Festo DAPS R Série Notice D'utilisation

Vérin oscillant
DAPS..R..-F..
(fr) Notice d'utilisation
Version originale : de
Vérin oscillant DAPS..R..-F.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

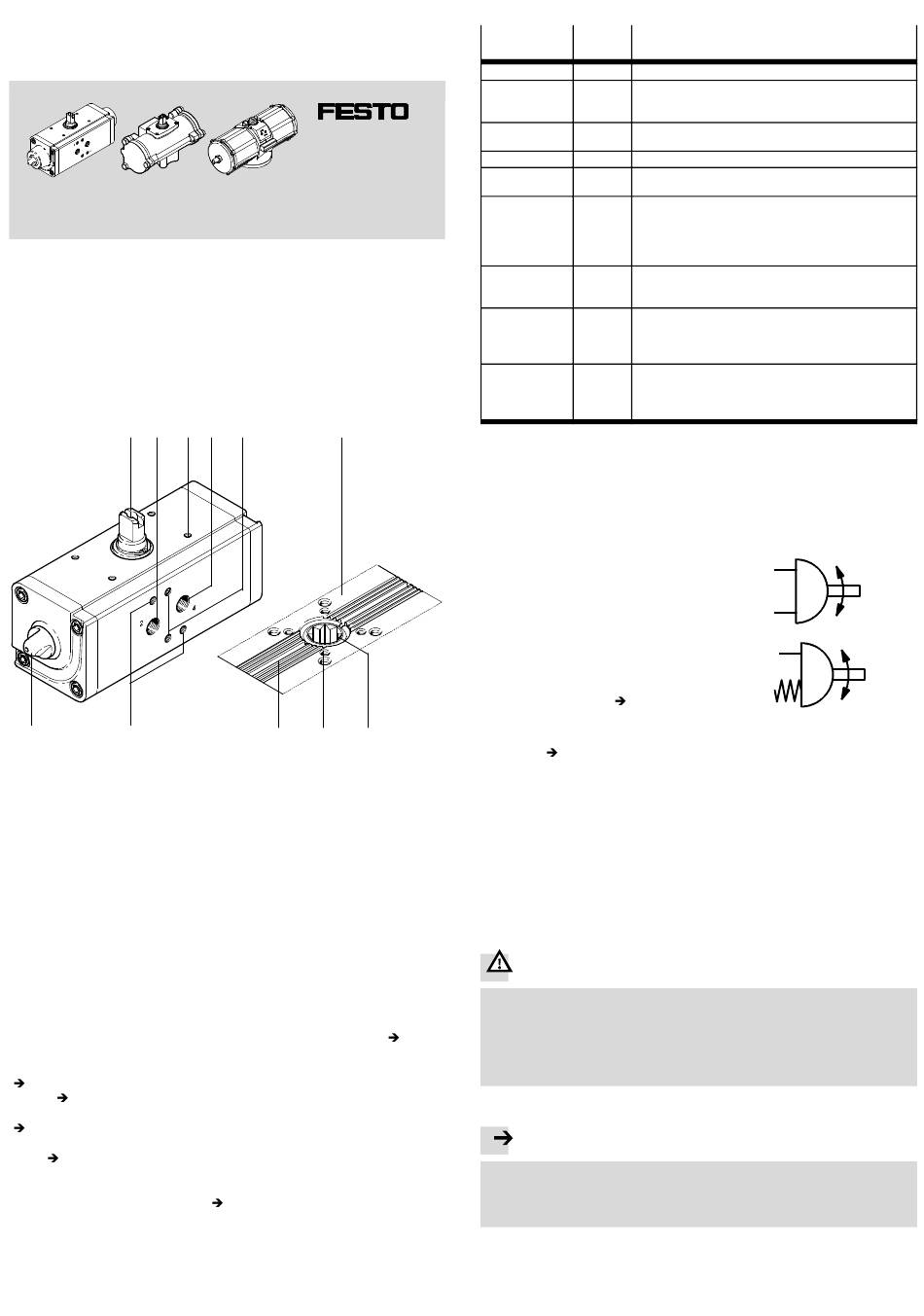

1 Éléments de commande et raccordements
1 2 3
aA aJ
1
Arbre de transmission (la rainure
de l'arbre indique la position de la
vanne de process – ici fermée)
2
Raccord d'alimentation
pneumatique 2 (A)
3
4 taraudages de fixation – par ex.
pour le kit de fixation de l'interrup-
teur de fin de course ou le boîtier
capteur
4
Raccord d'alimentation
pneumatique 4 (B)
5
Taraudage de fixation pour tige
filetée pour l'alignement du
distributeur NAMUR
Fig. 1
2 Structure
Les vérins oscillants de la série DAPS possèdent des dimensions compactes ainsi
qu'une mécanique simple et robuste à faible usure. Le montage du produit dépend
de sa version et diffère éventuellement de la représentation en figure 1 (
Un arbre traverse le boîtier et est conduit vers l'extérieur sur les deux côtés. De
cette manière, le couple de réaction est transmis à une vanne de process
Fig. 1, 6 ) et, le cas échéant, à un interrupteur de fin de course ou un boîtier
(
Fig. 1, 1 ).
capteur (
En principe, la bride de la vanne de process est conçue selon la norme ISO 5211
( Paragraphe 12). La fixation mécanique d'un interrupteur de fin de course ou
d'un boîtier capteur s'effectue à l'aide de 4 taraudages de fixation en partie supé-
Fig. 1, 3 ). Pour la fixation du distributeur, le côté du boîtier présente
rieure (
une configuration de perçage selon VDI/VDE 3845 (NAMUR).
Le boîtier de certains vérins oscillants possède une rainure pour les fuites côté
raccordement de la vanne de process (
l'écoulement de la fuite d'une vanne de process non-étanche.
Le produit est proposé dans différentes versions. Selon la version, le DAPS est
conçu en tant que vérin oscillant à simple effet ou à double effet. La version à
simple effet avec rappel par ressort peut être livrée avec différentes forces du
ressort pour diverses pressions d'alimentation.
Festo SE & Co. KG
Postfach
D-73726 Esslingen
+49 711 347-0
www.festo.com
8037365
1405h
[8037369]
4 5
6
9 8 7
6
Vue de dessous – Bride selon
ISO 5211
7
Coupleur en étoile pour loger le
carré d'une vanne de process
8
Taraudage de fixation
9
Quelques versions du produit :
rainure pour les fuites
aJ
Taraudage de fixation pour distri-
buteur NAMUR pneumatique
aA
Uniquement pour les variantes de
produit autorisant un réglage des
positions de fin de course : contre-
écrou pour le blocage de la po-
sition de fin de course réglée.
Fig. 1, 9 ). Cette rainure permet à
La présente notice d'utilisation décrit les variantes de produits suivantes:
Caracté-
ristiques
Série
Taille et couple
nominal en Nm
Angle d'oscillation
en degrés
Sens de fermeture
Mode de
fonctionnement
Force du ressort
(pour le mode de
fonctionnement S)
1er plan de pose
des brides
2e plan de pose
des brides
Version
Français
Fig. 2
Prière de sélectionner l'accessoire approprié (par ex. kit d'adaptation) dans le
catalogue (www.festo.com/catalogue).
3 Fonction
Le mouvement des pistons du DAPS est transformé en un mouvement oscillant
grâce à la cinétique de joug (Scotch Yoke). Cette cinétique n'est efficace que dans
un angle d'environ 90°.
En cas de vérins oscillants à double effet :
La mise sous, puis hors pression des chambres du
vérin provoque le va-et-vient du piston dans le DAPS.
Le mouvement linéaire du piston est transformé en
un mouvement oscillant de l'arbre de transmission.
Dans le cas de vérins oscillants à simple effet :
Le retour à la position initiale s'opère à l'aide de la
force du ressort.
Des versions du produit avec différentes forces du
ressort sont disponibles (
La vanne de process vissée enregistre le couple antagoniste du vérin oscillant. Les
couples de serrage admissibles s'appliquent conformément aux caractéristiques
techniques ( voir catalogue www.festo.com/catalogue).
4 Application
Conformément à l'usage prévu, le vérin oscillant DAPS est utilisé pour l'action-
nement de vannes de process fermant à droite, comme par ex. les robinets à
boisseau et robinets à papillon avec un angle de rotation de 0° (vanne fermée) à
90° (vanne ouverte).
Le vérin est entièrement conçu pour répondre aux exigences de l'industrie du pro-
cess et est adapté à la commande de vannes de process à débit de fluide dans des
installations reposant sur la technique des fluides.
5 Transport et stockage
Garantir les conditions de stockage suivantes : périodes de stockage courtes et
emplacements de stockage frais, secs, à l'ombre et protégés contre la corrosion.
Avertissement
Risque d'écrasement ! Risque de cisaillement !
Selon la version du produit, le DAPS peut peser jusqu'à env. 183 kg.
Sa chute peut donc être à l'origine de membres écrasés ou coupés.
Fig. 1).
• Dans le cas de versions du produit pesant plus de 12 kg, utiliser impérati-
vement des appareils de levage appropriés, afin de pouvoir manipuler les
produits en toute sécurité lors de leur transport et de leur montage.
6 Conditions préalables à l'utilisation du produit
Nota
Une utilisation incorrecte peut causer des dysfonctionnements.
• Veiller au respect permanent de toutes les consignes énoncées dans ce para-
graphe. Le respect des instructions garantit un fonctionnement correct et en
toute sécurité du produit.
• Comparer les valeurs limites indiquées dans cette notice d'utilisation au cas réel
(par ex. pressions, forces, couples, masses, vitesses, températures). Seul le
respect des limites de charge permet un fonctionnement du produit conforme
aux directives de sécurité en vigueur.
Codes de Description
type
DAPS- Vérin oscillant
0008- Couple nominal 8 Nm
... ...
8000- Couple nominal 8 000 Nm
090- 90°
R fermeture à droite
- (sans) À double effet
S À simple effet
(sans) (néant en cas de double effet)
1- Force du ressort pour une pression de raccordement de 2,8 bars
2- Force du ressort pour une pression de raccordement de 3,5 bars
3- Force du ressort pour une pression de raccordement de 4,2 bars
4- Force du ressort pour une pression de raccordement de 5,6 bars
F03 Plan de pose des brides F03
... ...
F25 Plan de pose des brides F25
(sans) pas de deuxième plan de pose des brides
05 Plan de pose des brides F05
... ...
16 Plan de pose des brides F16
(sans) Version standard (-20 °C à +80 °C)
-T4 Haute température (-20 °C à +150 °C)
-T6 Basse température (-50 °C à +60 °C)
-CR Acier inoxydable (-20 °C à +80 °C)
Fig. 2 ).
Fig. 3
Fig. 4
