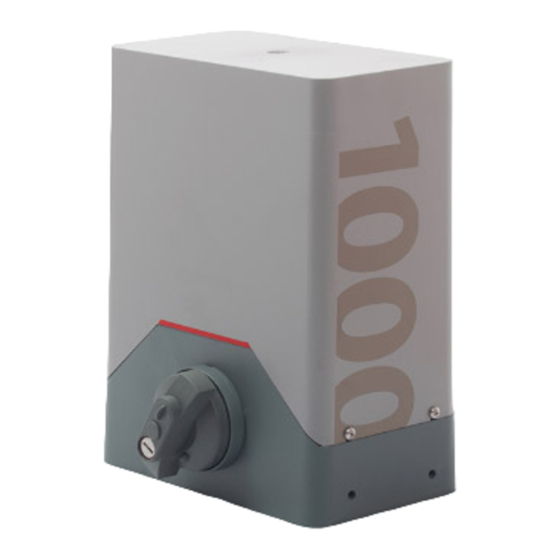

RINO-I
Guide rapide d'installation et de programmation
Ce guide rapide est un résumé du manuel d'installation complet. Cette notice contient des
avertissements de sécurité et d'autres explications qui doivent être pris en compte. Vous pouvez
télécharger la version plus récente de ce guide et du manuel d'installation dans la section
« Téléchargements » du site web d'Erreka : http://www.erreka-automation.com
Les options et les fonctions décrites dans le présent guide sont applicables à partir de la version du
AVERTISSEMENT
firmware indiquée sur le circuit. En tant que partie d'un processus d'amélioration continue, le firmware
est soumis à l'incorporation de nouvelles fonctionnalités ou à des mises à jour et, par conséquent, au
développement de nouvelles versions non nécessairement compatibles avec les précédentes. Dans ce
sens, si la version de votre firmware est inférieure à celle indiquée dans ce guide, il est possible que
certaines options et fonctions ne soient pas disponibles ou soient différentes.

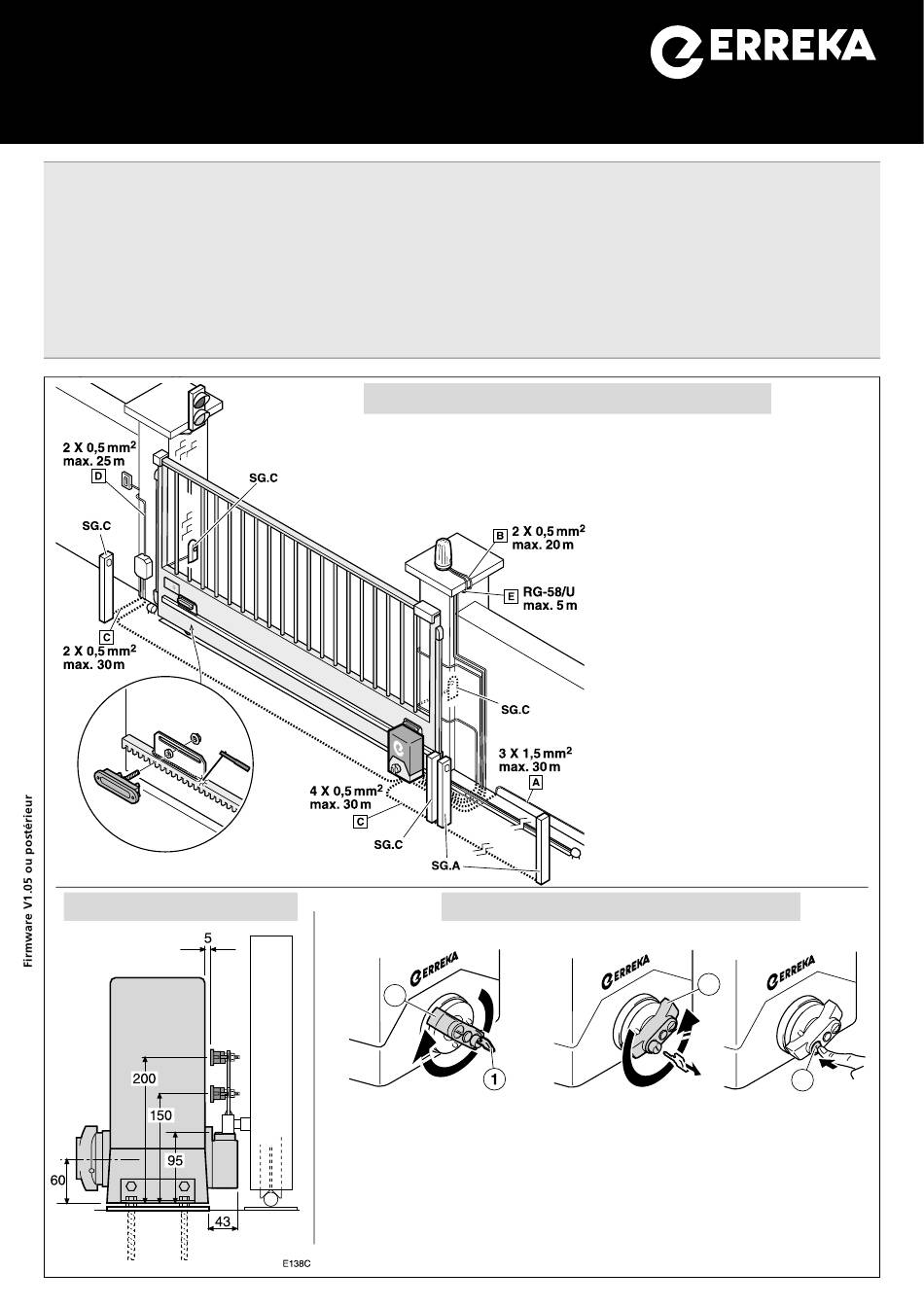

Cotes de montage (mm)
Éléments de l'installation complète
Déblocage
2
D138A
Déblocage pour actionnement
manuel:
• Introduisez la clé (1) et tournez-
la sans la forcer, dans le sens
des aiguilles d'une montre.
• Tournez la manette (2) 270º dans
le sens des aiguilles d'une montre
jusqu'au bout, sans la forcer.
Câblage électrique
A:
Alimentation générale
B/E: Lampe clignotante avec
antenne
C:
Photocellules (Tx / Rx)
D:
Bouton/ clé de mur
Photocellules
SG.A: photocellule d'ouverture,
habiliter: C410
habiliter test: C411
SG.C: photocellule de fermeture,
habiliter: C510
habiliter test: C511
habiliter avec inhibition
ouverture: C520
habiliter test avec
inhibition ouverture: C521
E274D
Déblocage
Blocage
2
Blocage par actionnement motorisé:
• Tournez la manette (2) 270º dans le sens contraire
des aiguilles d'une montre, sans la forcer.
• Tournez la clé (1) dans le sens contraire des
aiguilles d'une montre, et enlevez-la.
• Poussez l'ampoule (3) vers l'intérieur et déplacez
manuellement la porte pour l'enclencher
dans le mécanisme d'actionnement.
Français
3
D138B
11
