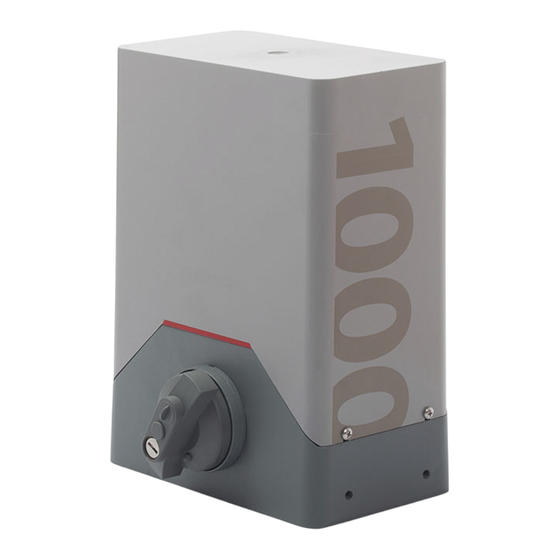

Guide rapide d'installation et programmation
Ce guide rapide est un résumé du manuel d'installation complet. Ce manuel reprend les
avertissements de sécurité et autres explications qui doivent être pris en compte. Vous pouvez
AVERTISSEMENT
télécharger le manuel d'installation dans la section " Téléchargement " du site Web d'Erreka :
http://www.erreka.com/Automatismos/descargaDocumentos.aspx

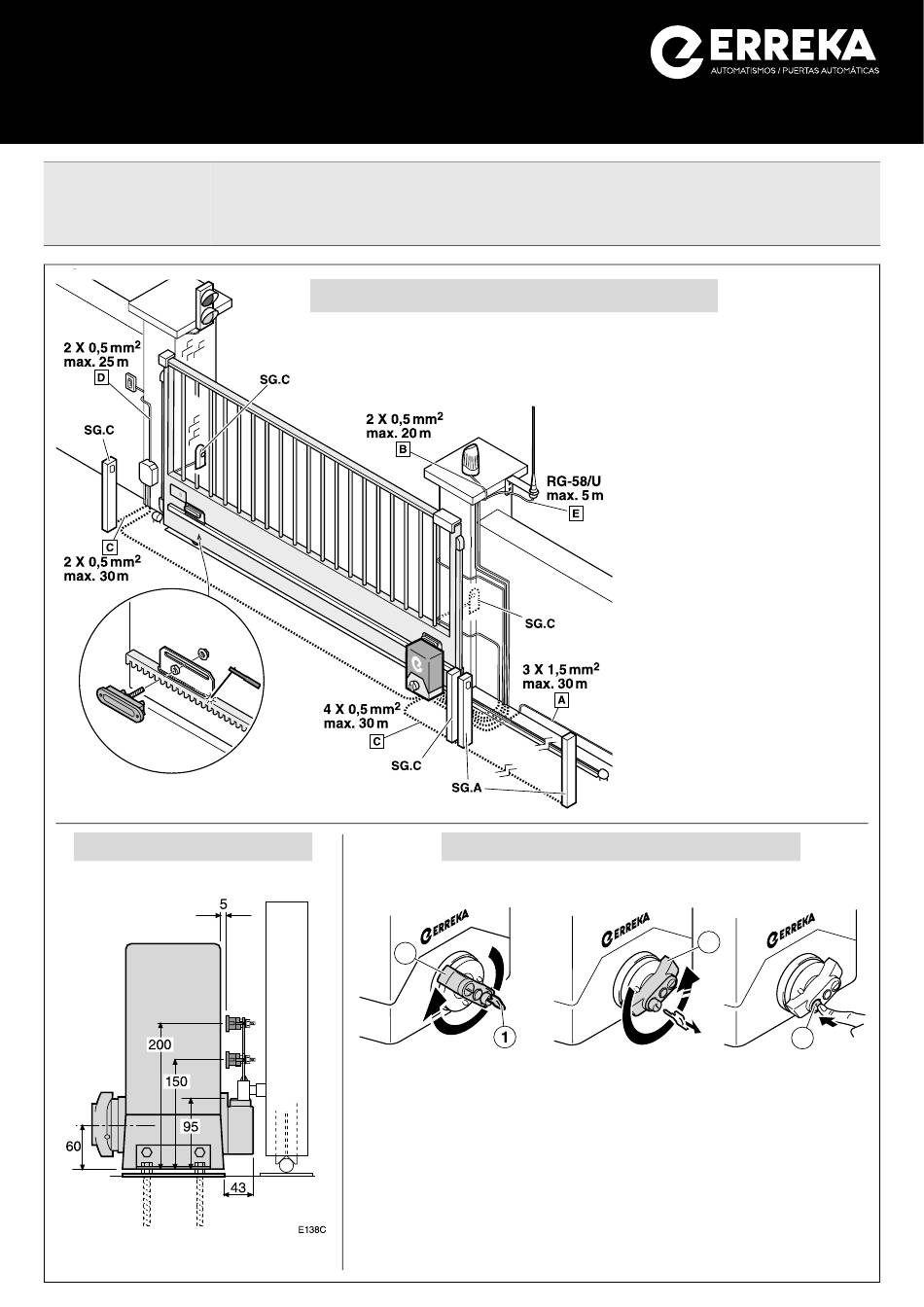

Cotes de montage (mm)
Éléments de l'installation complète
Déblocage
2
D138A
Déblocage pour
actionnement manuel :
• Introduisez la clef (1) et
tournez-la,
sans
la
forcer, dans le sens
horaire.
• Tournez la manette (2)
de 270º dans le sens
horaire
jusqu'à
la
butée, sans la forcer.
Câblage électrique
A: Alimentation générale
B: Feu clignotant
C: Photocellules (Tx / Rx)
D: Bouton-poussoir / clé de mur
E: Antenne
Photocellules
SG.A : photocellule
d'ouverture : pour
habiliter le test, placer
DIP9 sur ON.
SG.C : photocellule de
fermeture : pour
habiliter le test, placer
DIP6 sur ON.
E138D
Déblocage
Blocage
2
Blocage pour
actionnement motorisé :
• Tournez la manette (2) de 270º dans le sens
antihoraire, sans la forcer.
• Tournez la clef (1) dans le sens antihoraire
et retirez-la.
• Poussez le cylindre (3) vers l'intérieur et
bougez manuellement la porte pour
l'enclencher
dans
d'actionnement.
Français
3
D138B
le
mécanisme
5
