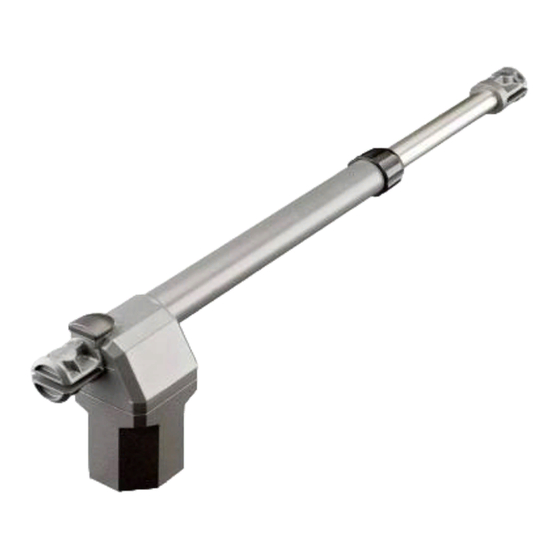

ARES
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka.com/Automatismos/descargaDocumentos.aspx
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx/ Rx)
D: Pulsador o selector de llave
E: Accionador
F: Antena
AE33IPL-AE33DPL
AE3324I-AE3324D
Se aconseja utilizar electrocerradura para
longitudes de hoja superiores a 1,8m.
Elementos de la instalación completa
Límites de uso
BGRBI-BGRBD; BGRBIM-BGRBDM;
BGRRI-BGRRD
Valores orientativos. La forma de la hoja y la
presencia de fuerte viento, pueden variar
notablemente los valores del gráfico.
Español
BGRBIL-BGRBDL;
BGRRIL-BGRRDL
1
