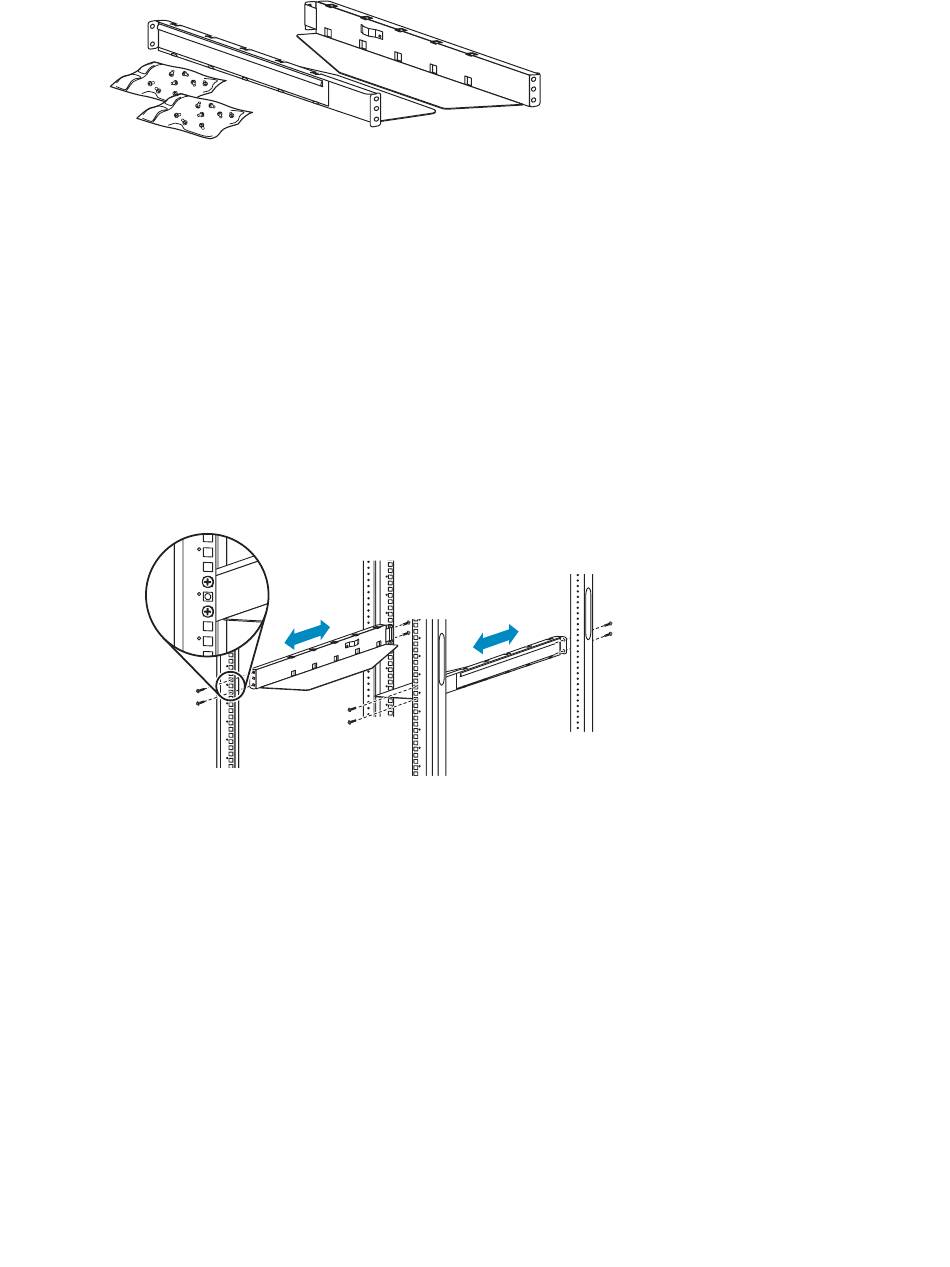

Figure 11 Kit de rack
•
Deux rails
•
Deux sachets de huit vis M6
Choisissez le sachet de vis adapté au type de votre rack.
•
La colonne du rack HP Rack System/E comporte des trous ronds de 7,1 mm. Le sachet correspondant
à ce type de rack porte la mention HP Rack System/E.
•
La colonne des racks HP 5000 et 10000 Series comporte des trous carrés de 9,5 mm. Le sachet
correspondant à ce type de rack porte la mention HP Rack 5000, 10000 Series.
Pour installer les rails dans le rack :
1.
À l'aide des vis correspondant au type de rack et du tournevis cruciforme n° 3, fixez un rail sur
chaque côté du rack dans l'emplacement approprié.
2.
Fixez l'avant et l'arrière de chaque rail au rack (l'orientation correcte des rails gauche et droit est
indiquée dans la
Figure
Figure 12 Installation des rails dans le rack
Pour installer l'autochargeur sur les rails et dans le rack :
1.
Repérez les vis captives situées sur la façade avant (reportez-vous à la
2.
Faites glisser l'autochargeur sur les rails.
3.
À l'avant de l'unité, fixez le panneau avant au rack en faisant passer le tournevis cruciforme n° 2
par les petits orifices du support d'installation pour serrer les vis captives de chaque côté de l'unité.
11158
12).
11165
Figure
13).
Manuel d'utilisation et de maintenance
31
