Le régulateur de température en fonction des conditions climatiques AWT
1 répond, en liaison avec les chaudières à gaz, aux directives CE suivantes:
- 90/396/CEE directive Appareils à gaz
- 73/23/CEE directive Basse tension
- 89/336/CEE directive CEM
- Le régulateur de température en fonction des conditions climatiques
peut être monté sur n'importe quel mur intérieur.
Prise à encastrer Ø55mm
Socle du régulateur
Max. 24 VCC/20mA
Barrette de
connexion

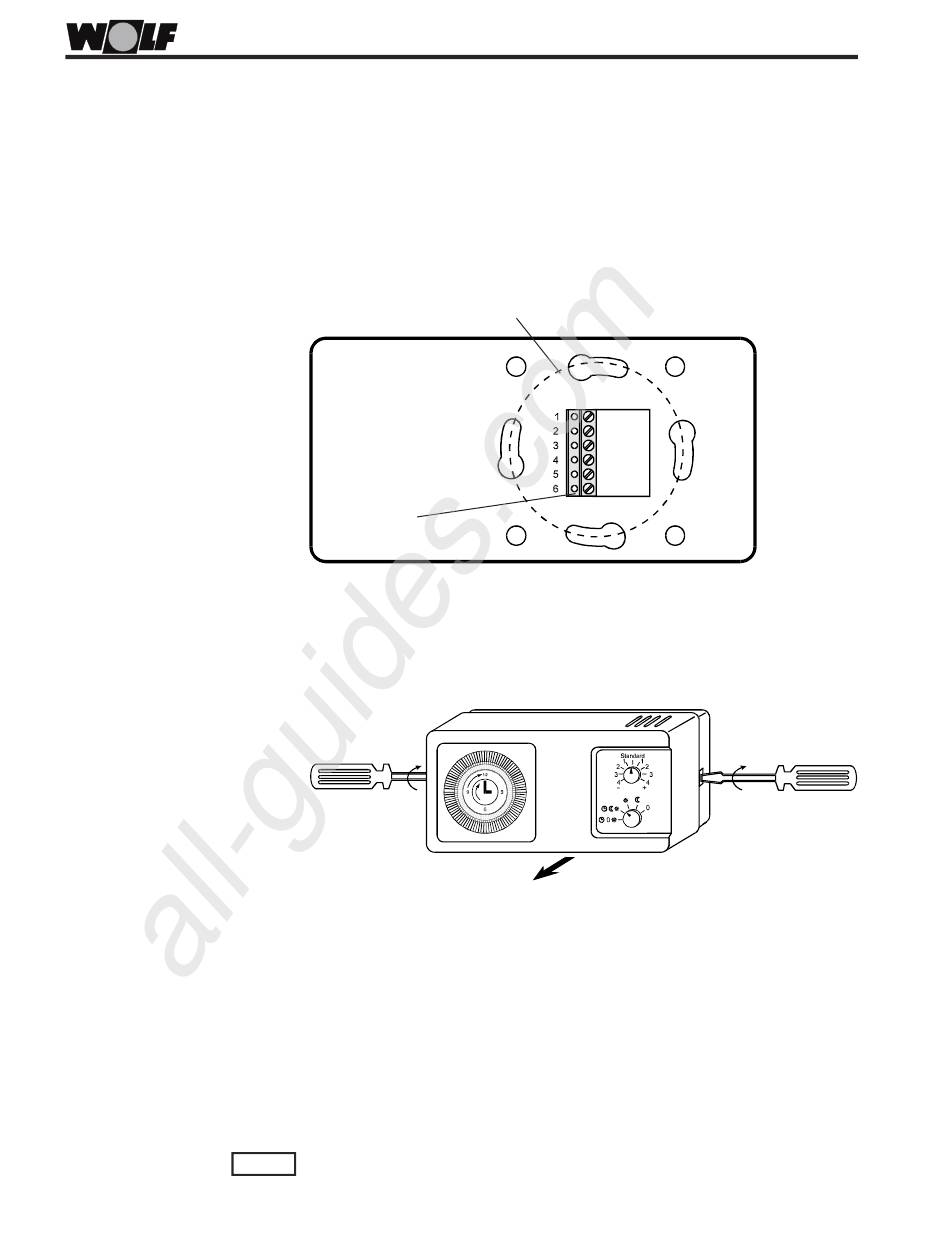

- Retirer le socle du régulateur : soulever le carter du régulateur des deux
côtés à l'aide d'un tournevis et le sortir en ligne droite afin de ne pas
déformer les broches de contact du régulateur.
- Visser le socle du régulateur sur une prise encastrée de Ø 55 mm ou
le fixer directement sur le mur à l'aide de 4 vis.
- Brancher le câble de raccordement chaudière-régulateur sur la bar-
rette de connexion du socle du régulateur (voir « Branchement
électrique »).
- Replacer le régulateur sur son socle et l'enclipser. Lors de la remise en
place, veiller à ce que les broches de contact du régulateur ne soient
pas déformées.
- Installer la sonde extérieure sur le mur se trouvant au nord ou au nord-
est, à 2 m - 2,5 m du sol (passage du câble vers le bas !).
La sonde extérieure doit être connectée au régulateur !
