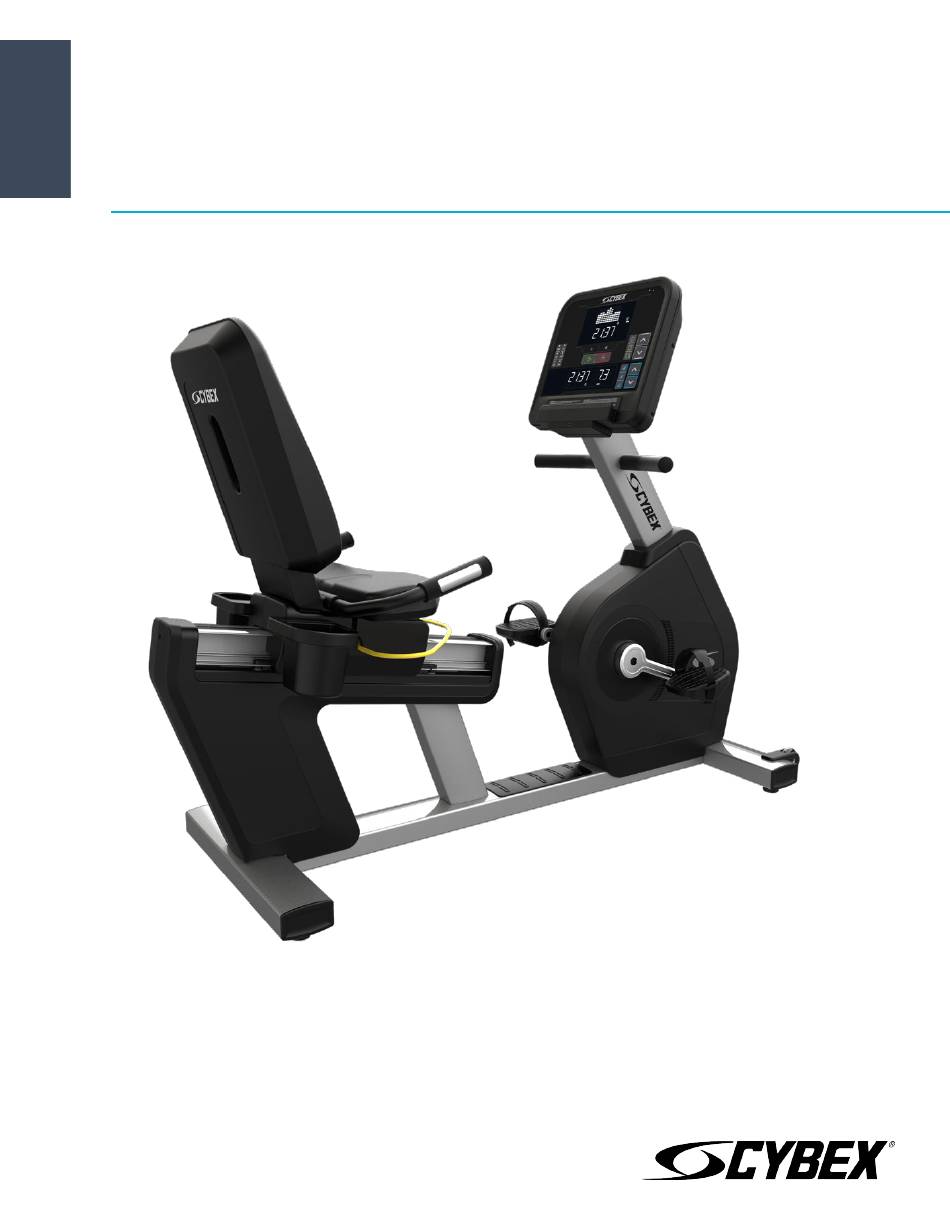

- Page 1 Cybex - Vélo semi-allongé d’appartement R Series Instructions d’assemblage Référence 1008128-0006 AC...
-
Page 3: Siège Social
Pour tous les autres pays de la zone EMEA et les entreprises de distribution de la zone EMEA* Amérique du Nord Life Fitness UK LTD Life Fitness Atlantic BV Cybex International Inc. Queen Adelaide Bijdorpplein 25-31 Ely, Cambs CB7 4UB 10601 W Belmont Ave 2992 LB Barendrecht Téléphone : Services administratifs (+44) 1353.666017... -
Page 4: Lien Vers Les Documents Utilisateurs Et Entretien
Lien vers les documents utilisateurs et entretien https://lifefitness9512.zendesk.com/hc/en-us https://lfworld.lifefitness.com Additional information is available online using the links above. أ علاه إل ر إبط باستخدإم إ لإ ن تر نت على إضافية معلومات تتوفر 点击上面的链接可在线获取更多信息。 Flere oplysninger er tilgængelige online gennem linket ovenfor. Bijkomende informatie is online beschikbaar via bovenstaande link. -
Page 5: Table Des Matières
Cybex sont des marques déposées de Cybex International, Inc. AVIS DE NON-RESPONSABILITÉ : Cybex International, Inc. ne fait aucune déclaration et n’offre aucune garantie quant au contenu de ce manuel. Nous nous réservons le droit de réviser ce document à tout moment et d’apporter des modifications au produit décrit dans ledit document sans préavis ni obligation d’avertir quiconque de telles révisions ou modifications. -
Page 6: Consignes De Sécurité
Sécurité Consignes de sécurité Veuillez lire toutes les instructions avant usage. ATTENTION : Toute modification apportée à cet équipement pourrait en annuler la garantie. AVERTISSEMENT : Une utilisation incorrecte ou excessive de l'appareil peut entraîner des blessures. Life Fitness Family of Brands Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45 ans ou plus, tabagisme, hypercholestérolémie (taux de cholestérol... - Page 7 • N’utilisez pas ces produits avec les pieds nus. Portez toujours des chaussures. Portez des chaussures à semelles en caoutchouc ou antidérapantes. N’utilisez pas de chaussures à talon, à semelle en cuir, à crampons ou à pointes. Assurez-vous qu’aucun caillou ne s’est incrusté...
-
Page 8: Démarrage
Démarrage Où placer et comment stabiliser le vélo semi-allongé ? Lisez le manuel dans sa totalité avant d’installer le vélo. Une fois toutes les Instructions de Sécurité suivies, déplacez l’appareil à l’endroit où vous souhaitez l’utiliser. Laissez un dégagement d’au moins 0,6 m (2 pi) dans la direction qui permet d’accéder à l’appareil, et 1 m (3 pi) entre l’avant et l’arrière du vélo et les objets alentour. -
Page 9: Exigences En Matière D'alimentation Électrique (Applicable Aux Unités Utilisant Une Alimentation Électrique Externe)
3. Branchez le cordon sur une prise électrique CA. Pour un fonctionnement sans danger, n’utilisez que la source d’alimentation externe fournie par Cybex. REMARQUE : Les appareils équipés de la console 50L utilise une alimentation 12 V CC. La console 70T utilise une alimentation 24 V CC. -
Page 10: Vérifiez L'alimentation De La Console - Console 50L
Une alimentation externe en option peut être utilisée. Si l’appareil est alimenté par une source externe, la recharge de la batterie est automatique et il n’est pas nécessaire de pédaler. Utilisez uniquement l’alimentation électrique fournie par Cybex pour éviter tout fonctionnement non sécurisé. Spécifications Usage prévu... -
Page 11: Aperçu
Aperçu Caractéristiques de l’appareil Élément Description Qté Console Roue Patin Poignée de réglage du siège Porte-gobelet Capteurs de fréquence cardiaque par contact Branchements Les prises de branchements suivantes sont situées à l’avant du vélo. Élément Description Qté Branchement IR Branchement HDMI Prise coaxiale Alimentation électrique Réseau/Ethernet CAT5e... -
Page 12: Réglage Des Courroies Cale-Pieds
Réglage des courroies cale-pieds Les courroies des pédales servent de cale-pieds pendant l’exercice. Elles doivent être assez serrées pour empêcher les chaussures de glisser pendant le pédalage, sans pour autant comprimer les pieds. L’utilisateur doit essayer et régler les courroies avant tout exercice. D’une main, tenez la boucle vers le haut pour desserrer la courroie striée. -
Page 13: Entretien Et Données Techniques
Entretien et données techniques Calendrier d’entretien préventif Élément Une fois par semaine Une fois par mois Tous les semestres Revêtements de la console Nettoyage Inspection Porte-bouteille/Plateau Nettoyage Inspection d’accessoires Boulons de fixation de la console Inspection Visserie Inspection Cadre/Glissière de la selle Nettoyage Inspection Capots en plastique... -
Page 14: Dépannage De La Ceinture Thoracique Polar
Dépannage de la ceinture thoracique Polar ® de contrôle du rythme cardiaque La mesure du rythme cardiaque est irrégulière ou complètement inexistante Cause probable Mesure corrective Les électrodes émettrices de la ceinture ne sont pas assez Humidifiez les électrodes émettrices de la ceinture. humides pour détecter avec précision le rythme cardiaque. -
Page 15: Dépannage Des Capteurs Du Système Lifepulse
2. Repérez et notez le numéro de série de l'appareil qui se trouve sur le dessus côté droit du stabilisateur avant. 3. Contactez le Service clients Cybex au http://www.lifefitness.com. Recyclage de la batterie Retirer et recycler la batterie rechargeable avant d'éliminer ce produit à... -
Page 16: Assemblage
Assemblage Matériel et outillage requis Visserie Élément Description Qté Vis à tête hexagonale à embase M8 X 20 Vis à tête hexagonale à embase M8 x 40 Rondelle M8 Vis à tête cylindrique Phillips M6 x 16 Passe-fil Vis à tête cylindrique Phillips M5 x 14 Vis à... -
Page 17: Avant De Commencer
Avant de commencer La colonne centrale sur laquelle la console est fixée est positionnée de sorte que l’arrière de la console repose sur le siège. Le siège est réglé à la position la plus en avant. 1. Retirez la bande Velcro et mettez-la au rebut. 2. -
Page 18: Pose Des Habillages Inférieurs Du Dossier Du Siège
Pose des habillages inférieurs du dossier du siège 1. Fixez l’avant de l’habillage inférieur du dossier du siège avec deux vis. Élément Description Qté Habillage inférieur du dossier du siège, avant Habillage inférieur du dossier du siège, arrière Vis à tête cylindrique Phillips M6 x 16 4 Nm (35 po-lb) 2. -
Page 19: Pose De La Colonne Centrale Sur La Base
Pose de la colonne centrale sur la base ATTENTION : Retirez toute bande/tout revêtement de protection de la soudure de la console et de la monocolonne avant de fixer la base ! Le fait de ne pas retirer les revêtements de protection peut provoquer une mise à la terre incorrecte ! Élément Description Qté... -
Page 20: Branchements Des Câbles Entre La Base Et La Console - 50L
2. Poussez le joint vers les carénages. Branchements des câbles entre la base et la console - 50L Élément Description Qté Alimentation de la console à la base Signal de la base Commutateurs du clavier du guidon (résistance) Lifepulse Branchements des câbles de la console à la base – 70T Élément Description Qté... - Page 21 3. Utilisez quatre vis pour fixer le carénage arrière de la console à la console dans la colonne centrale. Élément Description Qté Montage du carénage arrière de la console Vis à tête cylindrique Phillips M5 x 14 1,5 Nm (1,1 pi lb) Page 19 de 20...
- Page 22 10601 W Belmont Ave, Franklin Park, IL 60131 • 800-351-3737 • 847-288-3700 www.cybexintl.com...
