CYBEX R Serie Instructions D'assemblage
Velo semi-allonge d'appartement
Masquer les pouces
Voir aussi pour R Serie:
- Instructions d'assemblage (30 pages) ,
- Instructions d'assemblage (24 pages) ,
- Instructions d'assemblage (22 pages)
Manuels Connexes pour CYBEX R Serie
Sommaire des Matières pour CYBEX R Serie

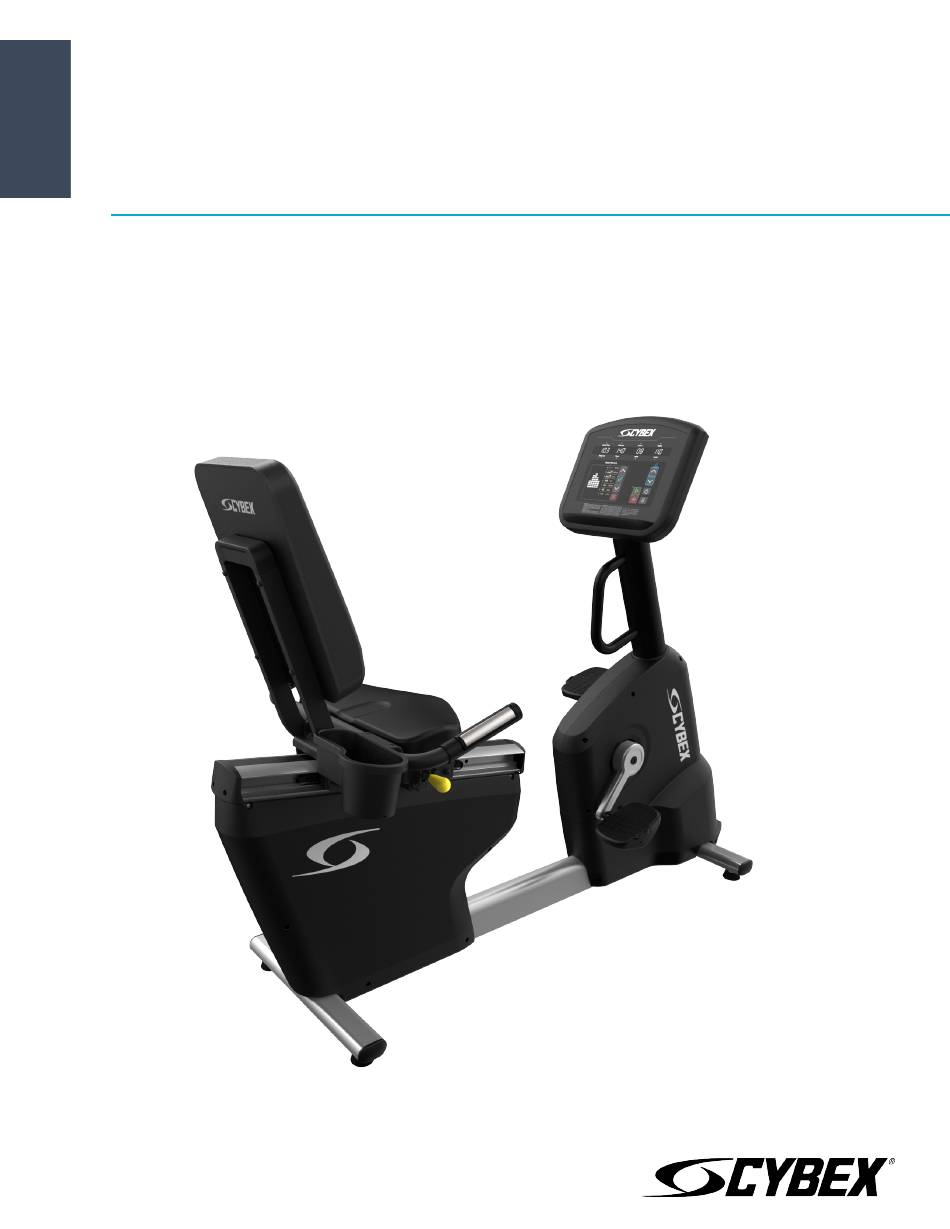

- Page 1 Cybex - Vélo semi-allongé d'appartement R Series Instructions d'assemblage Partie Numéro 1008690-0006 AA...
- Page 3 Lien vers les documents utilisateurs et entretien Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents...
-
Page 4: Table Des Matières
Cybex sont des marques déposées de Cybex International, Inc. AVIS DE NON-RESPONSABILITE : Cybex International, Inc. ne fait aucune déclaration et n'offre aucune garantie quant au contenu de ce manuel. Nous nous réservons le droit de réviser ce document à tout moment et d'apporter des modifications au produit décrit dans ledit document sans préavis ni obligation d'avertir quiconque de telles révisions ou modifications. -
Page 5: Consignes De Sécurité
Consignes de sécurité Lire toutes les instructions avant usage. Attention: Une utilisation incorrecte ou excessive de l'appareil peut entraîner des blessures. Cybex International, Inc. Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents familiaux d'hypertension (pression sanguine trop élevée) ou de pathologies cardiaques, utilisateurs de 45... - Page 6 • Si certaines étiquettes d’avertissement sont manquantes ou endommagées, contactez immédiatement le Service Client pour le remplacement des étiquettes d'avertissement. Les étiquettes d’avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Cybex International, Inc. n'est pas responsable des étiquettes manquantes ou endommagées.
-
Page 7: Emplacement De L'appareil
Emplacement de l'appareil Lisez le manuel dans sa totalité avant d'installer le vélo. Une fois toutes les Instructions de Sécurité suivies, déplacez l'appareil à l'endroit où vous souhaitez l'utiliser. Laissez un dégagement d'au moins 0,9 m (3 pi.) entre l'avant et l'arrière du vélo et les objets alentour, et d'au moins 0,6 m (2 pi.) dans la direction qui permet d'accéder à... -
Page 8: Utilisation De L'option D'alimentation Externe
UTILISATION DE L'OPTION D'ALIMENTATION EXTERNE L'option d'alimentation Power Assist permet d'alimenter la console à partir d'une source d'électricité externe et élimine ainsi le besoin de pédaler à une vitesse minimale pour fournir une alimentation constante à la console. Grâce à cette option, l'utilisateur qui emploie le vélo pour faire de la rééducation peut pédaler à une vitesse inférieure au minimum sans que la console ne s'éteigne. -
Page 9: Aperçu Du Produit
Aperçu du produit Caractéristiques de l'appareil Article Description Console Porte-gobelet Capteurs de rythme cardiaque par contact Levier de réglage du siège Pied réglable Réglage des courroies cale-pieds Les courroies des pédales servent de cale-pieds pendant l'exercice. Elles doivent être assez serrées pour empêcher les chaussures de glisser pendant le pédalage, sans pour autant comprimer les pieds. -
Page 10: Réglage Du Siège
Réglage du siège Un siège correctement réglé est importante dans toute activité d'exercice à vélo. Si le siège est trop bas, les genoux et les quadriceps sont soumis à des efforts excessifs. Si le siège est trop éloigné, l'action pour atteindre les pédales irrite les pieds, les chevilles et les genoux. -
Page 11: Assemblage
Assemblage Liste des pièces et visserie Éléments Article Description Qté Assemblage du châssis Stabilisateur Colonne centrale Montage du chariot du siège Montage du guidon du siège Porte-gobelet Coussin du dossier Coussin de siège Pédale Console Support de prise Bras de manivelle Matériel Article Description... -
Page 12: Outils Nécessaires
Note: Les sachets de visserie sont numérotés. Suivez cet ordre pour le montage. Note: Le sachet 7 ne sert pas pour ce produit. Outils nécessaires • Tournevis cruciforme • Clé à écrous 15 mm • Clé Allen de 5 mm •... -
Page 13: Installer Les Stabilisateurs
3. Retirer le châssis de l’emballage. Article Description Qté Assemblage du châssis Installer les stabilisateurs Poser les vis fixant les stabilisateurs au châssis à l'aide d'une clé à douille de 10 mm. Article Description Qté Stabilisateur avant Stabilisateur arrière Assemblage du châssis Vis à... -
Page 14: Installer La Colonne Centrale
Installer la colonne centrale 1. Brancher les câbles. 2. Poser les vis et écrous de blocage fixant la colonne centrale au châssis à l'aide de clés à douille de 10 et 13 mm. Article Description Qté Colonne centrale Assemblage du châssis Vis à... -
Page 15: Montage De La Poignée Du Siège
Montage de la poignée du siège 1. Faire passer le câble de fréquence cardiaque à travers le trou dans le chariot du siège 2. Poser les vis et les rondelles qui fixent la poignée du siège au chariot à l'aide d'une clé Allen de 5 mm. Article Description Qté... -
Page 16: Installer Les Caches
Installer les caches 1. Poser les vis fixant les caches arrière au châssis à l'aide d'un tournevis cruciforme. Article Description Qté Caches arrière Assemblage du châssis Vis ronde à tête cruciforme, M4 x 16 mm 1,47 Nm (13 in. lbs.) 2. -
Page 17: Intaller Le Porte-Gobelet
Intaller le porte-gobelet. Poser les vis fixant le porte-gobelet au guidon du siège à l'aide d'un tournevis cruciforme. Article Description Qté Porte-gobelet Montage de la poignée du siège Vis ronde à tête cruciforme, M5 x 8 mm 2,6 Nm (23 in. lbs.) Note: Ne posez pas les vis avec une perceuse. -
Page 18: Installer Le Siège
Installer le siège Poser les boulons et les rondelles qui fixent le siège au chariot du siège à l'aide d'un tournevis cruciforme. Article Description Qté Siège Montage du chariot du siège Rondelle, M6 Boulon, M6 x 55 mm 6,6 Nm (58 in. lbs.) Installer les pédales 1. -
Page 19: Connexions De La Console
Connexions de la console Description Connexion de l'écran Installer la console Poser les vis fixant la console à la colonne centrale à l'aide d'un tournevis cruciforme. Article Description Qté Console Colonne centrale Vis ronde à tête cruciforme, M5 x 12 mm 2,6 Nm (23 in. -
Page 20: Assistance Et Données Techniques
Assistance et données techniques Conseils d'entretien préventif Note: Pour assurer la sécurité du matériel, il convient de l'inspecter régulièrement afin de déceler tout signe d'usure ou d'endommagement. N’utilisez pas l’appareil avant d’avoir réparé ou remplacé les pièces défectueuses. Prêtez une attention particulière aux pièces sujettes à usure, tel que décrit ci-dessous. Les conseils d’entretien préventif suivants permettront au produit de continuer à... -
Page 21: Calendrier D'entretien Préventif
Calendrier d'entretien préventif Article Toutes les semaines Tous les mois Tous les semestres Revêtements de la console Nettoyage Inspection Porte-bouteille/Plateau Nettoyage Inspection d'accessoires Boulons de la console Inspection Matériel Inspection Cadre/Glissière de la selle Nettoyage Inspection Capots en plastique Nettoyage Inspection Capteurs Lifepulse Nettoyage/Inspection... -
Page 22: Dépannage Des Capteurs Du Systèmelifepulse
™ Dépannage des capteurs du systèmeLifepulse Si l'affichage des valeurs est erratique ou si aucune valeur ne s'affiche, effectuez les opérations suivantes : • Essuyez-vous les mains afin d'éviter de glisser. • Posez vos mains sur les capteurs situés dans le guidon. •... -
Page 23: Spécifications
Spécifications Vélo semi-allongé V Series - Caractéristiques Usage prévu : Intensif / Commercial, EN ISO 20957 Classe SA Poids maximal de l'utilisateur 181 kg / 400 lb Dimensions de la pédale 127 mm x 140 mm / 5 in. x 5,5 in. Type d'entraînement Courroie Alimentation électrique... - Page 24 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
