CYBEX R Serie Instructions D'assemblage

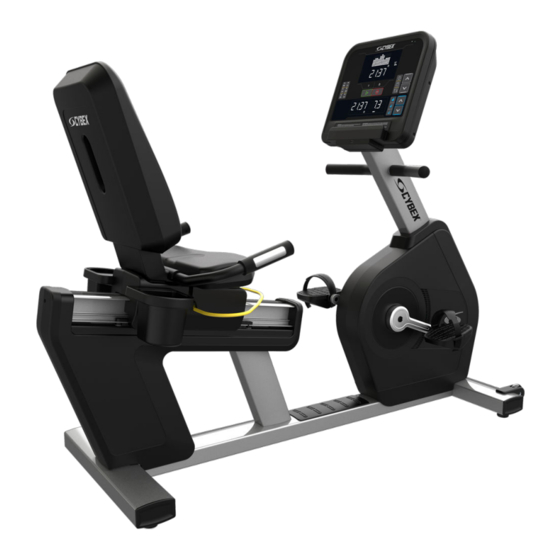

Vélo semi-allongé d'appartement
Masquer les pouces
Voir aussi pour R Serie:
- Instructions d'assemblage (30 pages) ,
- Instructions d'assemblage (24 pages) ,
- Instructions d'assemblage (22 pages)
Manuels Connexes pour CYBEX R Serie
Sommaire des Matières pour CYBEX R Serie

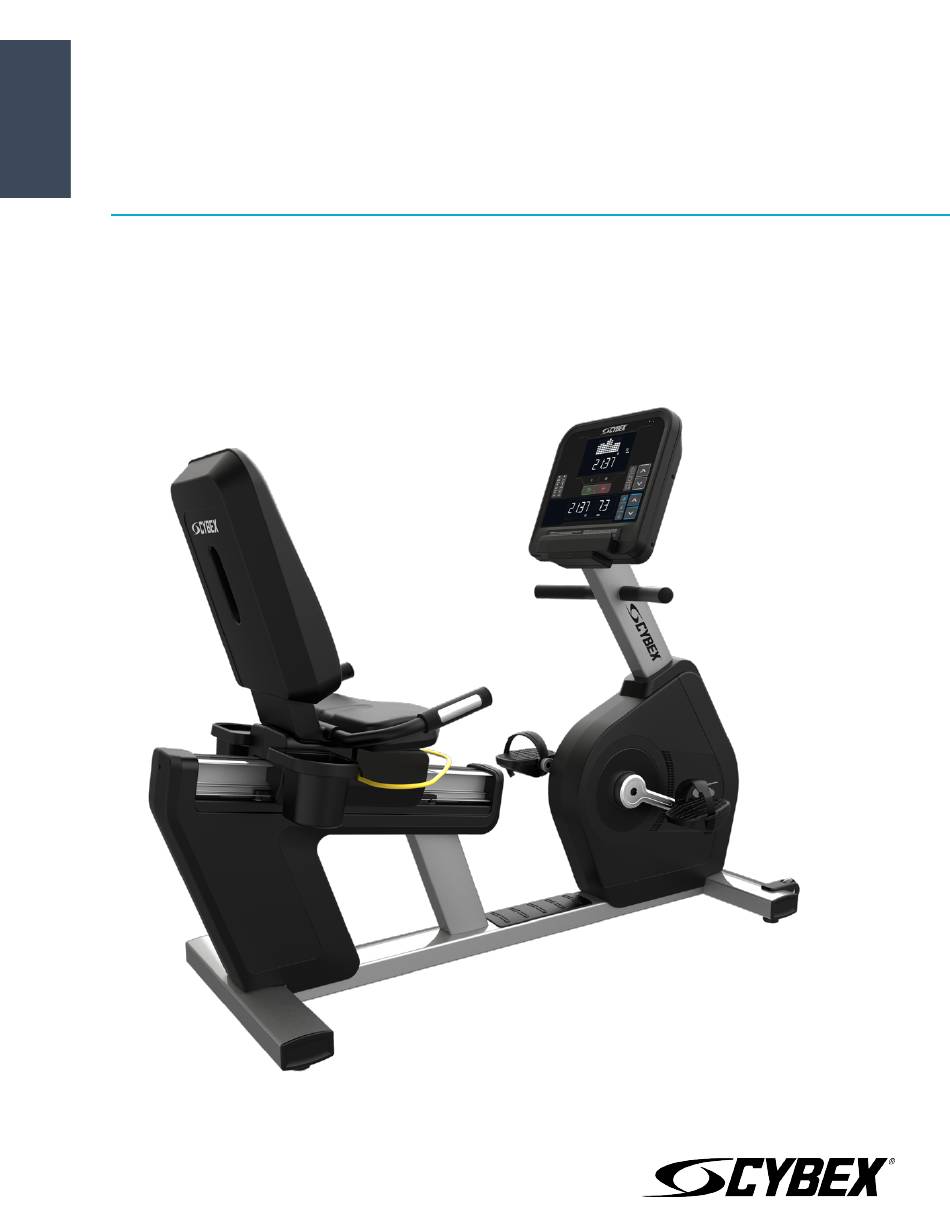

- Page 1 Cybex - Vélo semi-allongé d'appartement R Series Instructions d'assemblage Référence 1008128-0006 AB...
- Page 3 Lien vers les documents utilisateurs et entretien Operation Manuals and other Product Information available at https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents https://www.lftechsupport.com/web/document-library/documents Trobareu el manual de funcionament i altra informació de producte a https://www.lftechsupport.com/web/document-library/documents Mae Llawlyfrau Gweithredu a Gwybodaeth Arall am Beiriannau ar gael yn https://www.lftechsupport.com/web/document-library/documents Die Betriebsanleitung und andere Produktinformationen erhalten Sie unter https://www.lftechsupport.com/web/document-library/documents...
-
Page 4: Table Des Matières
Cybex sont des marques déposées de Cybex International, Inc. AVIS DE NON-RESPONSABILITE : Cybex International, Inc. ne fait aucune déclaration et n'offre aucune garantie quant au contenu de ce manuel. Nous nous réservons le droit de réviser ce document à tout moment et d'apporter des modifications au produit décrit dans ledit document sans préavis ni obligation d'avertir quiconque de telles révisions ou modifications. -
Page 5: Consignes De Sécurité
Mise en garde :: Toute modification apportée à cet équipement pourrait en annuler la garantie. AVERTISSEMENT: Une utilisation incorrecte ou excessive de l'appareil peut entraîner des blessures. Cybex International, Inc. Recommande VIVEMENT aux utilisateurs de passer un examen médical complet avant d'entamer un programme d'entraînement, et tout particulièrement dans les cas suivants : antécédents... - Page 6 • Si certaines étiquettes d'avertissement sont manquantes ou endommagées, contactez immédiatement le Service à la clientèle. Nous vous en fournirons de nouvelles. Les étiquettes d'avertissement sont expédiées avec les appareils et doivent être installées avant utilisation de ces derniers. Cybex International, Inc. n'est pas responsable des étiquettes manquantes ou endommagées.
-
Page 7: Où Placer Et Comment Stabiliser Le Vélo Semi-Allongé
Où placer et comment stabiliser le vélo semi-allongé ? Lisez le manuel dans sa totalité avant d'installer le vélo. Une fois toutes les Instructions de Sécurité suivies, déplacez l'appareil à l'endroit où vous souhaitez l'utiliser. Laissez un dégagement d'au moins 0,6 m (2 pi.) dans la direction qui permet d'accéder à... -
Page 8: Exigences D'alimentation Électrique (Applicable Aux Unités Utilisant Une Alimentation Électrique Externe)
2. Serrez le connecteur jusqu'à ce qu'il soit solidement en place. 3. Brancher le cordon sur une prise électrique CA. Pour un fonctionnement sans danger, n'utiliser que la source d'alimentation externe fournie par Cybex International, Inc.. Remarque: Les appareils équipés de la console 50L emploient une alimentation 12 V CC. La console 70T emploie une alimentation 24 V CC. -
Page 9: Vérifiez L'alimentation De La Console - Console 50L
Une alimentation externe en option peut être utilisée. Si l'appareil est alimenté par une source externe, la recharge de la batterie est automatique et il n'est pas nécessaire de pédaler. Utilisez uniquement l'alimentation électrique fournie par Cybex International, Inc. pour éviter tout fonctionnement non sécurisé. -
Page 10: Aperçu Du Produit
Aperçu du produit Caractéristiques de l'appareil Article Description Qté Console Roue Pied Poignée de réglage de la selle Porte-gobelet Capteurs de rythme cardiaque par contact Connexions Les prises de connexion suivantes sont situées à l'avant du vélo. Élément Description Qté Connexion IR Connexion HDMI Prise coaxiale... -
Page 11: Réglage Des Courroies Cale-Pieds
Réglage des courroies cale-pieds Les courroies des pédales servent de cale-pieds pendant l'exercice. Elles doivent être assez serrées pour empêcher les chaussures de glisser pendant le pédalage, sans pour autant comprimer les pieds. L'utilisateur doit essayer et régler les courroies avant tout exercice. D'une main, tenez la boucle vers le haut pour desserrer la courroie striée. -
Page 12: Réglage Du Siège
Réglage du siège Comme pour toute activité à vélo, il est important de bien régler la selle. Si le siège est trop bas, les genoux et les quadriceps sont soumis à des efforts excessifs. Si le siège est trop éloigné, l'action pour atteindre les pédales irrite les pieds, les chevilles et les genoux. -
Page 13: Assistance Et Données Techniques
Assistance et données techniques Conseils d'entretien préventif Remarque: Pour assurer la sécurité du matériel, il convient de l'inspecter régulièrement afin de déceler tout signe d'usure ou d'endommagement. N’utilisez pas l’appareil avant d’avoir réparé ou remplacé les pièces défectueuses. Prêtez une attention particulière aux pièces sujettes à usure, tel que décrit ci-dessous. Les conseils d’entretien préventif suivants permettront au produit de continuer à... -
Page 14: Calendrier D'entretien Préventif
Calendrier d'entretien préventif Article Toutes les semaines Tous les mois Tous les semestres Revêtements de la console Nettoyage Inspection Porte-bouteille/Plateau Nettoyage Inspection d'accessoires Boulons de la console Inspection Matériel Inspection Cadre/Glissière de la selle Nettoyage Inspection Capots en plastique Nettoyage Inspection Capteurs Lifepulse Nettoyage/Inspection... -
Page 15: Dépannage Des Capteurs Du Système Lifepulse
2. Repérez et notez le numéro de série de l'appareil qui se trouve sur le dessus côté droit du stabilisateur avant. 3. Contactez le Service clients Cybex International, Inc. au http://www.lifefitness.com. Page 15 sur 23... -
Page 16: Assemblage
Assemblage Matériel et outillage requis Image 2 : Matériel Article Description Qté Vis à tête hexagonale à embase M8 X 20 Vis à tête hexagonale à embase M8 x 40 Rondelle M8 Vis à tête cylindrique Phillips M6 x 16 Passe-câble Vis à... -
Page 17: Pose Des Porte-Gobelets
Pose des porte-gobelets Fixez les porte-gobelets avec quatre vis. Article Description Qté Porte-gobelet gauche Porte-gobelet droit Vis à tête cylindrique Phillips M6 x 16 4 Nm (35 po lb) Pose du guidon 1. Fixez le guidon avec quatre vis. Article Description Qté... -
Page 18: Pose Des Habillages Du Dossier Du Siège Inférieur
Pose des habillages du dossier du siège inférieur 1. Fixez l'avant de l'habillage du dossier du siège inférieur avec deux vis. Article Description Qté Habillage du dossier du siège inférieur, avant Habillage du dossier du siège inférieur, arrière Vis à tête cylindrique Phillips M6 x 16 4 Nm (35 po lb) 2. -
Page 19: Pose De La Colonne Centrale Sur La Base
Pose de la colonne centrale sur la base Mise en garde :: Retirez tout(e) bande/revêtement de protection de la mono-colonne et du corps soudé de support de la console avant de fixer à la base ! Le fait de ne pas retirer les revêtements de protection peut provoquer une mise à... -
Page 20: Branchements Des Câbles Entre La Base Et La Console - 50L
Article Description Qté Carénage de la colonne centrale, droite Joint (posé sur la colonne centrale) 2. Pousser le joint vers les carénages. Branchements des câbles entre la base et la console - 50L Article Description Qté Alimentation de la console à la base Signal de la base Commutateurs du clavier du... -
Page 21: Fixez Les Flasques De Roue
Article Description Qté Console Support de montage Vis à tête cylindrique Phillips M5 x 14 1,5 Nm (1,1 pi lb) 2. Utilisez une vis de mise à la terre pour fixer la console à la colonne centrale. 3. Utilisez quatre vis pour fixer le capot arrière de la console à la console à travers la colonne centrale. Article Description Qté... -
Page 22: Spécifications
Spécifications Caractéristiques Usage prévu Intensif / Commercial, EN ISO 20957 Classe SA Poids maximal de l'utilisateur 181 kg / 400 lb Dimensions de la pédale 127 mm x 140 mm / 5 in. x 5,5 in. Type d'entraînement Courroie • Les éléments uniquement équipés de la console 50L disposent d'une alimentation propre. - Page 24 Columbia Center III - 9525 West Bryn Mawr Ave, Rosemont, IL 60018 • 800-351-3737 • 847-288-3700 • FAX 800-216-8893 www.cybexintl.com...
