Caractéristiques techniques

7.2 Brochage de l'interface Ethernet

7.2 Brochage de l'interface Ethernet

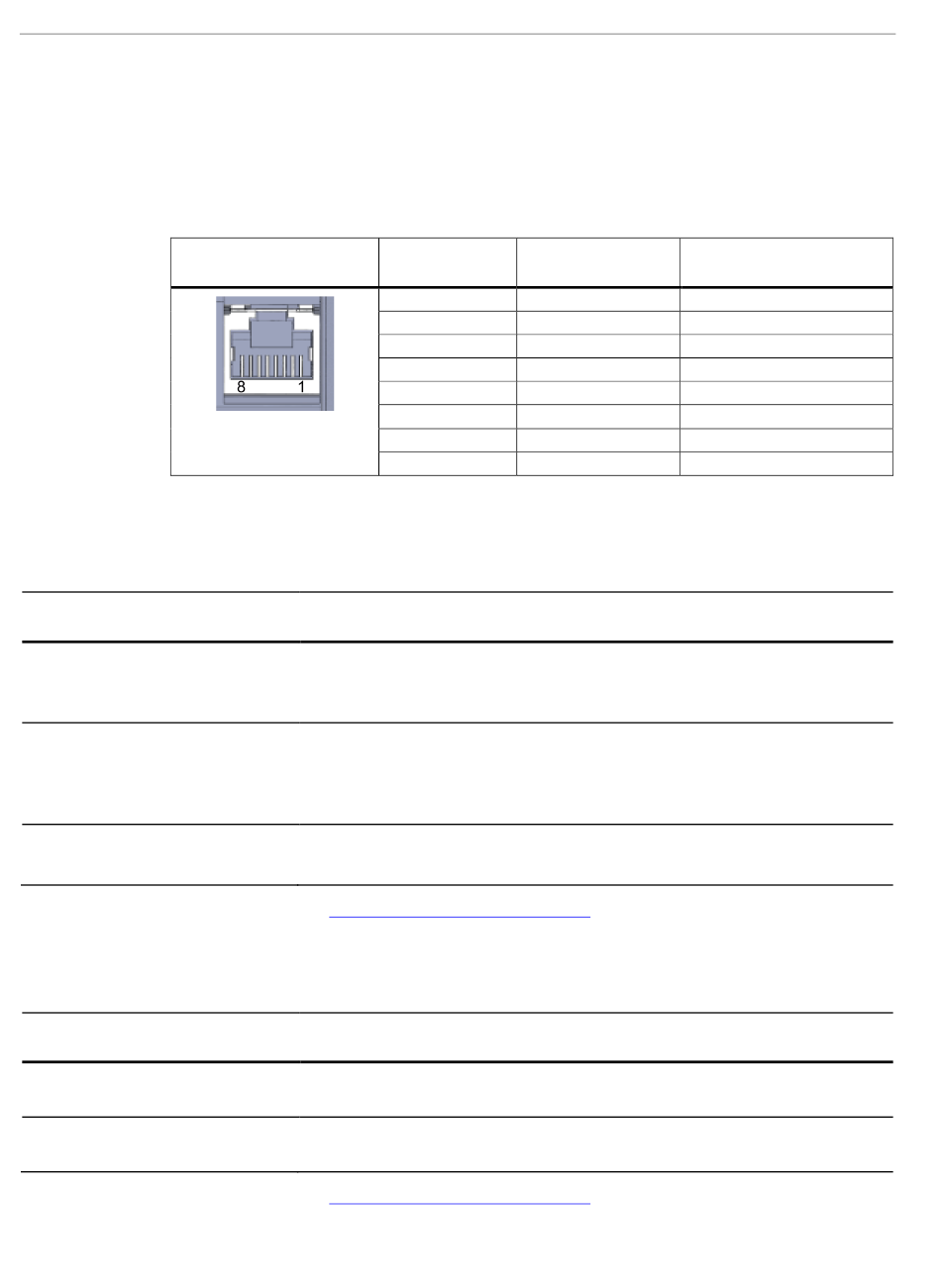

Brochage des interfaces Ethernet Gigabit
Le tableau suivant indique le brochage de l'interface X1.
7.3 Longueurs de câble admissibles - (Ethernet)
Longueurs de câble admissibles -
(Ethernet)
0 ... 55 m
0 ... 85 m
0 ... 100 m
Voir Siemens Mall : (https://mall.industry.siemens.com)
7.4 Longueurs de câble admissibles - Ethernet Gigabit
Longueurs de câble admissibles -
Ethernet Gigabit
0 ... 60 m
0 ... 100 m
Voir Siemens Mall : (https://mall.industry.siemens.com)
134
Vue du connecteur
femelle RJ45
Combinaisons alternatives par plage de longueurs
• max. 55 m IE TP Torsion Cable avec IE FC RJ45 Plug 180
• max. 45 m IE TP Torsion Cable avec IE FC RJ45 + 10 m TP Cord via
IE FC RJ45 Outlet
• max. 85 m IE FC TP Marine/Trailing/Flexible/FRNC/Festoon/Food Cable avec
IE FC RJ45 Plug 180
• max. 75 m IE FC TP Marine/Trailing/Flexible/FRNC/Festoon/Food Cable + 10 m
TP Cord via IE FC RJ45 Outlet
• max. 100 m IE FC TP Standard Cable avec IE FC RJ45 Plug 180
• max. 90 m IE FC TP Standard Cable + 10 m TP Cord via IE FC RJ45 Outlet
Combinaisons alternatives
• Max. 60 m IE FC TP Flexible Cable GP 4x2 + 10 m TP Cord RJ45/RJ45 4x2 via
IE FC RJ45 Modular Outlet Insert 1GE
• max. 90 m IE FC TP Standard Cable GP 4x2 + 10 m TP Cord RJ45/RJ45 4x2 via
IE FC RJ45 Modular Outlet Insert 1GE
Broche Nom de signal
1 D1+
2 D1-
3 D2+
4 D3+
5 D3-
6 D2-
7 D4+
8 D4-
Instructions de service, 06/2022, C79000-G8977-C499-03
Brochage
D1+ bidirectionnelle
D1- bidirectionnelle
D2+ bidirectionnelle
D3+ bidirectionnelle
D3- bidirectionnelle
D2- bidirectionnelle
D4+ bidirectionnelle
D4- bidirectionnelle
SIMATIC CP 1545-1
