■ La indicación hace referencia a peligros que
pueden provocar lesiones graves o la muerte.
► Con las medidas mencionadas se pueden
evitar lesiones graves o mortales.
INDICACIÓN
■ La indicación hace referencia a peligros que
pueden provocar daños materiales.
► Con las medidas mencionadas se pueden
evitar daños materiales.
2.3
Símbolos en el texto
Este símbolo remite a un capítulo de este
manual de instrucciones.
3
Sinopsis
3.1

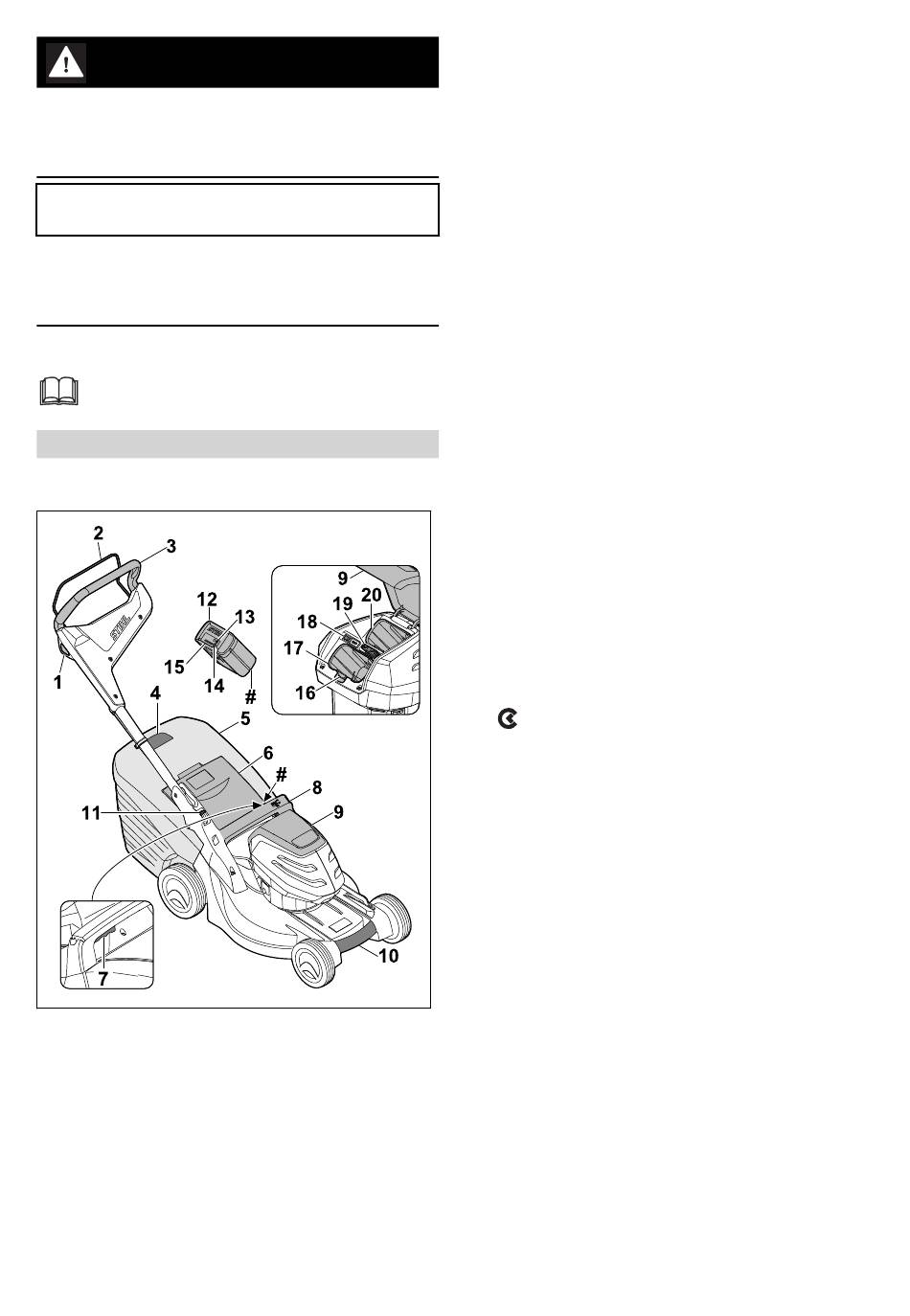

Cortacésped y batería
1 Botón de bloqueo
El botón de bloqueo conecta y desconecta
las cuchillas junto con el estribo de mando
para corte de césped.
2 Estribo de mando
El estribo de mando conecta y desconecta
las cuchillas junto con el botón de bloqueo.
3 Manillar
El manillar sirve para sujetar, conducir y
transportar el cortacésped.
0478-131-9946-D
4 Indicador de nivel de llenado
El indicador de nivel de llenado muestra el
llenado del recogedor de hierba.
5 Recogedor de hierba
El recogedor de hierba se encarga de reco‐
ger la hierba cortada.
6 Deflector
El deflector cierra el canal de expulsión.
7 Palanca
La palanca sirve para ajustar la altura de
corte.
8 Empuñadura
La empuñadura sirve para sujetar el corta‐
césped a la hora de ajustar la altura de corte
y al transportarlo.
9 Tapa
La tapa cubre la batería y la llave de seguri‐
dad.
10 Asa de transporte
El asa de transporte sirve para transportar el
cortacésped.
11 Palanca
La palanca sirve para ajustar y plegar el
manillar.
12 Batería
La batería suministra energía al cortacésped.
13 LED "BLUETOOTH
)
El LED indica la activación y desactivación de
la interfaz de radio Bluetooth®.
14 Botón
El botón activa los LED de la batería. Activa y
desactiva la interfaz de radio Bluetooth® (si
está presente).
15 LED
Los LED indican el estado de carga de la
batería y las anomalías.
16 Palanca de bloqueo
La palanca de bloqueo mantiene la batería en
su compartimento.
17 Compartimento de la batería
El compartimento de la batería aloja la bate‐
ría.
18 Conmutador ECO
El conmutador ECO conecta y desconecta el
modo ECO.
19 Llave de seguridad
La llave de seguridad activa el cortacésped.
