A. Schémas des composants du conduit d'évacuation (suite)
EXTRÉMITÉS/CARÉNAGES DÉCORATIVES
Utilisez uniquement des chapeaux des extrémités/carénages de décoration homologués avec les systèmes
de ventilation approuvés par Hearth & Home Technologies.
Ceci s'applique aux systèmes de ventilation DVP et SLP.
Chapeaux/carénages de terminaison décoratifs
DTO134
DTO146
DTS134
DTS146
LDS33
LDS46
LDS-BV
Heatilator • RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B Manuel d'installation • 2619-983CFR • 12/19
74

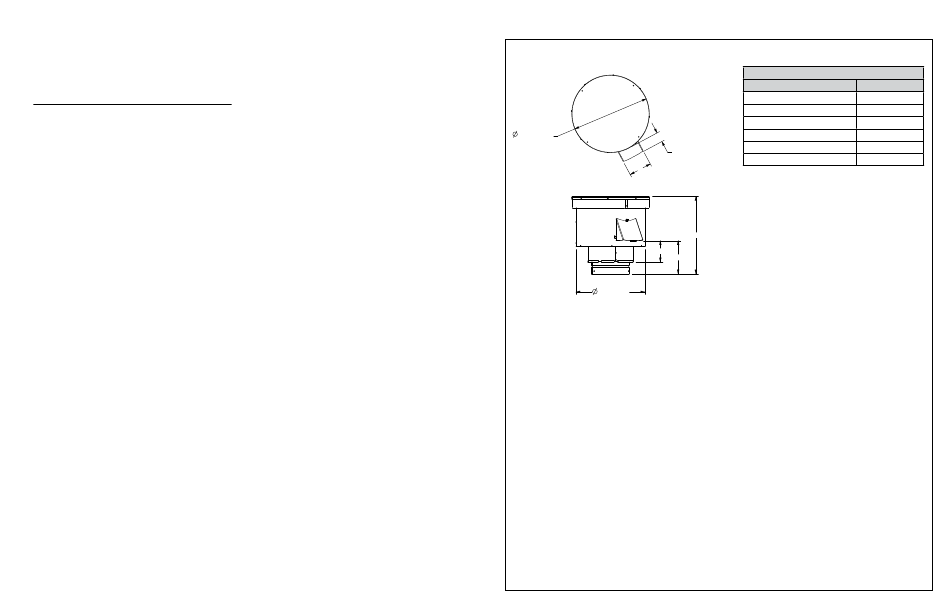

A. Schémas des composants du conduit d'évacuation (suite)
VUE DU DESSUS
347 MM (13-11/16 PO)
44 MM (1-3/4 PO)
102 MM (4 PO)
VUE LATÉRALE
94 MM (3-11/16 PO)
148 MM (5-7/8 PO)
308 MM (12-1/8 PO)
PVV-SLP
Évent mécanisé vertical
Remarque : Un faisceau de câbles est requis pour alimenter le PVV-SLP et le brancher à l'appareil. Il est commandé séparément
du PVLP-SLP. Communiquez avec votre concessionnaire pour le commander.
Remarque : Le PVV-SLEEVE-12 et/ou PVV-SLEEVE-48 doit être installé avec le PVV-SLP. Il est commandé séparément
du PVLP-SLP. Communiquez avec votre concessionnaire pour le commander.
Remarque : Le PVI-SLP nécessite que l'une des options suivantes soit installée sur cet appareil.
Option A : IFT-RC400
OU
Option B : IFT-RC150 et IFT-ACM.
Ces accessoires sont achetés indépendamment du PVV-SLP. Communiquez avec votre concessionnaire pour le commander.
Figure 12.6 Composants du conduit d'évacuation PVV-SLP
Heatilator • RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B Manuel d'installation • 2619-983CFR • 12/19
Câblage optionnel
DESCRIPTION
PART NUMBER
10 pi. de câblage PV
PVI-WH10
20 pi. de câblage PV
PVI-WH20
40 pi. de câblage PV
PVI-WH40
60 pi. de câblage PV
PVI-WH60
80 pi. de câblage PV
PVI-WH80
100 pi. de câblage PV
PVI-WH100
346 MM (13-5/8 PO)
75
