TRANSFORMATEUR
6 V c.a. 2326-131
ALLUMEUR
INTERMITTENT DE LA
VEILLEUSE (2106-169)
INTERRUPTEUR DE
RÉINITIALISATION
FIL 2550-135
BLANC
ORANGE
S
I
IFT AUX
2326-150
MODULE DE COMMANDE
IFT 2326-130
MODULE
RF 2326-120
FAISCEAU DE
CÂBLES 2326-132
VANNE (GN)
2166-302
BRUN
NOIR
ROUGE
ORANGE
MISE À LA
TERRE AU
CHÂSSIS
DU FOYER
VERT

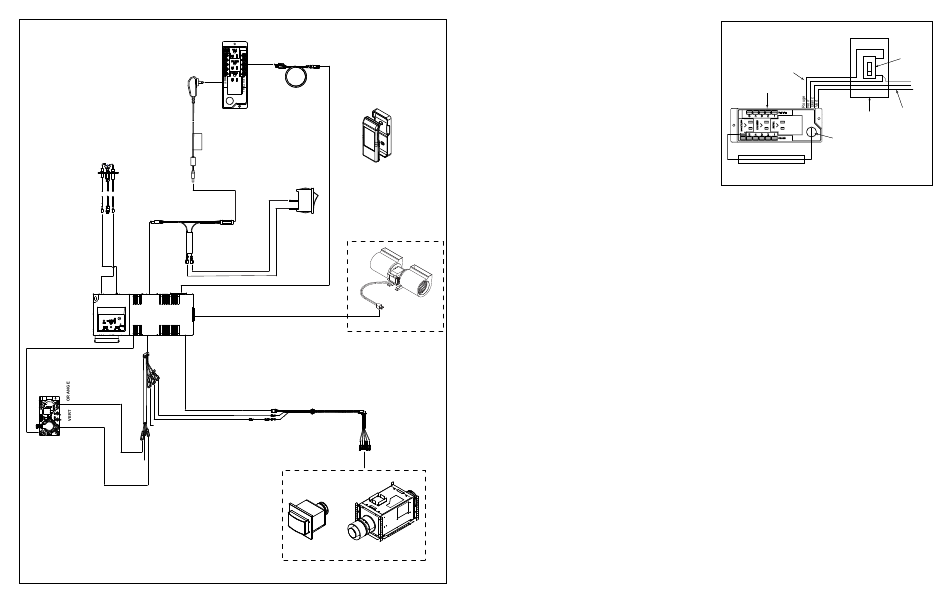

Figure 8.7 Schéma du câblage IntelliFire Tactile avec schéma de l'évent mécanisé
Heatilator • RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B Manuel d'installation • 2619-983CFR • 12/19
52
BOÎTE DE JONCTION
110-120 V c.a.
CÂBLE DU MODULE
C.A. 2326-152
IFT-RC400 TÉLÉCOMMANDE
2326-110
INTERRUPTEUR DE
RÉINITIALISATION
2206-298
VENTILATEUR
OPTIONNEL GFK-160A
FAISCEAU DE CÂBLES
FIL DE CONNEXION
2155-033 PVI-WH10
PVI-WH20
PVI-WH40
PVI-WH60
PVI-WH80
PVI-WH100
ÉVENT MÉCANISÉ FACULTATIF
PVLP-SLP
PVI-SLP-B
Installation de l'interrupteur mural du ventilateur
(optionnel)
Si la boîte est connectée à un interrupteur mural pour utiliser
avec le ventilateur. Voir la figure 8.8 :
• L'appareil doit être alimenté en électricité par l'intermédiaire
du boîtier d'interrupteur.
• L'alimentation peut ainsi être fournie par le boîtier de l'interrupteur
en utilisant au minimum un fil numéro 14-3 avec mise à terre.
• Au niveau du boîtier de l'interrupteur, connectez le fil noir (sous
tension) et le fil rouge (dérivation pour interrupteur) à l'interrupteur
mural, comme il est indiqué.
• À l'appareil, connectez le fil noir (sous tension), le fil blanc
(neutre) et le fil vert (terre) à la boîte de jonction, comme il est
indiqué.
• Installer un connecteur femelle isolé de 1/4po. sur le fil rouge
(commuté), l'acheminer à travers l'alvéole défonçable sur
le devant de la boîte de jonction, et le connecter au connecteur
supérieur (mâle de ¼ po.) de l'interrupteur du ventilateur
comme illustré.
Heatilator • RAVE32-IFT-B, RAVE36-IFT-B, RAVE42-IFT-B Manuel d'installation • 2619-983CFR • 12/19
Interrupteur
Minimum de 14-3 AWG
avec mise à la terre
Rouge
Noir Noir
Blanc Blanc
Boîte de jonction Vert Vert
Fils
NEUTRE Boîtier
d'alimentation
d'interrupteur
électrique
Alvéole défonçable
Rouge
Figure 8.8 Boîte de jonction câblée à l'interrupteur mural ou BC10
