10.3.1
Régler la puissance de sortie HF
Après la sélection du canal souhaité, le réglage de la puissance est cerclé de rouge. La
puissance peut être désormais réglée via le bouton rotatif. Contrairement à d'autres réglages,
le réglage de la puissance est immédiatement modifié sans confirmer par ENTER.
Lorsqu'un courant HF est activé, le cadre rouge saute sur la valeur de puissance dans le canal
correspondant. Une sélection directe du réglage de puissance est ainsi possible sans touche de
sélection de canal. La puissance de sortie HF est la seule grandeur qui peut également être
modifiée pendant l'activation. Sur demande, cette option peut être désactivée dans le menu
Service.
10.3.2
Sélection d'un type de courant
Après la sélection du canal souhaité, le réglage de la puissance est cerclé de rouge. Si l'on
appuie encore une fois sur la touche de sélection de canal, le cadre rouge se déplace à
l'intérieur de la zone de canal d'un pas vers le centre de l'écran jusqu'à la position du type de
courant affecté à ce canal. Parallèlement, un menu s'ouvre au bord droit de l'écran, menu
contenant les types de courant disponible pour ce canal. Un cadre rouge entoure également le
courant réglé momentanément dans la zone de canal. Le bouton rotatif permet de déplacer ce
cadre à travers les types de courant, sa couleur passant au noir dès qu'il n'est plus sur le
courant encore entré dans la zone de canal.
Il suffit d'appuyer sur la touche MENU pour interrompre l'opération en cours et retourner à
l'interface de menu. L'activation de courant HF pendant le réglage interrompt également cette
procédure car la disponibilité du courant HF pour le chirurgien est prioritaire par rapport à la
modification du réglage de l'appareil.
80
Appareil électrochirurgical maxium

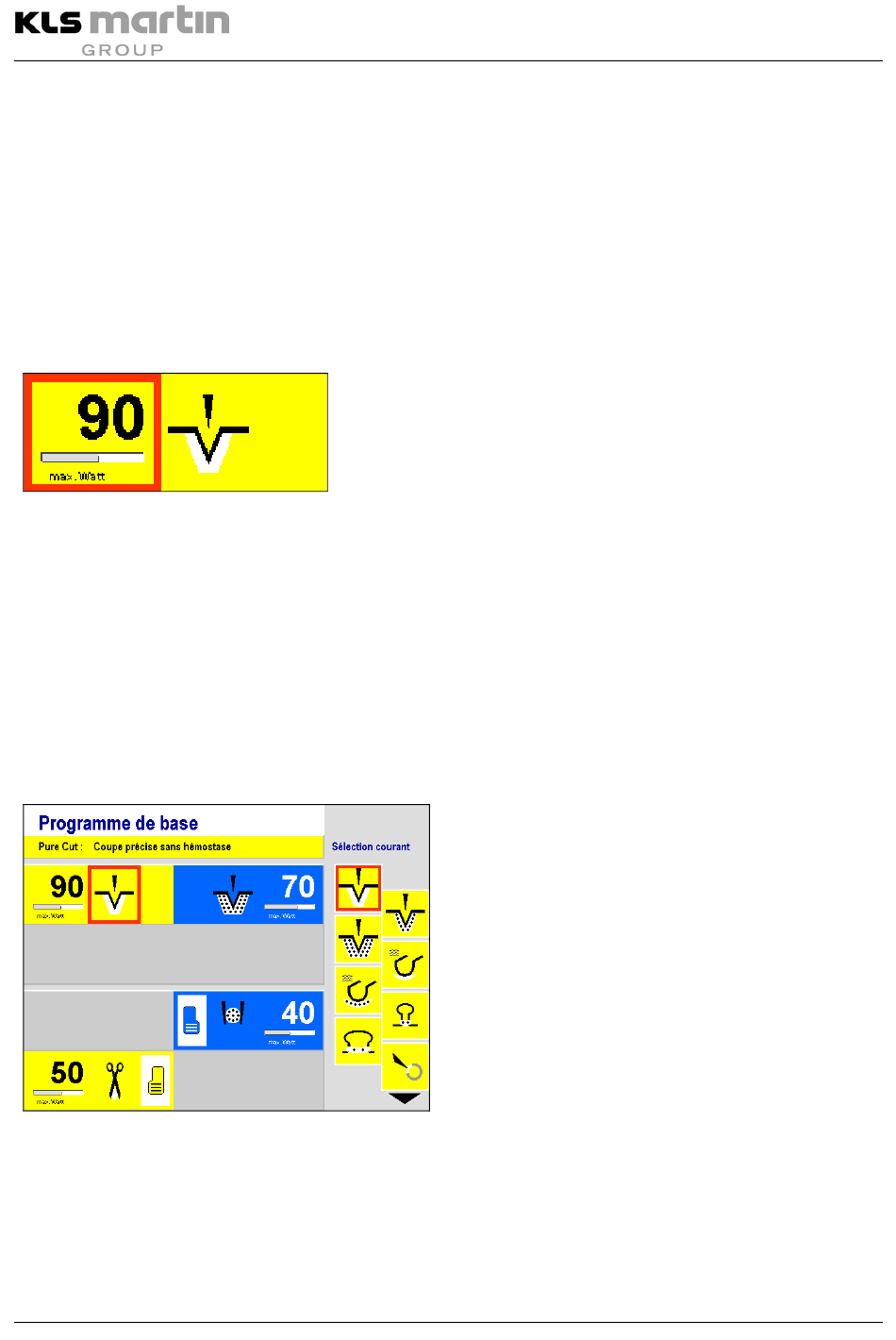

Une barre horizontale, qui indique la puissance par rapport
à sa valeur maximale se trouve en dessous du chiffre de la
valeur de puissance. Cette représentation n'est pas
linéaire.
ENTER valide le courant souhaité et remplace
le courant encore réglé auparavant. Le système
retourne à l'interface de menu.
Pour les types de courant sous plasma d'argon,
outre le courant, un flux de gaz doit également
être réglé. En appuyant une nouvelle fois sur la
touche de sélection de canal, le cadre rouge
saute sur le chiffre dans le champ de réglage
pour le type de courant. Modifier la valeur à
l'aide du bouton rotatif et appuyer sur ENTER.
La valeur est validée et le cadre rouge disparaît.
Mode d'emploi
®
avec diffuseur maxium
Revision 11
®
