Mode d'emploi
Appareil électrochirurgical maxium
8.2
Installation du maxium
En général, les composants du système maxium

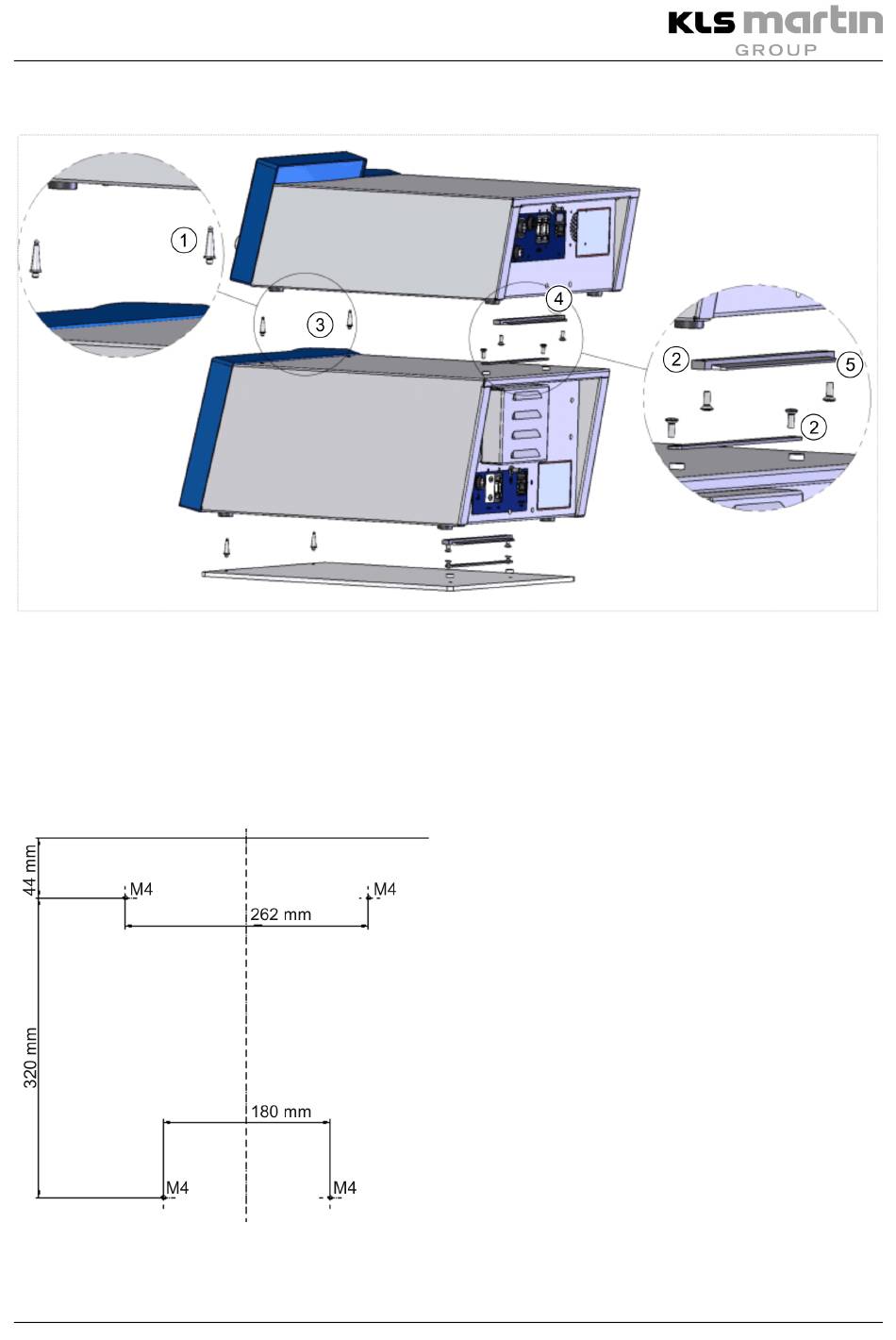

diffuseur étant placé en dessous, et reliés par des boulons à rotule (1), ainsi que par deux
rails (2) qui s'engrènent l'un dans l'autre. Ce lot d'accessoires de fixation est compris dans
l'étendue de la livraison du diffuseur maxium
sont vissés dans la partie supérieure du diffuseur (3). Le rail (4) au profil en baïonnette est
vissé sur le fond du maxium
Bord avant diffuseur ou maxium
Revision 11
®
avec diffuseur maxium
®
avec diffuseur maxium
®
. Avant l'installation, les deux boulons à rotule
®
, le côté pointu (5) étant dirigé vers l'arrière.
®
®
®
et diffuseur maxium
La pièce opposée sur le dessus du boîtier du
diffuseur est d'ores et déjà montée départ
usine. La commande par le maxium
assurée via un câble spécial qui assure
également l'alimentation électrique du diffuseur.
Le câble de raccordement entre le diffuseur
®
maxium
et le maxium
l'étendue de la livraison du diffuseur maxium
En cas d'installation de la combinaison sur un
statif plafonnier au plafond ou sur un plan
incliné, il est recommandé de ne pas l'arrêter
avec les seuls boulons à rotule mais d'utiliser
également les équerres pour montage sur bras
de support, REF 08-022-00-18. Pour cela, il
faudra éventuellement percer des filetages pour
loger ces éléments de fixation.
®
®
sont superposés, le
®
est
®
est compris dans
®
.
