6.3

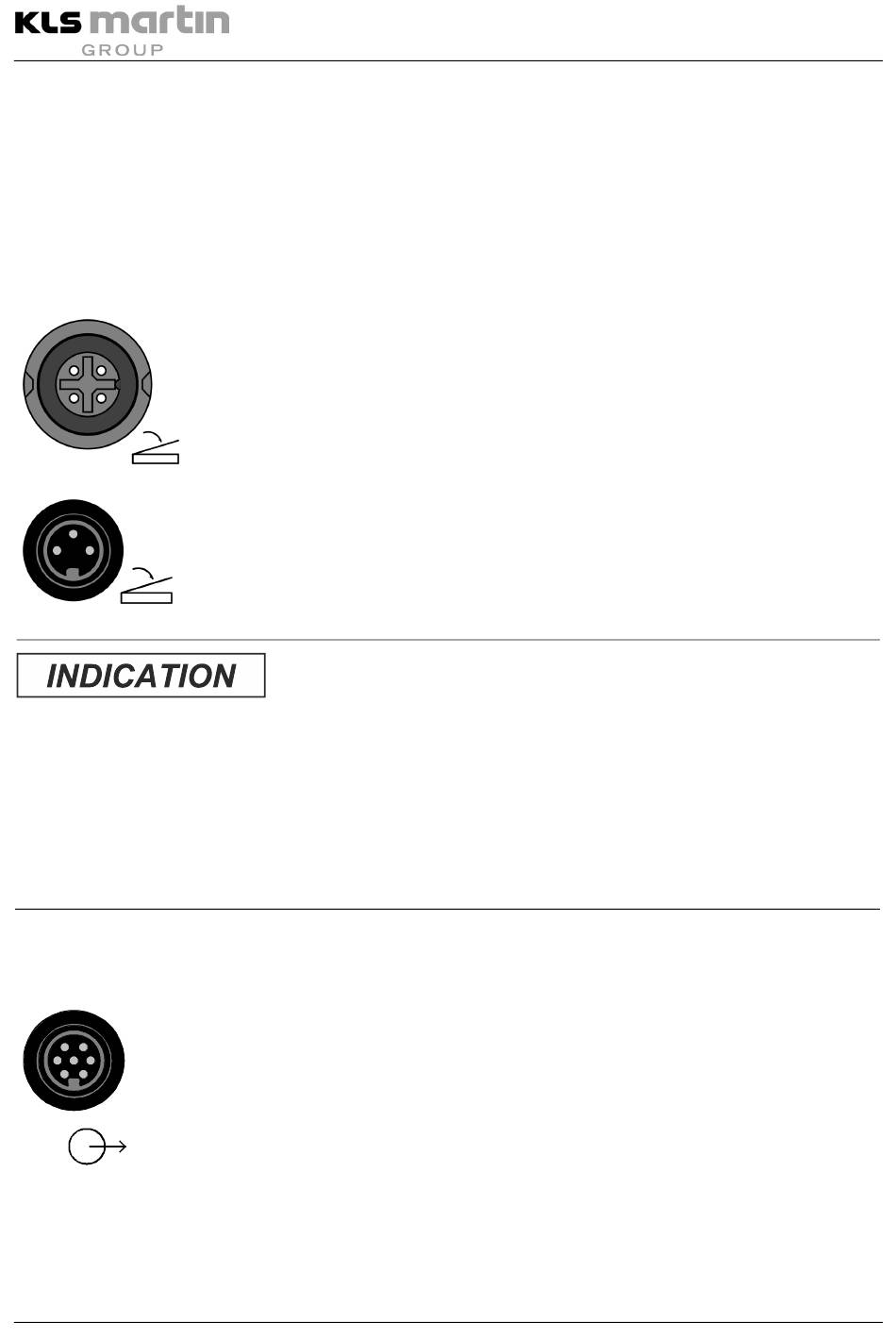

Raccords face arrière
6.3.1
Raccords pour interrupteur à pédale
Il est possible de connecter deux interrupteurs à pédale au maxium
Un interrupteur à double pédale à la prise femelle (18, Fig. 6-1),
Un interrupteur à simple pédale à la prise femelle (19, Fig. 6-1),
Il est également possible de brancher à la prise femelle (18, Fig. 6-1) les interrupteurs à
double pédale REF 80-821-04-04 et REF 80-825-30-04 de Gebrüder Martin prévus pour
l'exploitation bipolaire de la gamme d'appareils ME 401/411. Dans ce cas, seule la pédale
bleue est validée pour l'activation.
L'affectation de la pédale bleue de ce commutateur à double pédale à un type de courant de
coupe est possible, mais ne correspond pas à l'utilisation prévue en association avec le
®
maxium
!
6.3.2
Interface pour le diffuseur maxium
La prise femelle (20, Fig. 6-1) est prévue pour le branchement du diffuseur
maxium
diffuseur maxium
Ar
46
Appareil électrochirurgical maxium
Dans le cas de la prise femelle (18, Fig. 6-1) pour l'interrupteur à double
pédale, la pédale jaune est utilisée conformément tant pour la coupe
monopolaire que pour la coupe bipolaire et la pédale bleue pour la
coagulation monopolaire et bipolaire. La pédale jaune peut être affectée
librement à chaque canal de coupe, la bleue à chaque canal de coagulation.
Le branchement supplémentaire d'un autre interrupteur à pédale simple
(19, Fig. 6-1) permet d'activer un instrument aussi bien dans le domaine
monopolaire (coupe / coagulation) que dans le domaine bipolaire (coupe /
coagulation). Cette pédale pourra être affectée librement à chaque canal
de coupe ou de coagulation.
®
. Cette interface permet de commander et d'alimenter en courant le
®
.
®
®
Mode d'emploi
®
avec diffuseur maxium
:
Revision 11
®
