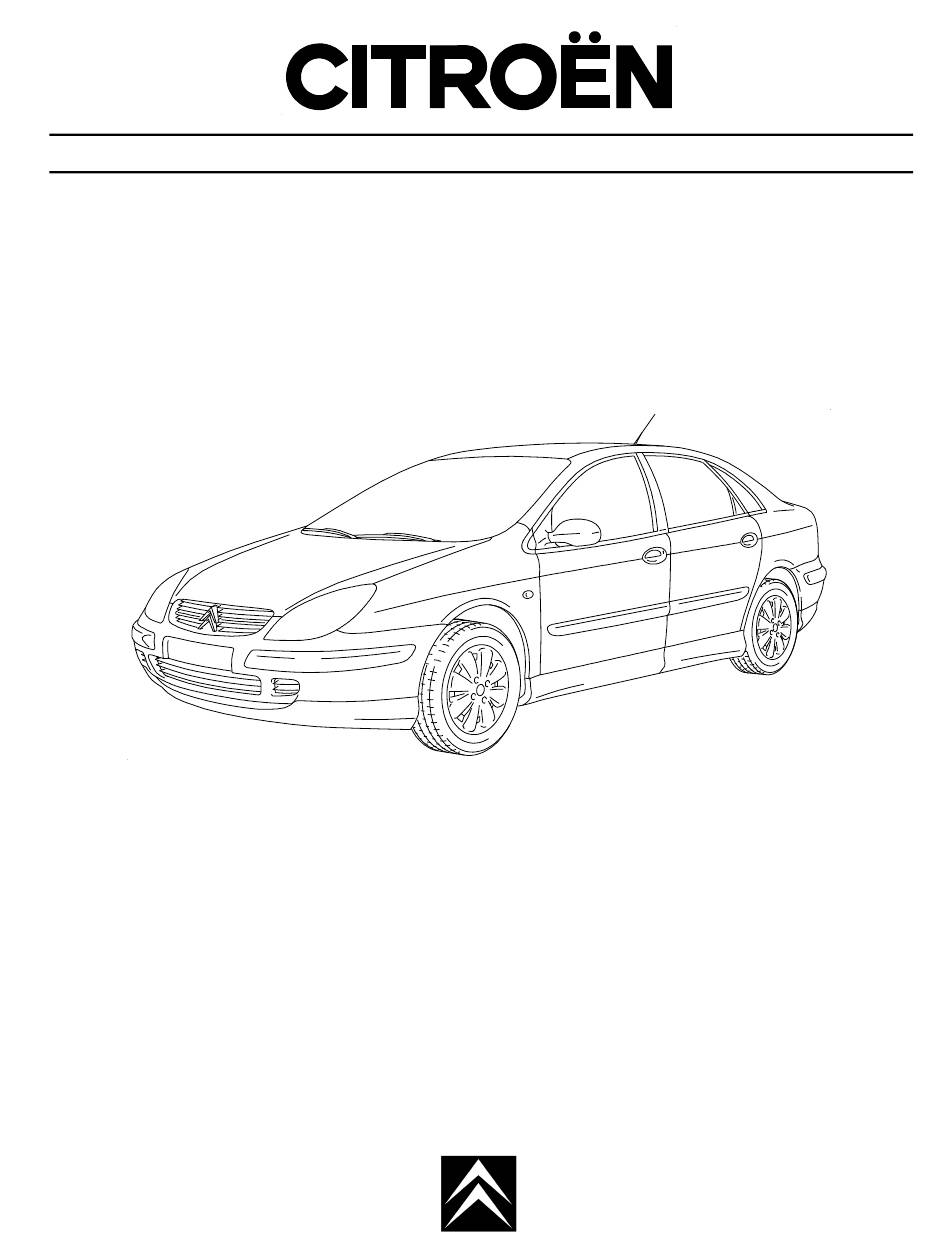

CENT RE INTERNATIONAL DE FORMATION COM M ERCE
CITROËN C5
DOCUMENT 2
AUTOMOBILES CITROËN
Société Anonyme au capital de 1 400 000 000 F
R.C.S. Nanterre B 642 050 199
Siège Social : 62, boulevard Victor Hugo
92208 Neuilly-sur-Seine Cedex
Tél. : 01.47.48.41.41 - Télex : CITR 614 830 F
_________________
AUTOMOBILES CITROËN
Centre International de Formation Commerce
Edition Décembre 2000
_________________
© AUTOMOBILES CITROËN Toute reproduction ou traduction même partielle sans
l'autorisation écrite d'AUTOMOBILES CITROËN est interdite et constitue une contrefaçon
