Trasmettitore di processo
6. Applicazioni

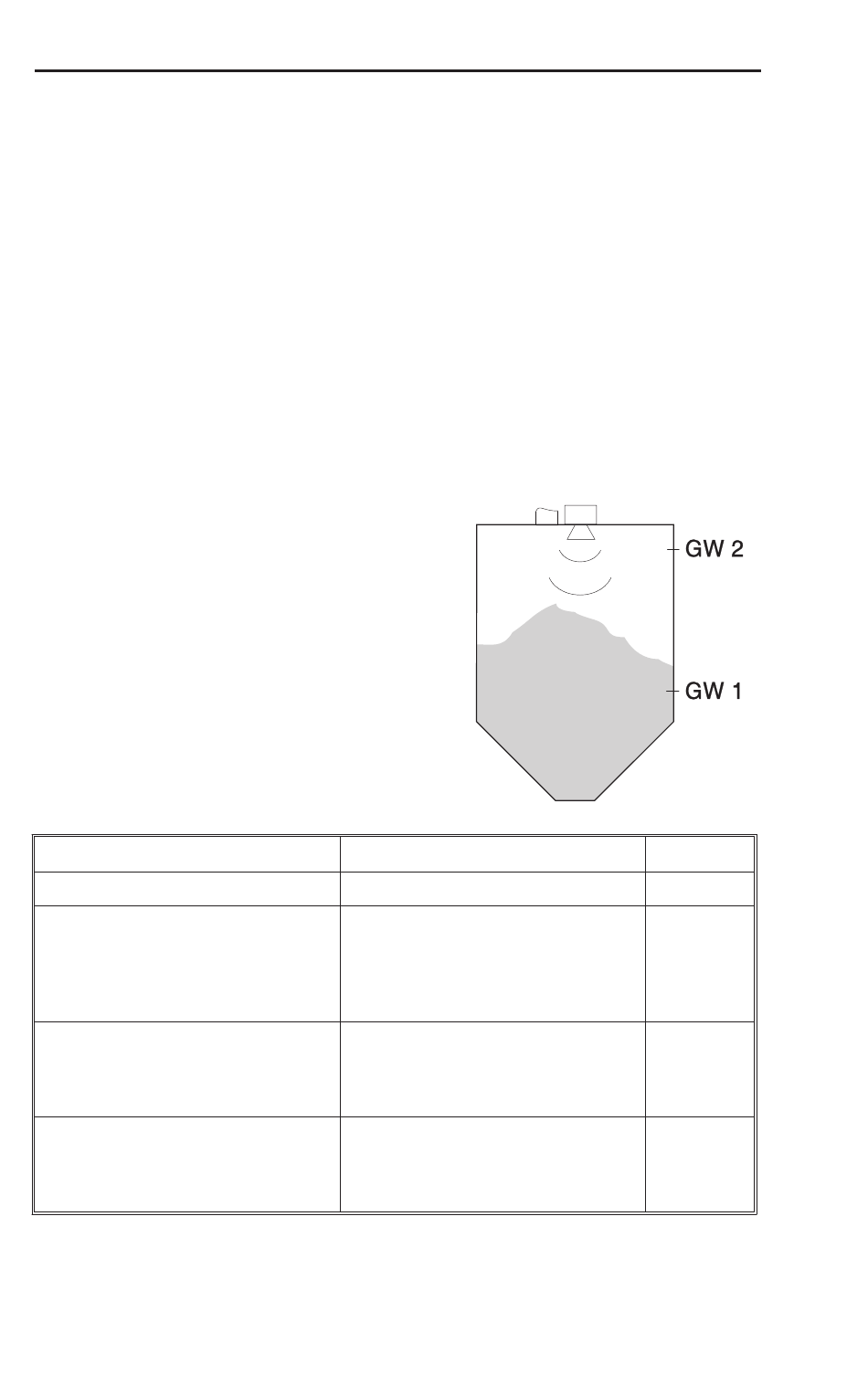

6.1 Monitoraggio dei setpoint
er un silo di 10 m di altezza, si devono monitorare un setpoint
inferiore di 1.5 m ed un setpoint superiore di 8.5 m. L’isteresi
per entrambi i casi è da impostare a 0.25 m, per evitare il
saltellamento del relè in prossimità del setpoint. Il setpoint
minimo deve avere anche un ritardo di commutazione di 10 sec.
Esempio:
Segnale di ingresso e display:
- Il segnale sensore 0-20 mA equivale a 0-10 m
- Il display numerico deve indicare 0.00-10.00 (m)
- Il bargraph deve indicare 0.00-10.00 (m)
Setpoint 1:
- Sicurezza di minimo
- unto di commutazione
1.50 (m)
- Isteresi 0.25 (m)
- Ritardo 10 s
Setpoint 2:
- Sicurezza di massimo
- unto di commutazione
8.50 (m)
- Isteresi 0.25 (m)
- Ritardo 0 s
ruppo di menu
Ingresso analogico
INPUT
SSetting up:
Display
DISPL
Monitoraggio setpoint/anomalie
Monitoraggio setpoint/anomalie
148
Indirizzo
Campo di ingresso
Punto decimale
Valore visualizzato:
Campo 0%
DI LO
Valore visualizzato:
Campo 100%
Modalità
LIM1
MODE1
Setpoint
SETP1
Isteresi
HYST1
Ritardo
DELY1
Modalità
LIM2
MODE2
Setpoint
SETP2
Isteresi
HYST2
Ritardo
DELY2
RANG
DI DP
DI HI
Valore
0-20
999,99
0,00
10,00
MIN
1,50
0,25
10
MAX
8,50
0,25
0
