TI00150R/14/FR/03.14
Information technique
RMA42

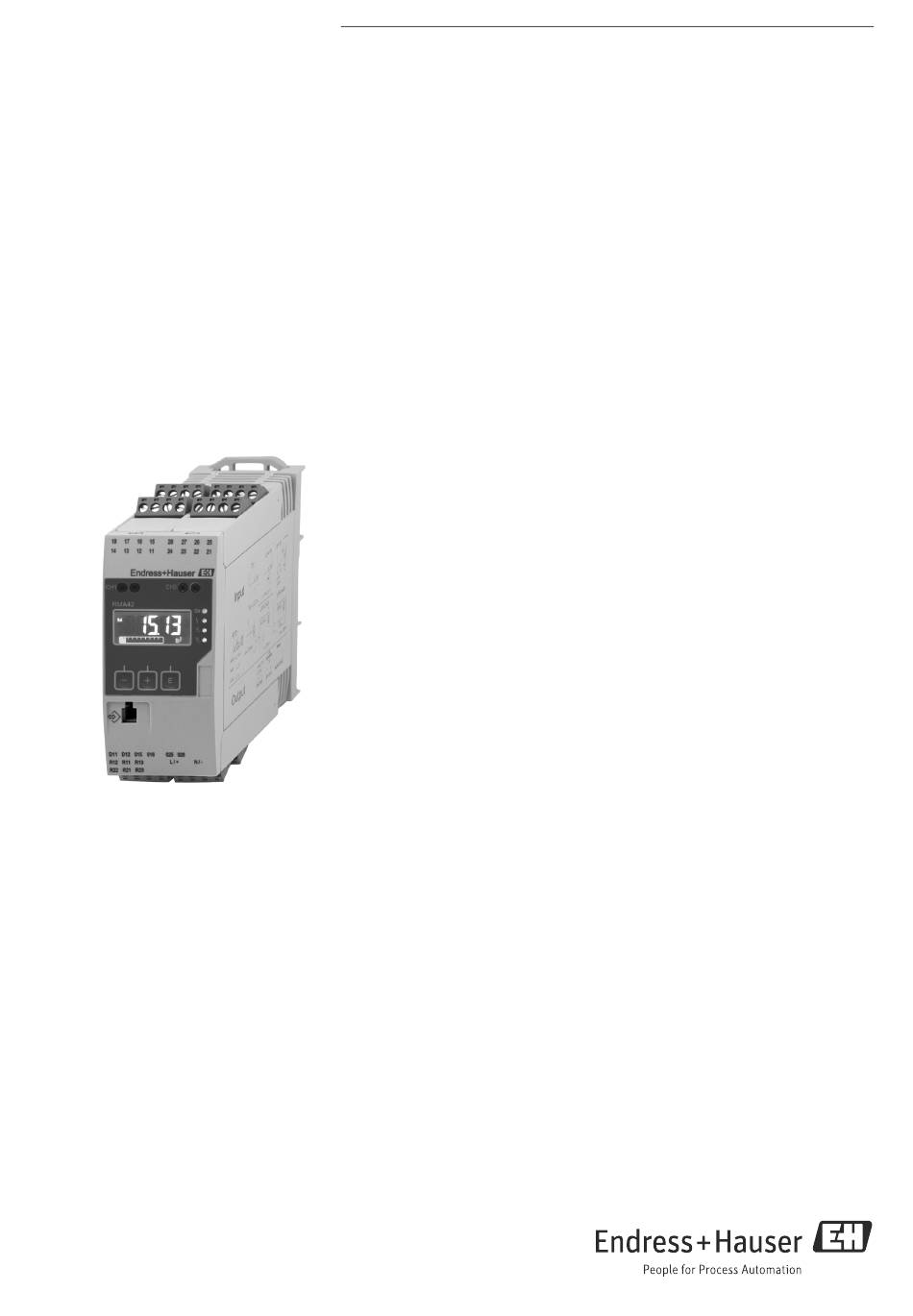

Transmetteur de process avec unité de commande
Pour la surveillance et l' a ffichage de valeurs
mesurées analogiques
Domaines d'application
• Construction d' i nstallations automatisées
• Salles de contrôle et armoires électriques
• Equipements de laboratoire
• Enregistrement et surveillance de process
• Commande de process
• Adaptation et conversion de signaux
• Sécurité anti-débordement selon WHG
Principaux avantages
• Affichage LCD 7 segments 5 digits, rétroéclairé
• Matrice librement programmable pour bargraph, unités et désignation du point de
mesure
• 1 ou 2 entrées universelles
• 2 relais (en option)
• Mémorisation des valeurs min/max
• 1 ou 2 valeurs calculées
• Linéarisation de signaux 32 points
• 1 ou 2 sorties analogiques
• Sortie état numérique (collecteur ouvert)
• Configuration via 3 touches
• Paramétrage via interface et logiciel FieldCare ou DeviceCare

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RMA42

Sommaire des Matières pour Endress+Hauser RMA42

  • Page 1 Products Solutions Services TI00150R/14/FR/03.14 Information technique RMA42 Transmetteur de process avec unité de commande Pour la surveillance et l' a ffichage de valeurs mesurées analogiques Domaines d'application • Construction d' i nstallations automatisées • Salles de contrôle et armoires électriques •...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    Exemple pour l' a pplication "Pression différentielle" Le transmetteur de process RMA42 alimente et traite les signaux analogiques en provenance des capteurs. Ces signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait sous forme analogique ou numérique.
  • Page 3 RMA42 Entrée Grandeur de mesure Courant, tension, résistance, thermorésistance, thermocouples Grandeurs de process calculées Fonctions mathématiques Les fonctions mathématiques suivantes sont disponibles dans le RMA42 : • Somme • Différence • Moyenne • Linéarisation • Multiplication Fonction de linéarisation Dans l' a ppareil sont disponibles par valeur calculée jusqu' à 32 points de référence librement réglables pour la linéarisation de l' e ntrée par ex.
  • Page 4 RMA42 Sortie Signal de sortie Une ou deux sorties analogiques, galvaniquement séparées Sortie courant/tension Sortie courant : • 0/4...20 mA • Dépassement jusqu' à 22 mA Tension : • 0…10 V, 2…10 V, 0…5 V, 1…5 V • Dépassement : jusqu' à 11 V, résistant aux courts-circuits, I <...

  • Page 5: Alimentation Électrique

    RMA42 Alimentation électrique Affectation des bornes a0011798 Affectation des bornes du transmetteur de process (relais (bornes Rx1-Rx3) et voie 2 (bornes 21-28 et O25/O26) en option) Tension d'alimentation Réseau 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz Consommation max.
  • Page 6 RMA42 Performances Conditions de référence Alimentation électrique : 230 V AC, 50/60 Hz Température ambiante : 25 °C ± 5 °C (77 °F ± 9 °F) Humidité de l' a ir : 20 %...60 % humidité relative Erreur de mesure maximale Entrée universelle :...

  • Page 7: Montage

    RMA42 Dérive de température :  0,01%/ K (0,1%/18 °F) de GM Dérive de température  0,02%/ K (0,2%/18 °F) de GM pour Cu100, Cu50, Cu53, Pt50 et Pt46 Sortie analogique : Courant 0/4...20 mA, dépassement ± 0,05% de GM jusqu' à...

  • Page 8: Construction Mécanique

    RMA42 Condensation Non admissible Sécurité électrique Classe de protection II, catégorie de surtension II, degré de pollution 2 Compatibilité • Résistivité : électromagnétique (CEM) Selon CEI 61326 environnement industriel / NAMUR NE 21 • Emissivité : Selon IEC 61326 classe A Construction mécanique...

  • Page 9: Utilisation

    RMA42 Utilisation Configuration sur site a0011767 Eléments d' a ffichage et de configuration du transmetteur de process 1 : Prises de raccordement HART® 2 : Affichage 3 : Touches de commande 4 : Connecteur interface PC 5 : LED verte ; on = sous tension 6 : LED rouge ;...

  • Page 10: Certificats Et Agréments

    TXU10-AC (voir "Accessoires"). Certificats et agréments Marquage CE L' a ppareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme que l' a ppareil a passé les tests avec succès en apposant le marquage CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement disponibles (ATEX, FM, CSA, etc.).

  • Page 11: Informations À Fournir À La Commande

    Documentation complémentaire • Programme de vente : Composants système : FA00016K • Manuel de mise en service "Transmetteur de process RMA42" : BA00287R • Documentation Ex complémentaire : ATEX II (1)G [Ex ia] IIC, ATEX II (1)D [Ex ia] IIIC: XA00095R/09/A3...
