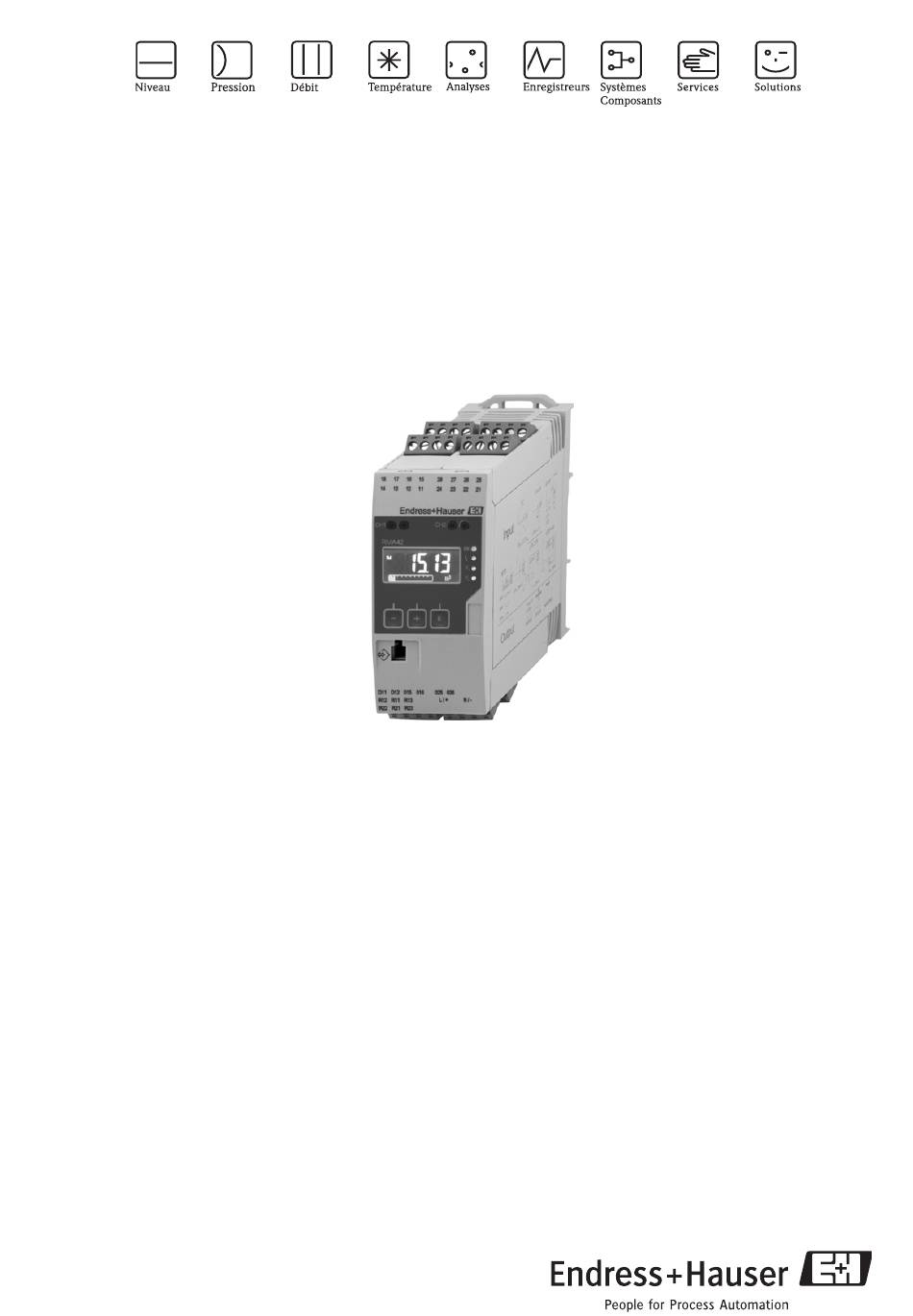

Information technique
RMA42
Transmetteur de process avec unité de commande
Transmetteur de process numérique à monter sur rail profilé pour
la surveillance et la représentation de valeurs mesurées analogiques
Domaines d'application
• Construction d'installations automatisées
• Salles de contrôle et armoires électriques
• Equipements de laboratoires
• Enregistrement et surveillance de process
• Commande de process
• Adaptation et conversion de signaux
• Sécurité anti-débordement selon WHG
4
0
TI150R/14/FR/13.10
Principaux avantages
• Affichage LCD 7 segments 5 digits, rétroéclairé
• Matrice librement programmable pour bargraph,
unités et désignation du point de mesure
• 1 ou 2 entrées universelles
• 2 relais (en option)
• Mémorisation des valeurs min/max
• 1 ou 2 valeurs calculées
• Linéarisation de signaux 32 points
• 1 ou 2 sorties analogiques
• Sortie état numérique (collecteur ouvert)
• Configuration via 3 touches
• Paramétrage via interface et logiciel FieldCare
Publicité
Manuels Connexes pour Endress+Hauser RMA42
Sommaire des Matières pour Endress+Hauser RMA42
- Page 1 Information technique RMA42 Transmetteur de process avec unité de commande Transmetteur de process numérique à monter sur rail profilé pour la surveillance et la représentation de valeurs mesurées analogiques Domaines d'application Principaux avantages • Construction d'installations automatisées • Affichage LCD 7 segments 5 digits, rétroéclairé...
- Page 2 Exemple pour l'application "Pression différentielle" Le transmetteur de process RMA42 alimente et traite les signaux analogiques en provenance des capteurs. Ces signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait sous forme analogique ou numérique.
- Page 3 RMA42 Grandeurs d'entrée Entrées Une ou deux entrées universelles Grandeur de mesure Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4...20 mA +10% dépassement • Courant de court-circuit : max. 150 mA • Charge : 10 ...
- Page 4 RMA42 • I = 200 mA • U = 28 V • U = 2 V pour 200 mA on/max Séparation galvanique vers tous les circuits tension d'épreuve 500V Fonction seuil Contact relais Inverseur Charge contact max. DC 30 V / 3 A (état permanent, sans destruction de l'entrée) Charge contact max.
- Page 5 RMA42 Précision de mesure Conditions de référence Alimentation électrique : 230 V AC, 50/60 Hz Température ambiante : 25 °C ± 5 °C (77 °F ± 9 °F) Humidité de l'air : 20 %...60 % humidité relative Ecart de mesure Entrée universelle :...
- Page 6 RMA42 Sortie analogique : Courant 0/4...20 mA, dépassement jusqu'à 22 mA ± 0,05% P.E. 500 Charge max. Inductance max. 10 mH 10 F Capacité max. 10 mVpp pour 500 , fréquence < 50 kHz Ondulation max. Tension 0...10 V, 2...10 V ±...
- Page 7 RMA42 Compatibilité • Résistivité : électromagnétique (CEM) selon CEI 61326 environnement industriel / NAMUR NE 21 • Emissivité : selon CEI 61326 classe A Construction Forme, dimensions a0011792 Dimensions du transmetteur de process Poids env. 300 g (10,6 oz) Matériaux •...
- Page 8 RMA42 Niveau d'affichage et de commande Eléments d'affichage et de commande a0011767 Eléments d'affichage et de commande du transmetteur de process ® 1 : Prises HART 2 : Affichage 3 : Touches de commande 4 : Connecteurs interface PC 5 : LED verte ; on = sous tension 6 : LED rouge ;...
- Page 9 (voir "Accessoires"). Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil en y apposant la marque CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).
- Page 10 Commubox TXU10 y compris FieldCare Device Setup et DTM Library Documentation complémentaire • Programme de vente : Composants système : FA016K • Manuel de mise en service "Transmetteur de process RMA42" : BA287R • Documentation Ex complémentaire : ATEX II(1)GD [Ex ia] IIC : XA095R/09/a3...
- Page 12 Belgique Luxembourg Agence Paris-Nord Agence Export Endress+Hauser SAS Endress+Hauser Endress+Hauser SA Endress+Hauser Metso AG 94472 Boissy St Léger Cedex Endress+Hauser SAS 3 rue du Rhin, BP 150 6800 Côte de Liesse 13 rue Carli Kägenstrasse 2 3 rue du Rhin, BP 150...
