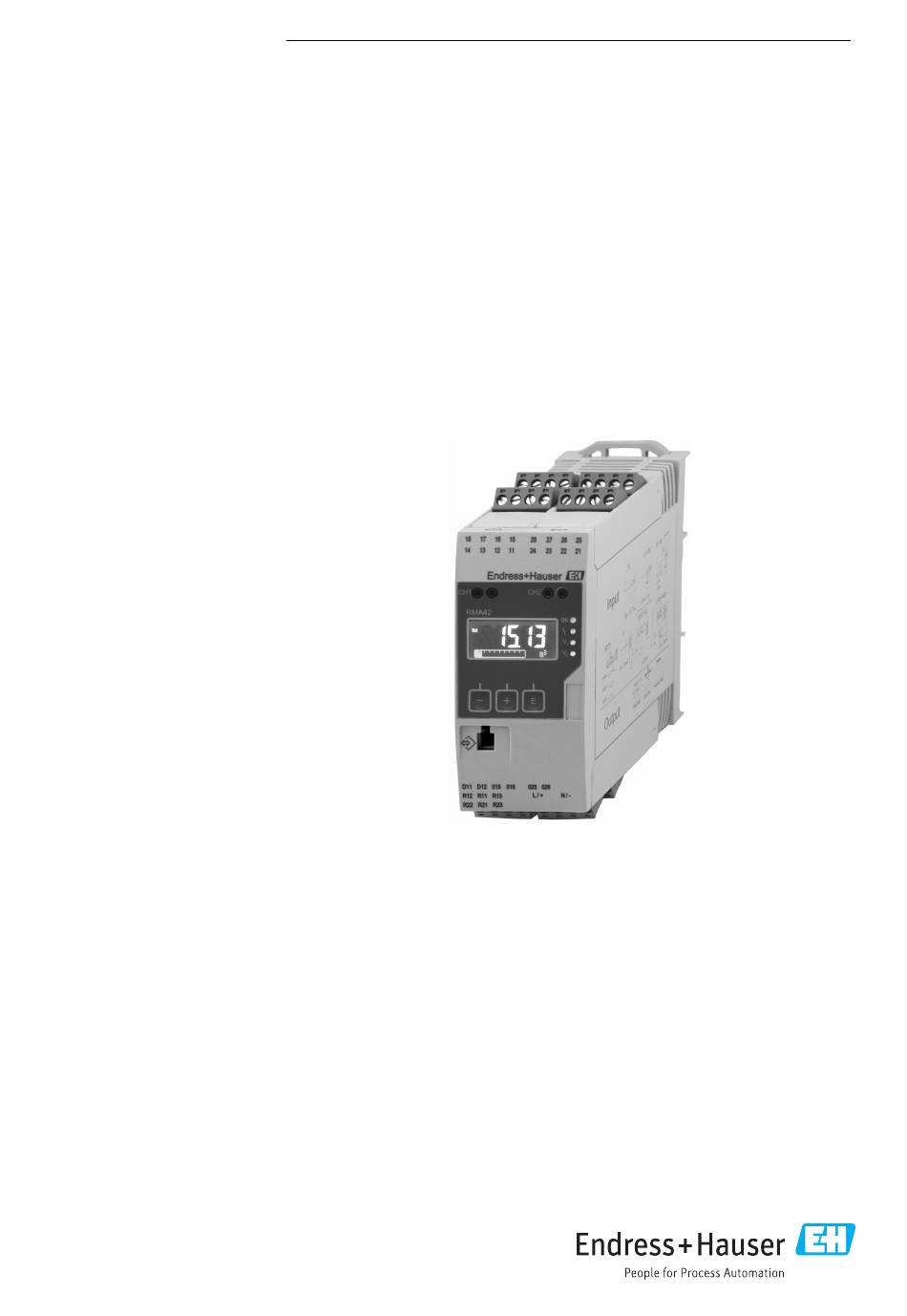

Page 1
Des informations détaillées relatives à l' a ppareil figurent dans le manuel de mise en service et d' a utres documentations : Pour toutes les versions d' a ppareil disponibles via : • Internet : www.endress.com/deviceviewer • Smartphone/Tablette : Endress+Hauser Operations App...
Page 2
RMA42 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Page 4
Informations relatives au document RMA42 AVIS Ce symbole identifie des informations relatives à des procédures et d' a utres situations n' e ntraînant pas de blessures. 1.1.2 Symboles électriques Symbole Signification Symbole Signification Courant continu Courant alternatif Courant continu et alternatif...
Page 5
RMA42 Consignes de sécurité 1.1.4 Symboles utilisés dans les graphiques Symbole Signification Symbole Signification 1, 2, 3,... Repères … Série d' é tapes A, B, C, ... Vues A-A, B-B, C-C, ... Coupes Zone explosible Zone sûre (zone non explosible) Consignes de sécurité...
Page 6
• Référence de commande étendue (Extended order code) avec énumération des caractéristiques de l' a ppareil sur le bordereau de livraison 3.2.1 Nom et adresse du fabricant Nom du fabricant : Endress+Hauser Wetzer GmbH + Co. KG Adresse du fabricant : Obere Wank 1, D-87484 Nesselwang Référence modèle/type : RMA42...
Page 7
RMA42 Montage Certificats et agréments Pour les certificats et agréments valables pour l' a ppareil : voir les données sur la plaque signalétique Données et documents relatifs à l' a grément : www.endress.com/deviceviewer → (entrer le numéro de série) Stockage et transport Tenir compte des points suivants : •...
Page 8
Montage RMA42 45 (1.77) 118 (4.65) A0011792 1 Dimensions du transmetteur de process en mm (in) Procédure de montage A0011766 Endress+Hauser...
Page 9
RMA42 Câblage Glisser le clip supérieur du rail DIN vers le haut et le clip inférieur vers le bas jusqu' a u point de blocage. Placer l' a ppareil par l' a vant sur le rail DIN. Pousser les deux clips du rail DIN l' u n vers l' a utre jusqu' à ce qu' i ls se clipsent.
Page 10
Câblage RMA42 HART® Interface PC A0011800-FR 2 Affectation des bornes du transmetteur de process (voie 2 et relais en option) Nous recommandons de raccorder un parafoudre approprié en amont si des transitoires puissants sont susceptibles de se produire sur des câbles de signal longs.
Page 11
RMA42 Câblage Raccordement de l'alimentation par boucle 2 fils 4 fils 0/4...20 mA A0011925 A0011926 Raccordement de l'entrée analogique RTD/résistance, 2 fils RTD/résistance, 3 fils RTD/résistance, 4 fils A0011917 A0011918 A0011919 Thermocouple U ≤ 1 V U > 1 V...
Page 12
Câblage RMA42 Position de contact des relais illustrée en cas de dépassement de seuil ou de défaillance de l' a limentation électrique : Raccordement des relais (en option) Relais 1 Relais 2 R12 R11 R13 R22 R21 R23 A0011801 A0011802...
Page 13
RMA42 Câblage Interfaces Interface pour la configuration avec le logiciel PC A0012418 Prises de raccordement HART® CH1 / A0012403 Les bornes HART® sont raccordées à la résistance interne de l' a limentation par boucle. Il n' y a pas de connexion interne à l' e ntrée courant. Si l' a limentation transmetteur de l' a ppareil n' e st pas utilisée, une résistance HART®...
Page 14
Configuration RMA42 Toutes les bornes sont-elles correctement insérées dans les bons slots ? Le codage sur chaque borne est-il correct ? Les câbles installés sont-ils exempts de toute traction ? Le câble d' a limentation et le câble de signal sont-ils correctement raccordés ? Voir le schéma de raccordement sur le...
Page 15
Installer ensuite le pilote d' a ppareil FieldCare en suivant les instructions ci-après : Installer d' a bord le pilote d' a ppareil "CDI DTMlibrary" dans FieldCare. Celui-ci est disponible dans FieldCare sous "Endress+Hauser Device DTMs → Service / Specific → CDI".
Page 16
Configuration RMA42 Établir la connexion Pour établir la connexion avec FieldCare, procéder comme suit : Tout d' a bord, éditer la macro de connexion. Pour ce faire, démarrer un nouveau projet et dans la fenêtre qui s' a ffiche, cliquer-droit sur l' i cône "Service (CDI) FXA291" et sélectionner "Éditer".
Page 17
RMA42 Configuration A0011767 4 Éléments d' a ffichage et de configuration du transmetteur de process Prises de raccordement HART® Afficheur Touches de commande Prise de connexion de l' i nterface PC LED verte ; marche = sous tension LED rouge ; marche = erreur/alarme LED jaune ;...
Page 18
Configuration RMA42 Symboles 6.3.1 Symboles affichés L' a ppareil est verrouillé / verrouillage de l' o pérateur ; la configuration de l' a ppareil est bloquée contre les changements de paramètres ; l' a ffichage peut être modifié. Voie un (Analog in 1) Voie deux (Analog in 2) Première valeur calculée (Calc Value 1)
Page 19
RMA42 Configuration Effacer vers la gauche. Si ce symbole est sélectionné, le symbole à gauche du curseur est effacé. Tout effacer. Si ce symbole est sélectionné, toute l' e ntrée est effacée. Configuration de l'appareil Des informations détaillées sur la configuration de l' a ppareil sont disponibles dans le manuel de mise en service.
