Information technique

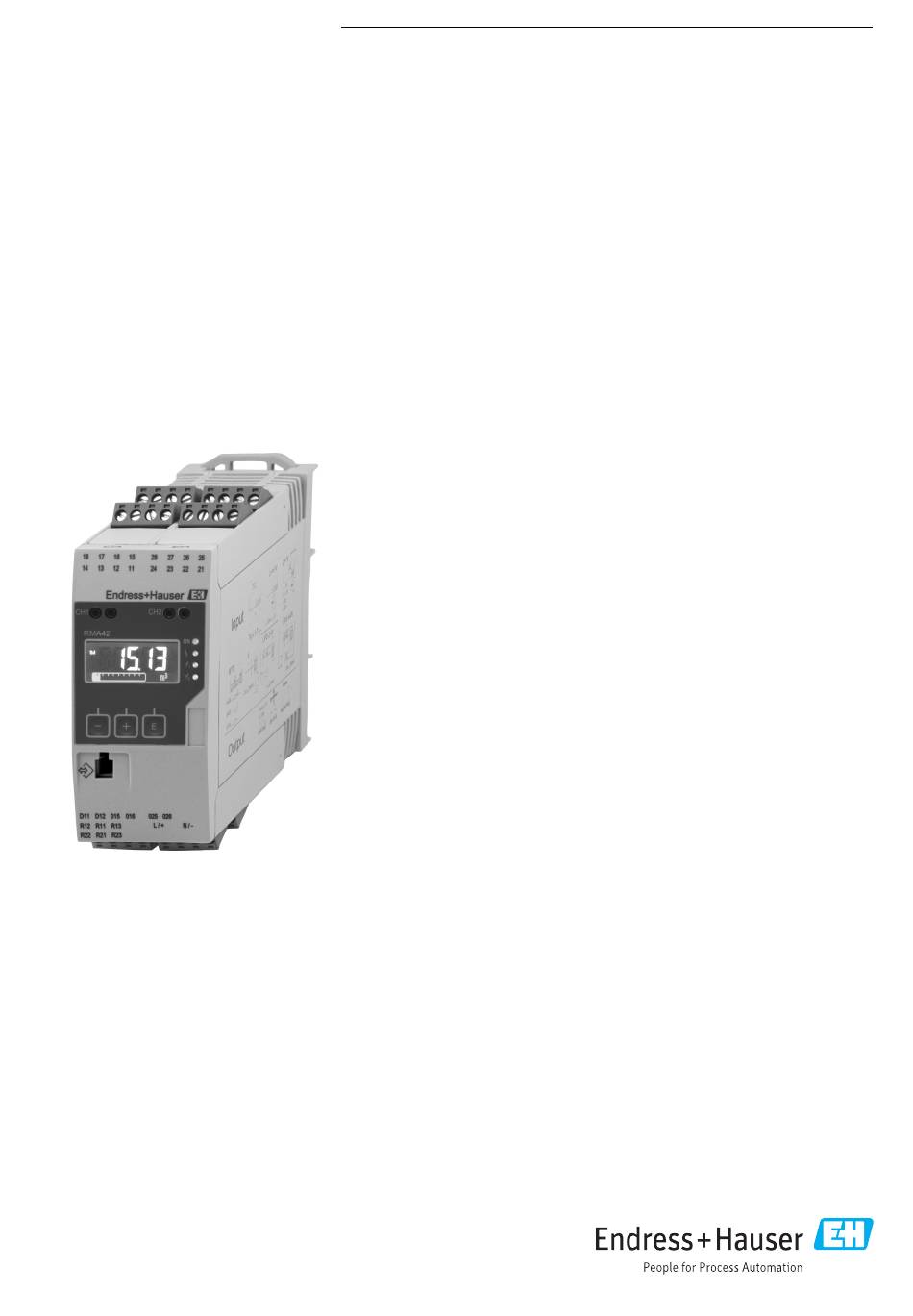

RMA42
Transmetteur de process avec unité de commande
Transmetteur de process numérique pour la
surveillance et la visualisation de valeurs mesurées
analogiques
Domaines d'application
• Construction d' i nstallations automatisées
• Salles de contrôle et armoires électriques
• Laboratoires
• Enregistrement et surveillance de process
• Commande de process
• Adaptation et conversion de signaux
• Transmetteur de signal de seuil conforme WHG
Principaux avantages
• Affichage LCD 7 segments, 5 digits, rétroéclairé
• Matrice librement programmable pour bargraph, unités et désignation du point de
mesure
• 1 ou 2 entrées universelles
• 2 relais (en option)
• Mémorisation des valeurs min./max.
• 1 ou 2 valeurs calculées
• Un tableau de linéarisation avec 32 points pour chaque valeur calculée
• 1 ou 2 sorties analogiques
• Sortie d' é tat numérique (collecteur ouvert)
• Configuration à l' a ide de 3 touches
• Configuration via interface et logiciel FieldCare
Solutions
Services

Publicité

Table des Matières
loading

Sommaire des Matières pour Endress+Hauser RMA42

  • Page 1 Products Solutions Services TI00150R/09/FR/05.16 71329656 Information technique RMA42 Transmetteur de process avec unité de commande Transmetteur de process numérique pour la surveillance et la visualisation de valeurs mesurées analogiques Domaines d'application • Construction d' i nstallations automatisées • Salles de contrôle et armoires électriques •...
  • Page 2: Principe De Fonctionnement Et Construction Du Système

     1 Exemple pour l' a pplication "Pression différentielle" Le transmetteur de process RMA42 alimente le transmetteur et traite les signaux analogiques en provenance de transmetteurs faisant essentiellement partie d' u ne instrumentation de process. Ces signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait...
  • Page 3 RMA42 Entrée Grandeur mesurée Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4…20 mA +10% de dépassement de gamme • Courant de court-circuit : max. 150 mA • Charge : 10 Ω Tension : • 0…10 V, 2…10 V, 0…5 V, 0…1 V, 1…5 V, ±1 V, ±10 V, ±30 V, ±100 mV •...
  • Page 4: Alimentation Par Boucle

    RMA42 Sortie Signal de sortie Une ou deux sorties analogiques, galvaniquement séparées Sortie courant/tension Sortie courant : • 0/4…20 mA • Dépassement de gamme jusqu' à 22 mA Tension : • 0…10 V, 2…10 V, 0…5 V, 1…5 V • Dépassement de gamme : jusqu' à 11 V, résistant aux courts-circuits, I <...
  • Page 5: Alimentation Électrique

    RMA42 Alimentation électrique Affectation des bornes A0011798  2 Affectation des bornes de l' a fficheur de process (relaiss (bornes Rx1-Rx3) et voie 2 (bornes 21-28 et O25/ O26) en option) Tension d'alimentation Alimentation à large gamme 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz Consommation électrique...
  • Page 6 RMA42 Performances Conditions de référence Alimentation : 230 V , 50/60 Hz Température ambiante : 25 °C (77 °F) ± 5 °C (9 °F) Humidité : 20 %...60 % humidité relative Ecart de mesure maximum Entrée universelle : Précision Entrée :...
  • Page 7: Montage

    RMA42 Précision Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Type B (Pt30Rh-Pt6Rh), ± (0,15% de GM +1,5 K (2,7 °F)) 0…1 820 °C (32…3 308 °F) (IEC60584) à partir de 600 °C (1 112 °F) Type S (Pt10Rh-Pt), ±...
  • Page 8: Construction Mécanique

    RMA42 Température de stockage –40…85 °C (–40…185 °F) Altitude limite < 2 000 m (6 560 ft) au-dessus du niveau de la mer Classe climatique Selon IEC 60654-1, classe B2 Indice de protection Boîtier pour rail profilé IP 20 Sécurité électrique Classe de protection II, catégorie de surtension II, degré...
  • Page 9: Opérabilité

    RMA42 Opérabilité Configuration sur site A0011767  4 Eléments d' a ffichage et de configuration du transmetteur de process Connecteurs HART® Affichage Touches de commande Port de raccordement interface PC LED verte ; on = sous tension LED rouge ; on = erreur/alarme LED jaune ;...
  • Page 10: Certificats Et Agréments

    CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. Le produit satisfait aux exigences légales des directives EEU. Le fabricant atteste que l' a ppareil a Marquage EAC passé...
  • Page 11: Accessoires

    Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès d' E ndress+Hauser. Des informations détaillées relatives à la référence de commande concernée sont disponibles auprès de votre agence Endress+Hauser ou sur la page Produit du site Internet Endress+Hauser : www.fr.endress.com.
  • Page 12 www.addresses.endress.com...
