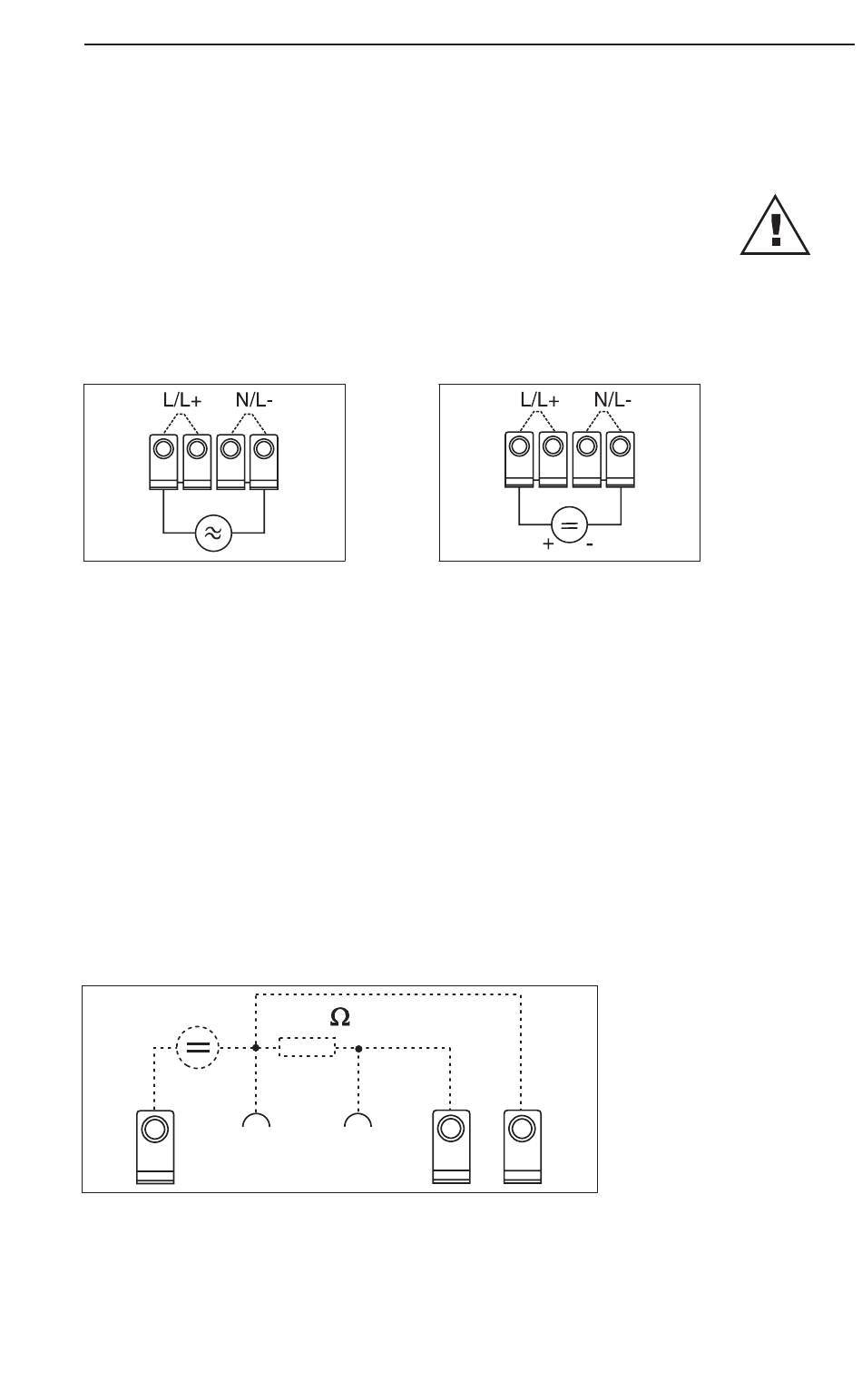

3.2 Connessione dell’alimentazione
Prima di installare l’unità, controllare che la tensione di
-
alimentazione corrisponda a quella indicata sulla targhetta
informativa dell’unità.
In presenza di un’unità funzionante con 90 .. 250 V AC,
-
installare un isolatore sulla linea dello strumento, che
comprenda un fusibile di min. 10 A.
I morsetti L/L+ e N/L- sono collegati internamente e si possono usare come
supporto per la connessione in serie del circuito.
3.3 Connessione dell’alimentazione del circuito
L’unità è dotata di alimentazione del circuito con separazione
galvanica dalla fonte di tensione. Questo significa che eventuali
sensori esterni possono essere alimentati direttamente
dall’unità. La resistenza di comunicazione richiesta per
trasmettitori SMART è già incorporata nell’unità e può essere
facilmente inserita nel circuito di comunicazione. Ciò significa
che un’unità HART può comunicare con lo strumento senza
interrompere il circuito di misura, utilizzando semplicemente le
due prese di comunicazione situate sul frontalino.
-
+
ConnessioneHART
82
Circuito interno
Resistenza di comunicazione
R 250
®
Trasmettitore di processo
83
81
%
