Entretien du système
hydraulique
Contrôle du niveau de liquide
hydraulique/de la boîte-pont
Périodicité des entretiens: Toutes les 200 heures
1. Placez le pulvérisateur sur une surface plane et
horizontale, serrez le frein de stationnement, arrêtez
la pompe, coupez le moteur et retirez la clé du
commutateur d'allumage.
2. Retirez la jauge de la boîte-pont et essuyez-la sur un
chiffon propre (Figure 65).

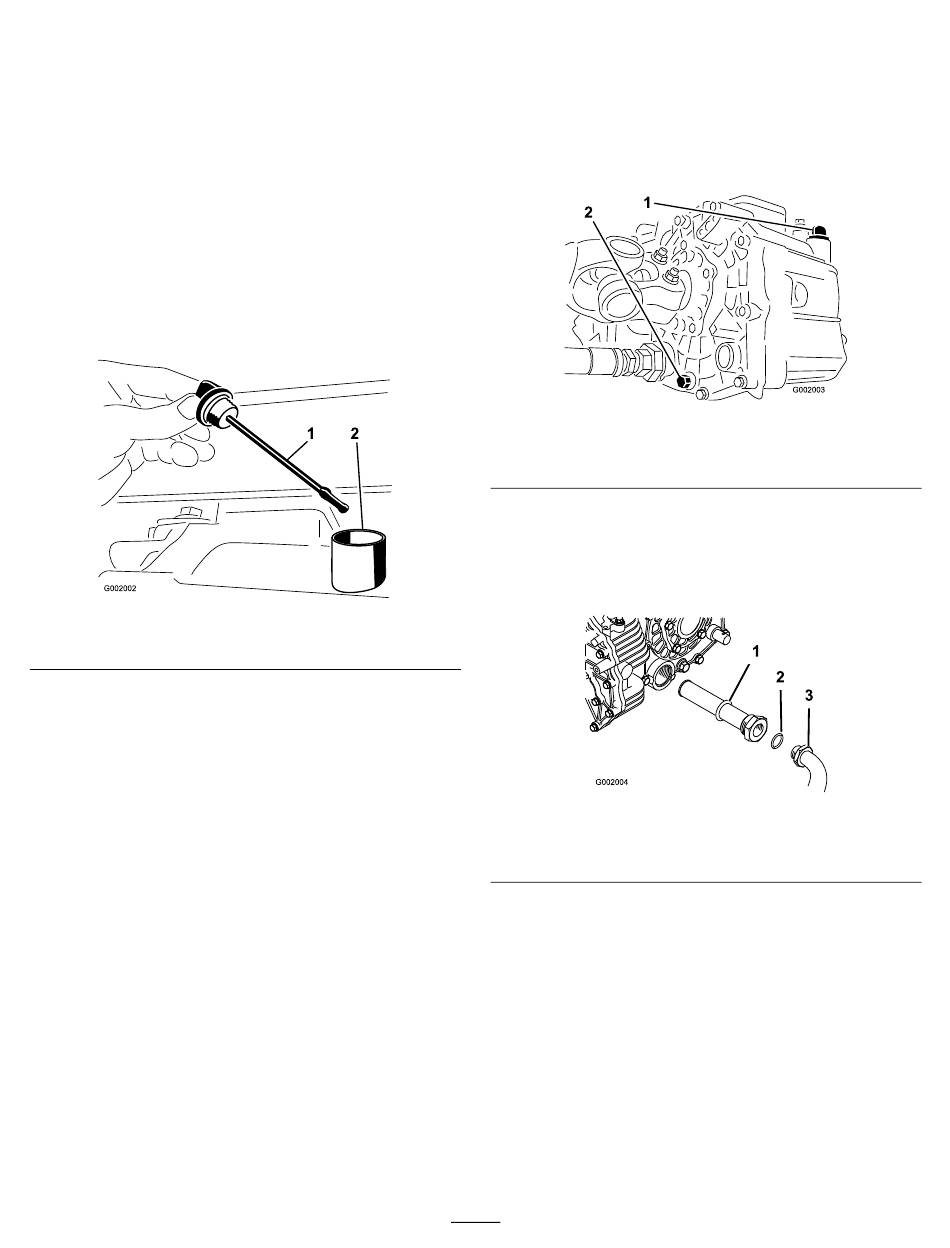

Figure 65
1. Jauge d'huile
Important: Veillez à ce qu'aucune poussière ou
autres impuretés ne tombent dans l'ouverture
lorsque vous contrôlez l'huile de transmission.
3. Remettez la jauge dans le tube en vérifiant qu'elle est
enfoncée au maximum. Sortez de nouveau la jauge
et vérifiez le niveau d'huile.
4. Le niveau du liquide de la boîte-pont doit atteindre
le haut de la partie plate de la jauge. Si ce n'est
pas le cas, versez la quantité d'huile appropriée
dans le réservoir (voir Changement de liquide
hydraulique/de la boîte-pont).
5. Revissez la jauge solidement en place.
Changement de l'huile
hydraulique/de la boîte-pont
Périodicité des entretiens: Toutes les 800 heures/Une
fois par an (la première échéance
prévalant)
1. Placez le pulvérisateur sur une surface plane et
horizontale, serrez le frein de stationnement, arrêtez
2. Trou de remplissage
la pompe, coupez le moteur et retirez la clé du
commutateur d'allumage.
2. Placez un bac de vidange sous le bouchon de vidange
du réservoir.
3. Retirez le bouchon de vidange sur le côté du
réservoir et laissez l'huile s'écouler dans le bac de
vidange (Figure 66).
1. Jauge de liquide
hydraulique
4. Notez l'orientation du flexible hydraulique et du
raccord à 90° raccordé à la crépine.
5. Déposez le flexible hydraulique et le raccord à 90°
(Figure 67).
1. Crépine hydraulique
2. Joint torique
6. Enlevez la crépine et nettoyez-la par rinçage à
contre-courant avec un dégraisseur propre.
7. Laissez sécher la crépine à l'air libre.
8. Montez la crépine pendant la vidange de l'huile.
9. Branchez le flexible hydraulique et le raccord à 90°
à la crépine.
10. Reposez et resserrez le bouchon de vidange.
11. Versez environ 7 litres d'huile Dexron IIl ATF dans
le réservoir.
54
Figure 66
2. Bouchon de vidange
Figure 67
3. Raccord à 90°
