Kit CE

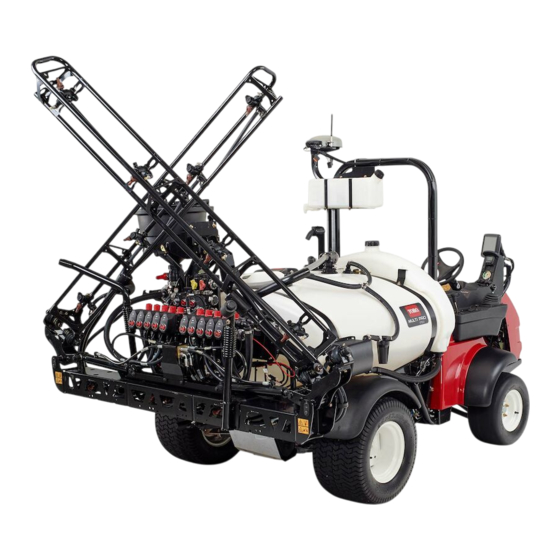

pour pulvérisateurs de pelouse Multi-Pro 1200 et 1250 à partir

de 2005

N° de modèle 106-4840

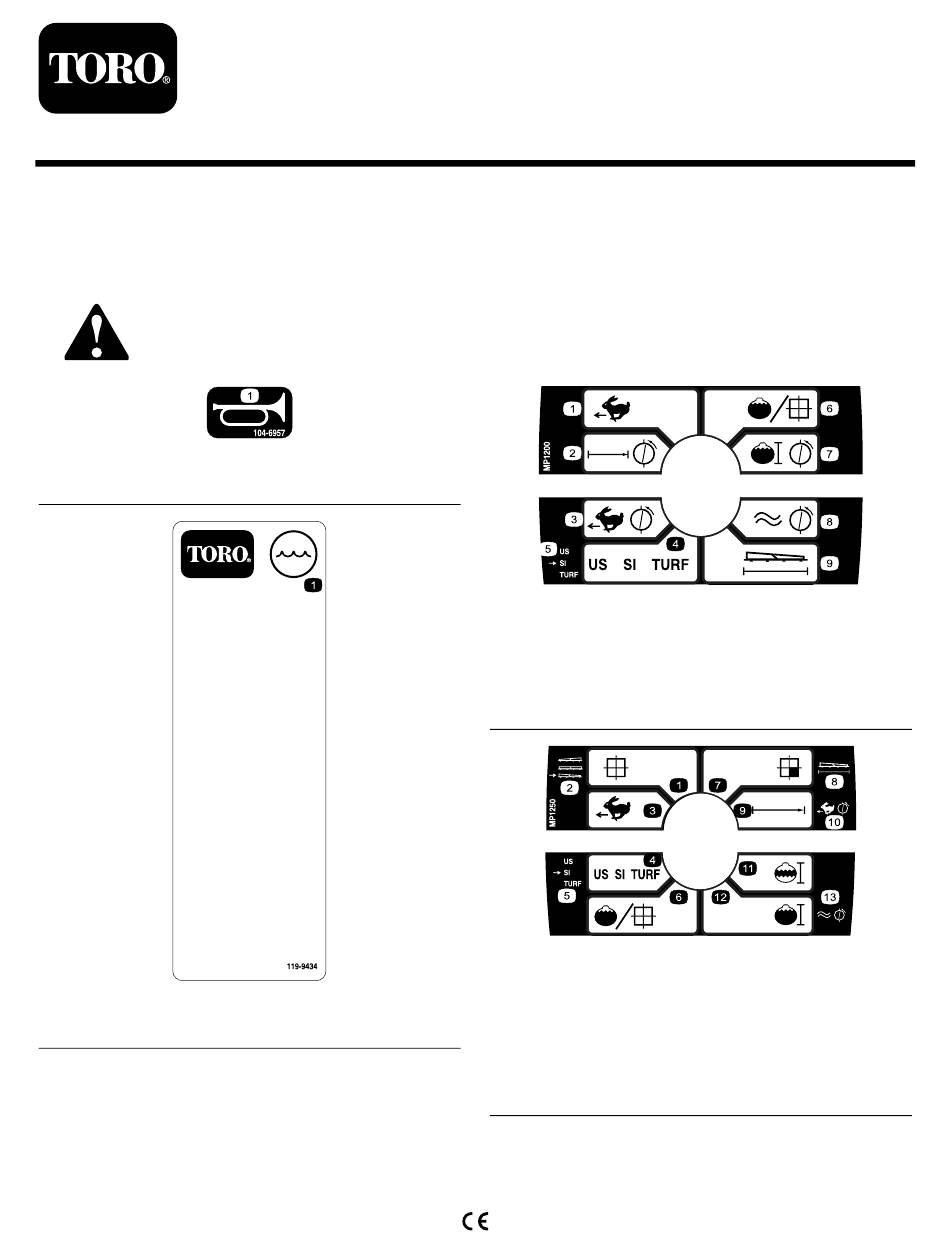

Sécurité

Autocollants de sécurité et d'instruction

Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits

potentiellement dangereux. Remplacez tout autocollant endommagé ou manquant.

104-6957

1. Avertisseur sonore

119-9434

1. Contenu de la cuve

8111 Lyndale Avenue South

Bloomington, MN 55420

1. Vitesse

2. Distance d'étalonnage

3. Étalonnage de vitesse

4. Unités de mesure

5. Sélection d'unités

1. Surface totale

2. Sélection de rampe

3. Vitesse

4. Unités de mesure

5. Sélection d'unités

6. Débit de pulvérisation

7. Sous-zone

Enregistrez votre produit à www.Toro.com.

Form No. 3368-877 Rev A

Instructions de montage

108-3308

6. Débit de pulvérisation

7. Volume étalonnage

8. Étalonnage du débitmètre

9. Largeur

108-3309

8. Largeur

9. Distance

10. Étalonnage de vitesse

11. Sous-volume

12. Volume total

13. Étalonnage du débitmètre

Traduction du texte d'origine (FR)

Imprimé aux États-Unis.

Sommaire des Matières pour Toro Multi-Pro 1200

Page 1 Form No. 3368-877 Rev A Kit CE pour pulvérisateurs de pelouse Multi-Pro 1200 et 1250 à partir de 2005 N° de modèle 106-4840 Instructions de montage Sécurité Autocollants de sécurité et d'instruction Des autocollants de sécurité et des instructions bien visibles sont placés près de tous les endroits potentiellement dangereux.
Page 2 Écrou à embase (1/4 pouce) Manomètre Installez le manomètre. Avertisseur sonore Boulon (5/16 x 3/4 pouce) Posez l'avertisseur sonore. Écrou à embase (5/16 pouce) Autocollant 104-6957, avertisseur Posez l'autocollant de l'avertisseur sonore sonore. Autocollant 108-3308, Multi-Pro 1200 Posez l'autocollant Spray-Pro™. Autocollant 108-3309, Multi-Pro 1250...
Page 3 Procédure Description Qté Utilisation Contacteur de frein Boulon (5/16 x 5/8") Montez le contacteur de frein Rondelle-frein Écrou (5/16 pouce) Feu arrière Support de feu arrière (machines jusqu'au numéro de série 259999999) Support de feu arrière (machines à partir Posez le feu arrière et le support. du numéro de série 260000001) Écrou élastique (1/4 pouce) Boulon (5/16 x 3/4 pouce)
Page 4 Installation de la protection de Installation du manomètre pompe Pièces nécessaires pour cette opération: Pièces nécessaires pour cette opération: Manomètre Support de la protection Procédure Protection - entraînement de pompe Boulon à embase (1/2 x 1/4") Remplacez le manomètre existant par le nouveau manomètre, capable d'afficher la pression en kPa.
Page 5 Pose de l'avertisseur sonore Pièces nécessaires pour cette opération: Avertisseur sonore G002961 Boulon (5/16 x 3/4 pouce) Figure 5 Écrou à embase (5/16 pouce) 1. Bouton d'avertisseur 3. Colonne de direction sonore 2. Tableau de bord Procédure Préparez la machine pour l'installation de l'avertisseur sonore.
Page 6 2. Partie inférieure Procédure Posez les autocollants suivants selon le modèle de pulvérisateur Multi-Pro correspondant : • Multi-Pro 1200, autocollant numéro 108-3308 Installation du contacteur de • Multi-Pro 1250, autocollant numéro 108-3309 frein 1. Nettoyez la surface de pose de l'autocollant autour du moniteur Spray-Pro pour éliminer toute trace de...
Page 7 Pose du feu arrière et du support Pièces nécessaires pour cette opération: Feu arrière Support de feu arrière (machines jusqu'au numéro de série 259999999) Support de feu arrière (machines à partir du numéro de série 260000001) Écrou élastique (1/4 pouce) Figure 9 Boulon (5/16 x 3/4 pouce) 1.
Page 8 1. Posez le support de feu arrière sur le support de rampe centrale avec 2 boulons (5/16 x 3/4 pouce) et 2 écrous à embase (5/16 pouce) (Figure 12). 2. Fixez le feu arrière sur son support avec 2 écrous ((1/4 pouce)) (Figure 12).
Page 9 2. Enlevez tous les serre-câbles existants qui retiennent les flexibles hydrauliques et séparez le petit faisceau de câbles (Figure 16). 3. Placez la grande gaine sur les flexibles hydrauliques uniquement. Remarque: La fente de la gaine doit être positionnée vers l'avant du véhicule (à l'opposé de l'utilisateur).
Page 10 Figure 18 1. Câble d'alimentation 3. Câble noir relié au bloc de rouge sortant du faisceau mise à la terre Figure 17 de câblage. 2. Solénoïde, côté gauche 1. Câbles blanc et rouge 4. Contacteur d'avertisseur tel que déterminé par la sonore position de conduite 2.
Page 11 Trouvez l'ardoise effaçable de contenu de la cuve dans les pièces détachées. Le dos magnétique permet de la fixer sur n'importe quelle surface métallique. The Toro® Company recommande de la fixer sur le ROPS, juste derrière le poste de conduite. Placez l'ardoise sur l'arceau de sécurité.
Page 12 Schémas Schéma électrique (Rev. A)
