1

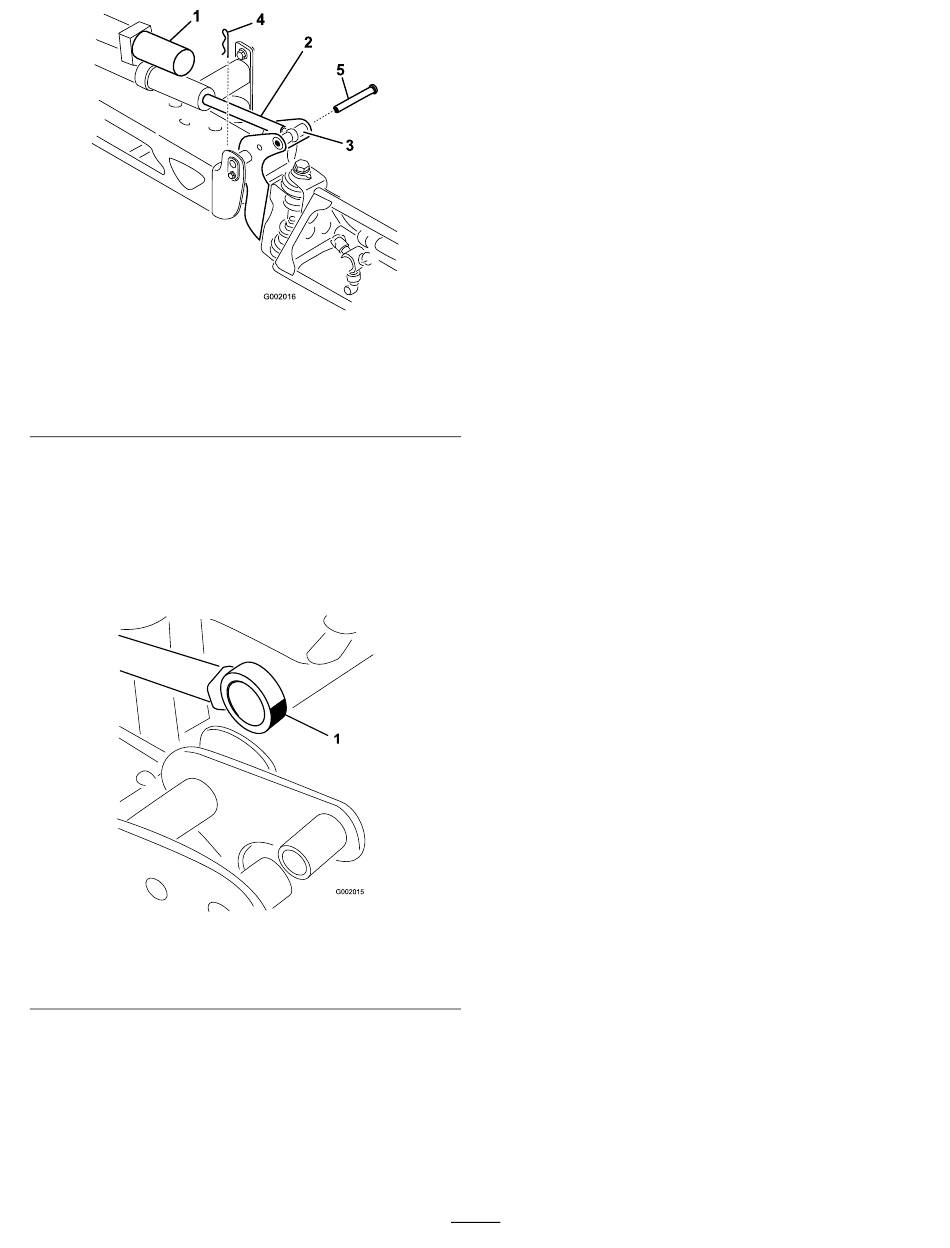

Figure 42
1. Actionneur
2. Tige d'actionneur
3. Logement d'axe de pivot
de rampe
3. Soulevez la rampe et déposez l'axe (Figure 42).
Abaissez lentement la rampe au sol.
4. Vérifiez l'état de l'axe et remplacez-le au besoin.
5. Manipulez le côté roulement de la tige d'actionneur et
appliquez de la graisse dans le roulement (Figure 43).
Essuyez tout excès de graisse.
Figure 43
Rampe droite
1. Graissez le roulement
6. Élevez la rampe pour aligner le pivot sur la tige
d'actionneur. Tout en maintenant la rampe, insérez
l'axe dans le pivot de rampe et la tige d'actionneur
(Figure 42).
4
2
5
3
G002016
4. Goupille fendue
5. Axe
7. Une fois l'axe en position, relâchez la rampe et
fixez l'axe au moyen de la goupille fendue retirée
précédemment.
8. Répétez la procédure pour chaque roulement de tige
d'actionneur.
