Broches de positionnement
Support de fixation

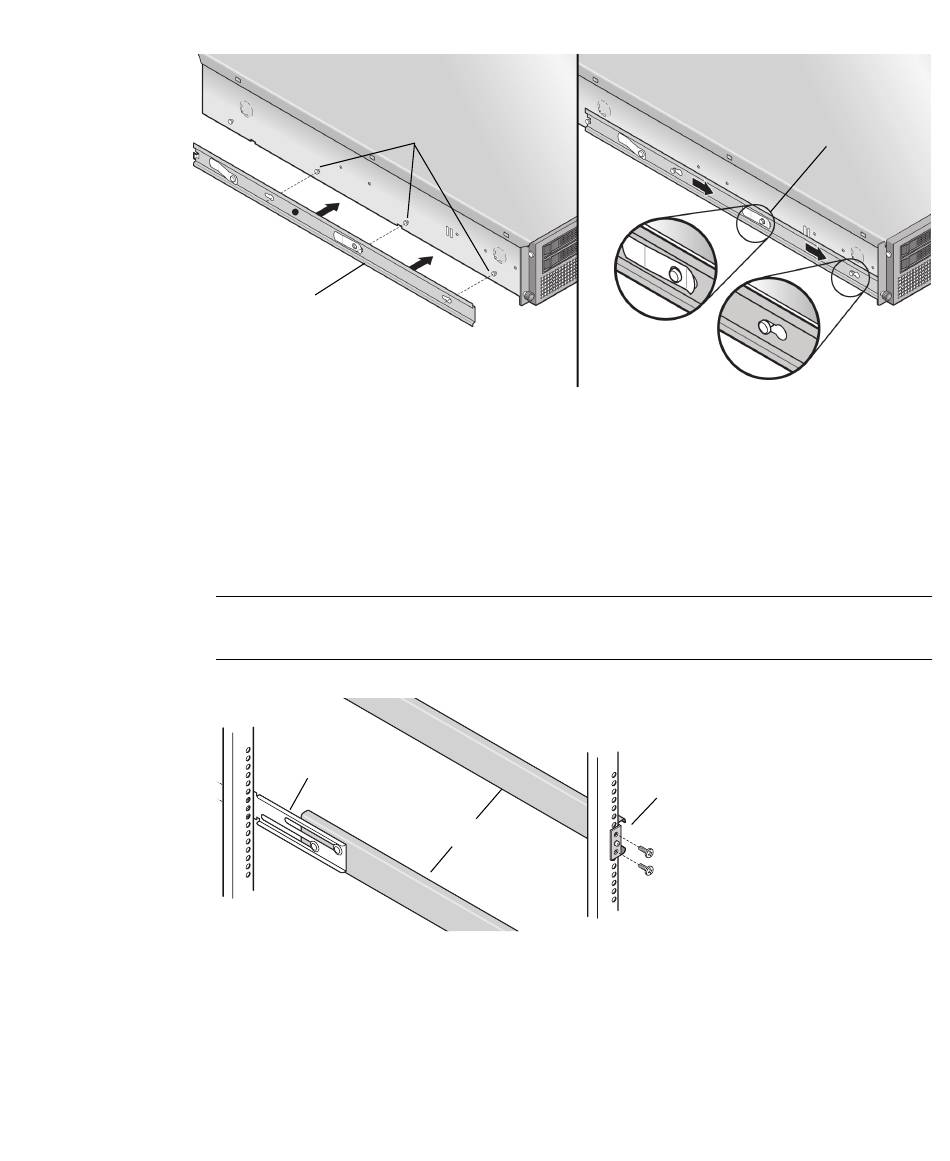

Montage des supports de fixation des rails à glissière sur le serveur Sun
FIGURE 1-2
Fire V40z
2. Montez les rails à glissière de chaque côté du rack comme illustré à la
fixez-les avec les vis prévues à cet effet.
Positionnez la partie finale du rail munie du support réglable à l'arrière du rack
comme illustré.
Remarque – Laissez ouvert les orifices des vis centrales sur chaque support de fixation
frontal pour l'insertion des vis à oreille sur le serveur.
Support de fixation
arrière (réglable)
Montage des rails à glissière dans le rack
FIGURE 1-3
Rails à glissière
Chapitre 1 Installation du matériel et démarrage
Languette de verrouillage
Support de fixation
frontal
et
FIGURE 1-3
