Description de l'appareil
3.2
Boîtier ouvert

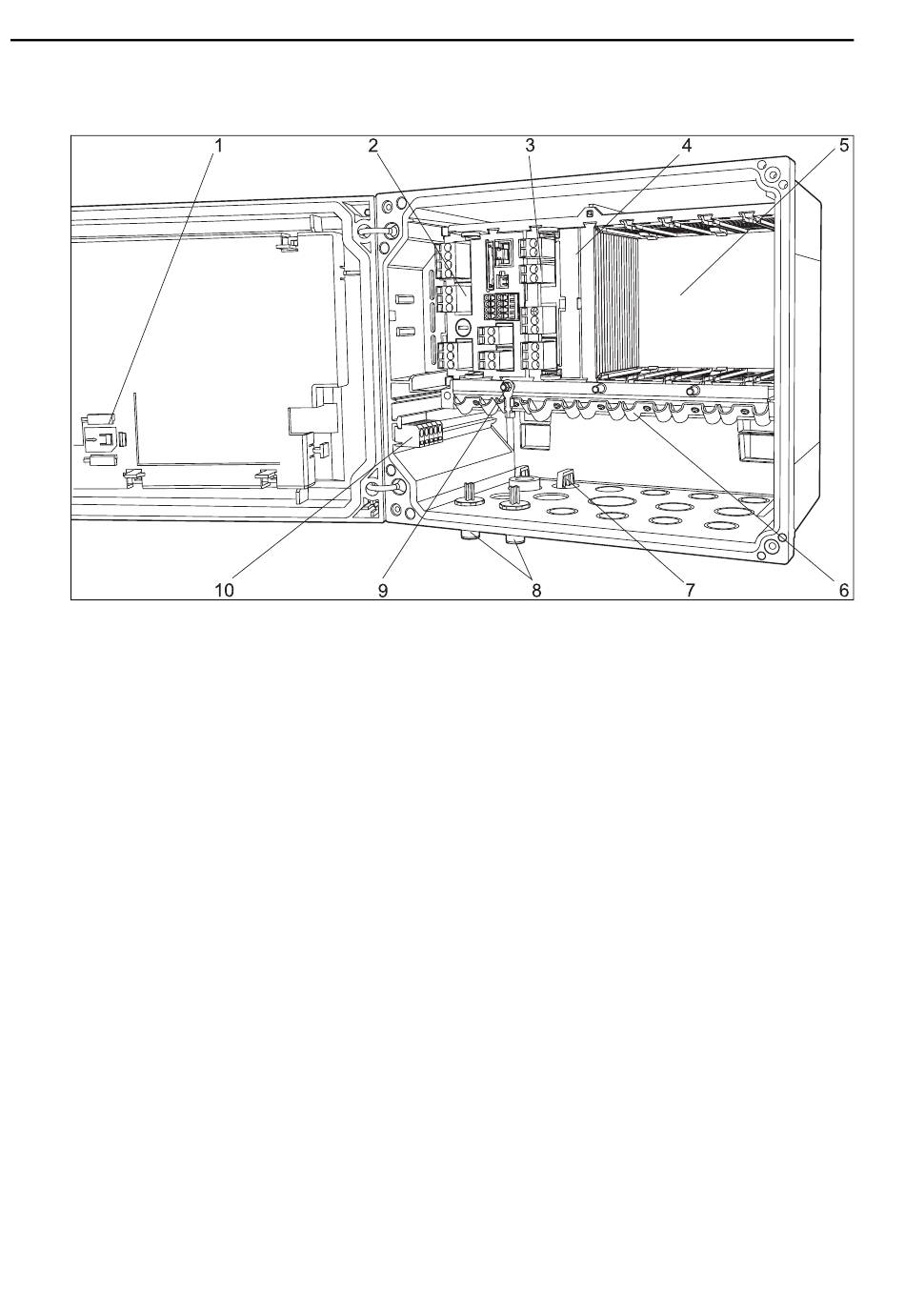

Fig. 2 : Avec couvercle de l'afficheur ouvert (sans câblage)
1
Emplacement de rangement pour la carte SD
2
Module de base
3
Module d'extension (en option)
4
Protection contre les contacts accidentels,
couvercle aveugle et couvercle d'extrémité
5
Zone de raccordement pour les extensions
ultérieures
3.3
Désignation des entrées/sorties
L'équipement électronique suit un concept modulaire :
• Il existe plusieurs emplacements pour les modules électroniques. Ceux-ci sont appelés "slots".
• Les slots sont numérotés en continu dans le boîtier. Le slot 1 est toujours réservé au module
de base.
• Chaque module électronique possède une ou plusieurs entrées/sorties.
• Les entrées/sorties sont numérotées en continu par module électronique.
• Le logiciel détecte automatiquement les entrées/sorties présentes.
10
6
Rail de montage des câbles
7
Obturateur pour perçage de presse-étoupe
8
Connecteur M12 pour le raccordement du capteur
(en option)
9
Boulon fileté pour la connexion du conducteur de
protection
10
Bornes de répartition pour L, N ou signaux
commutés
Liquiline CM442
a0012444
Endress+Hauser
