Liquiline CM442

5.5.2 Types de capteur avec protocole Memosens

Types de capteur

Capteurs numériques sans

tension d'alimentation

supplémentaire

Capteurs numériques avec

tension d'alimentation

supplémentaire

5.5.3 Raccordement de capteurs avec protocole Memosens

Types de raccordement

Raccordement direct du câble de capteur au bornier du module de base

En option : connexion enfichable du câble de capteur au connecteur de capteur femelle

M12 situé sur le dessous de l'appareil. Pour cette connexion, le câblage dans l'appareil est

déjà réalisé en usine.

1. Raccordement direct des embouts du câble de capteur au module de base

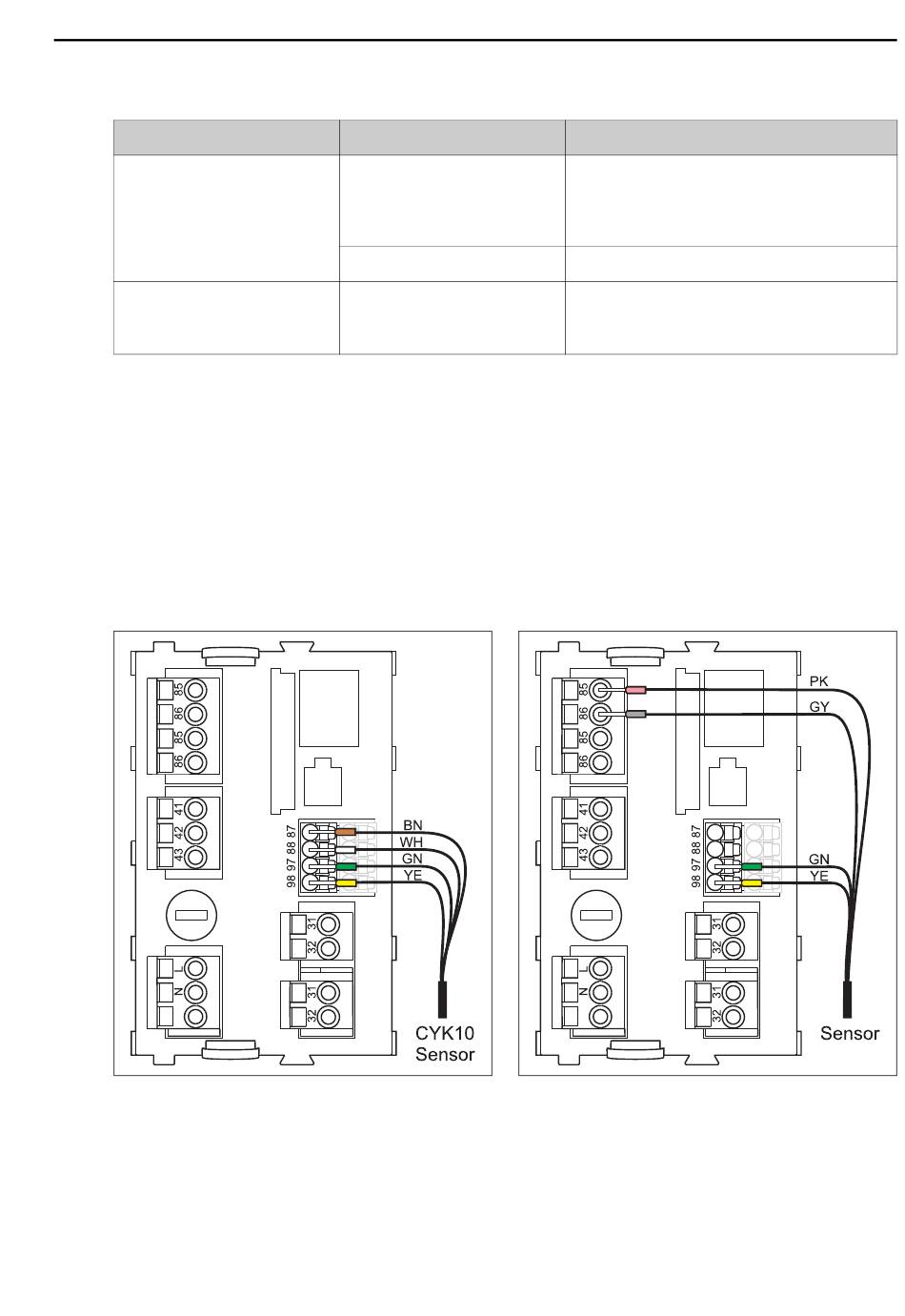

Fig. 35 : Sans tension d'alimentation supplémentaire

Endress+Hauser

Câbles de capteur

CYK10 avec connecteur

enfichable et transmission

inductive des signaux

Câbles surmoulés

a0012459

Capteurs

• Capteurs pH

• Capteurs redox

• Capteurs d'oxygène ampérométriques

• Capteurs de conductivité, mesure conductive

Capteurs de conductivité, mesure inductive

• Capteurs de turbidité

• Capteurs de nitrates

• Capteurs d'oxygène optiques

Fig. 36 : Avec tension d'alimentation supplémentaire

Câblage

a0012460
