Page 1 Products Solutions Services BA01225C/14/FR/10.18 71420532 2018-04-30 Valable à partir de la version 01.06.06 Manuel de mise en service Liquiline CM442R/CM444R/ CM448R Transmetteur multivoie 4 fils universel Montage en armoire de commande...
Page 3 Liquiline CM442R/CM444R/CM448R Sommaire Sommaire Accès au menu de configuration via Informations relatives au l' a fficheur local ..... . .
Page 4 Sommaire Liquiline CM442R/CM444R/CM448R 15.3 Fonctionnalités supplémentaires ..144 15.4 Logiciel ......146 15.5 Autres accessoires .
Page 5 Liquiline CM442R/CM444R/CM448R Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)
Page 6 Informations relatives au document Liquiline CM442R/CM444R/CM448R Documentation En complément de ce manuel de mise en service, vous trouverez les documentations suivantes sur les pages produit de notre site internet : • Manuel d' I nstructions condensées Liquiline CM44xR, KA01160C • Manuel de mise en service Memosens, BA01245C –...
Page 7 Liquiline CM442R/CM444R/CM448R Consignes de sécurité de base Consignes de sécurité de base Exigences imposées au personnel • Le montage, la mise en service, la configuration et la maintenance du dispositif de mesure ne doivent être confiés qu' à un personnel spécialisé et qualifié.
Page 8 Consignes de sécurité de base Liquiline CM442R/CM444R/CM448R 2.2.4 Environnement de l'installation L' a ppareil et les alimentations associées peuvent être utilisées avec 24 V AC, 24 V DC ou 100 à 230 V AC et garantissent une protection selon IP20.
Page 9 Liquiline CM442R/CM444R/CM448R Consignes de sécurité de base Sécurité du produit 2.5.1 Etat de la technique Ce produit a été construit et contrôlé dans les règles de l' a rt, il a quitté nos locaux dans un état technique parfait. Les directives et normes européennes en vigueur ont été respectées.
Page 10 Description de l' a ppareil Liquiline CM442R/CM444R/CM448R Description de l'appareil Vue d'ensemble A0025815  1 Appareil avec afficheur externe en option (sans câble) Appareil à quatre ou huit voies Bornier Modules d' e xtension (en option) Module de base Protection, module aveugle Appareil à...
Page 11 Liquiline CM442R/CM444R/CM448R Description de l' a ppareil Codage des slots et des ports Slots BASE-E Ports  2 Codage des slots et des ports du module hardware • Les entrées sont affectées aux voies de mesure dans l' o rdre croissant des slots et des ports.
Page 12 Description de l' a ppareil Liquiline CM442R/CM444R/CM448R Plan des bornes Les bornes ont un nom unique, ainsi déterminé : N° slot : n° port : borne Exemple, contact NO d'un relais Appareil avec 4 entrées pour capteurs numériques, 4 sorties courant et 4 relais •...
Page 13 Liquiline CM442R/CM444R/CM448R Réception des marchandises et identification du produit Réception des marchandises et identification du produit Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 14 4. Entrez la référence de commande figurant sur le plaque signalétique dans le champ de recherche. Sélectionnez ensuite Recherche.  Les détails de chaque caractéristique (option sélectionnée) de la référence de commande sont affichés. Adresse du fabricant Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Contenu de la livraison La livraison comprend : •...
Page 15 Liquiline CM442R/CM444R/CM448R Réception des marchandises et identification du produit • FM3810 • ANSI/ISA NEMA250 • IEC 60529 • CAN/CSA-C22.2 No. 0 • CAN/CSA C22.2 No. 94 • CSA Std. C22.2 No. 213 • CAN/CSA-C22.2 No. 61010-1 • CAN/CSA-C22.2 No. 60529 •...
Page 16 Montage Liquiline CM442R/CM444R/CM448R Montage Conditions de montage 5.1.1 Dimensions 97 (3.82) TS 35 83 (3.27) TS 35 99 (3.90) A0025344  5 Dimensions en mm (inch) Endress+Hauser...
Page 17 Liquiline CM442R/CM444R/CM448R Montage 205.5 (8.09) TS 35 97 (3.82) TS 35 220 (8.66) A0025345  6 Dimensions en mm (inch) 5.1.2 Montage sur rail profilé selon IEC 60715 ATTENTION En pleine charge, l'alimentation peut devenir très chaude Risque de brûlure ! ‣...
Page 18 Montage Liquiline CM442R/CM444R/CM448R AVIS Mauvais emplacement de montage dans l'armoire de commande, distances non respectées Risque de dysfonctionnement dû à l' a ccumulation de chaleur et aux interférences des appareils voisins ! ‣ Ne placez pas l' a ppareil directement au-dessus d' u ne source de chaleur. Les spécifications de température doivent être respectées.
Page 19 Liquiline CM442R/CM444R/CM448R Montage 5.1.3 Montage mural 83 (3.27) 205.5 (8.09) 4.5 (0.18) 4.5 (0.18) A0025370  8 Gabarit de perçage pour montage mural en mm (inch) Endress+Hauser...
Page 20 Montage Liquiline CM442R/CM444R/CM448R 5.1.4 Montage de l'afficheur externe La plaque de montage sert également de gabarit de perçage. Les repères latéraux vous aident à marquer la position des perçages. 140 (5.51) 105 (4.13) 4 x min. Ø 8 (0.31) min. Ø 15 (0.59) A0025371 ...
Page 21 Liquiline CM442R/CM444R/CM448R Montage Montage de l'appareil 5.2.1 Montage sur rail profilé La procédure de montage est la même pour tous les appareils Liquiline. L' e xemple montre un CM448R. 1. A la livraison, les pattes de fixation pour montage sur rail profilé sont "repliées".
Page 22 Montage Liquiline CM442R/CM444R/CM448R 5.2.3 Montage de l'afficheur externe en option ATTENTION Trous à arêtes vives, non ébavurés Risque de blessure, risque d' e ndommager le câble de l' a fficheur ‣ Ebavurez spécialement le perçage du milieu pour le câble de l' a fficheur.
Page 23 Liquiline CM442R/CM444R/CM448R Montage 5. Passez le câble de l' a fficheur par le trou du milieu et connectez l' a fficheur de l' e xtérieur via les quatre perçages avec les vis torx dévissées jusqu' a u dernier demi- tour (mais toujours en place !). Assurez-vous que le cadre en caoutchouc (joint, en bleu) n' e st pas endommagé...
Page 24 Montage Liquiline CM442R/CM444R/CM448R AVIS Erreur de montage Des dommages, par ex. du câble, ou des dysfonctionnements sont possibles ‣ Posez les câbles de sorte qu' i ls ne risquent pas d' ê tre écrasés, par ex. lors de la fermeture de la porte de l' a rmoire.
Page 25 Liquiline CM442R/CM444R/CM448R Raccordement électrique Raccordement électrique Conditions de raccordement 6.1.1 Via HART (par ex. via modem HART et FieldCare) A0028995  11 HART via modem Module appareil Base L, H ou E : sortie courant 1 avec HART Modem HART pour raccordement au PC, par ex. Commubox FXA191 (RS232) ou FXA195...
Page 26 Raccordement électrique Liquiline CM442R/CM444R/CM448R 6.1.3 Via Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291 FieldCare / Webbrowser Ethernet A0028993  13 Modbus RS485 Résistance de terminaison 6.1.4 Via Ethernet/serveur web/Modbus TCP/EtherNet/IP Modbus TCP client FieldCare/ Webbrowser Ethernet...
Page 27 Liquiline CM442R/CM444R/CM448R Raccordement électrique AVIS L'appareil n'a pas d'interrupteur secteur. ‣ Le client doit prévoir un sectionneur protégé à proximité de l' a ppareil. ‣ Le sectionneur doit être un commutateur ou un disjoncteur et être marqué comme sectionneur pour l' a ppareil.
Page 28 Raccordement électrique Liquiline CM442R/CM444R/CM448R 6.2.2 Raccordement de l'alimentation pour le CM442R – – – – – L / + N / – – A0025364 A0012404  15 Raccordement de l' a limentation à BASE-H ou -  16 Schéma de raccordement général pour BASE-H ou -L Alimentation 100 à...
Page 29 Liquiline CM442R/CM444R/CM448R Raccordement électrique 6.2.3 Raccordement de l'alimentation pour le CM444R et le CM448R – – – – + RD - BK – – Power L/+ N/– PE L/+ N/– * A0015873 A0025365  18 Schéma de raccordement général BASE-E et ...
Page 30 Raccordement électrique Liquiline CM442R/CM444R/CM448R Raccordement des capteurs 6.3.1 Types de capteur avec protocole Memosens Capteurs avec protocole Memosens Types de capteur Câble de capteur Capteurs Capteurs numériques sans Avec connexion • Capteurs de pH alimentation interne enfichable et • Capteurs de redox supplémentaire...
Page 31 Liquiline CM442R/CM444R/CM448R Raccordement électrique 6.3.2 Raccordement de la terre fonctionnelle Vous devez toujours raccorder le rail de raccordement à PE à partir du point neutre central de l' a rmoire de commande. Utilisez le conducteur fourni avec le câble Memosens avec le serre-câble pour la borne de terre fonctionnelle au rail de raccordement de l' a ppareil.
Page 32 Raccordement électrique Liquiline CM442R/CM444R/CM448R Sensor Sensor A0023038 A0023039  20 Capteurs sans tension d' a limentation  21 Capteurs avec tension d' a limentation supplémentaire supplémentaire Sensor Sensor 1 Sensor 2 Sensor A0033206  22 Capteurs avec et sans tension d' a limentation supplémentaire sur le module capteur 2DS...
Page 33 Liquiline CM442R/CM444R/CM448R Raccordement électrique ‣ Si des blindages supplémentaires sont nécessaires, raccordez-les à PE au centre dans l' a rmoire de commande via des borniers non fournis. 6.4.1 Entrées et sorties numériques Module DIO – – – – – –...
Page 34 Raccordement électrique Liquiline CM442R/CM444R/CM448R 6.4.3 Sorties courant – – – – – –  28 Schéma de  29 Module  30 Schéma de  27 Module raccordement raccordement 6.4.4 Relais Module 2R Module 4R  31 Module  32 Schéma de...
Page 35 Liquiline CM442R/CM444R/CM448R Raccordement électrique Exemple : Raccordement de l'unité de nettoyage 71072583 pour CAS40D AVIS Consommation électrique trop élevée pour le relais d'alarme du Liquiline ! Peut causer des dommages irréversibles au module de base ‣ Raccordez uniquement l' u nité de nettoyage aux bornes d' u n module additionnel (AOR, 2R ou 4R), pas au relais d' a larme du module de base.
Page 36 Raccordement électrique Liquiline CM442R/CM444R/CM448R Raccordement de la communication numérique 6.5.1 Module 485 128/SW Service DGND Termi- nation RS485  38 Schéma de  37 Module raccordement Borne PROFIBUS DP Modbus RS485 Non connecté DGND DGND LED sur la face avant du module Désignation...
Page 37 Liquiline CM442R/CM444R/CM448R Raccordement électrique Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus, uniquement via la configuration locale Service Si le commutateur est sur "ON", les réglages de l' u tilisateur pour l' a dressage...
Page 38 Raccordement électrique Liquiline CM442R/CM444R/CM448R Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus, uniquement via la configuration locale Service Si le commutateur est sur "ON"...
Page 39 Liquiline CM442R/CM444R/CM448R Raccordement électrique 6.5.3 Terminaison de bus Il existe 2 possibilités pour la terminaison du bus : 1. Terminaison interne (via le commutateur DIP sur la platine du module) "OFF" "ON"  41 Commutateur DIP pour la terminaison interne ‣...
Page 40 Raccordement électrique Liquiline CM442R/CM444R/CM448R on off on off on off A0026776 A0026777 A0026778  43 Adresse PROFIBUS valide  44 Adresse Modbus valide 195  45 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126,...
Page 41 Liquiline CM442R/CM444R/CM448R Raccordement électrique Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettez l' a ppareil en service que si vous pouvez répondre par oui à toutes les questions suivantes.
Page 42 Intégration système Liquiline CM442R/CM444R/CM448R Intégration système Serveur Web 7.1.1 Raccordement ‣ Raccordez le câble de communication de l' o rdinateur au port RJ45 du module 485 ou du module ETH. 485 / ETH Web Browser A0026779  46 Raccordement serveur web/Ethernet 7.1.2...
Page 43 • Vous pouvez réaliser les réglages confortablement à l' a ide du clavier du PC. Au lieu d' u tiliser un navigateur Internet, vous pouvez aussi utiliser FieldCare pour la configuration via Ethernet. Les DTM ethernet nécessaires pour cela font partie de la "Endress+Hauser Interface Device DTM Library". Téléchargement : https://portal.endress.com/webdownload/FieldCareDownloadGUI/ Interface service L' i nterface service permet de raccorder l' a ppareil à...
Page 44 Intégration système Liquiline CM442R/CM444R/CM448R FieldCare FXA291 A0026788  48 Vue d' e nsemble du raccordement 7.2.2 Etablissement de la connexion de données 1. Démarrez FieldCare. 2. Etablissez une connexion avec la Commubox. Pour cela, sélectionnez le ComDTM "CDI Communication FXA291".
Page 45 Liquiline CM442R/CM444R/CM448R Intégration système 7.3.2 PROFIBUS DP Avec le module de bus de terrain 485 et la version d' a ppareil appropriée, vous pouvez communiquer via PROFIBUS DP. ‣ Raccordez le câble de données PROFIBUS aux bornes du module de bus de terrain conformément à...
Page 46 Options de configuration Liquiline CM442R/CM444R/CM448R Options de configuration Aperçu 8.1.1 Eléments d'affichage et de configuration (uniquement avec afficheur en option) Outlet 1 11:09:15 29.01.2013 CH 1:1 pH 6.99 pH CH 1:1 Temperature 25.1 °C CH 1:2 Nitrate 9.02 mg/l CH 2:1 SAC 2.02 1/m...
Page 47 Liquiline CM442R/CM444R/CM448R Options de configuration Accès au menu de configuration via l'afficheur local 8.2.1 Concept de configuration (avec afficheur en option) ‣ ‣ Appuyer sur la touche programmable : sélectionner Tourner le navigateur : déplacer le curseur dans le directement le menu...
Page 48 Options de configuration Liquiline CM442R/CM444R/CM448R 2. Choisissez de verrouiller les touches avec ou sans mot de passe.  Les touches sont verrouillées. Il n' e st plus possible de faire d' e ntrée. Dans la barre des touches programmables, apparaît le symbole A la livraison, le mot de passe est 0000.
Page 49 Liquiline CM442R/CM444R/CM448R Options de configuration 8.3.4 Actions • Une action est déclenchée à l' a ide de la fonction correspondante. • Une action est reconnaissable à ce symbole placé devant : • Exemples d' a ctions typiques : – Effacer des entrées de registre –...
Page 50 Options de configuration Liquiline CM442R/CM444R/CM448R 8.3.6 Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques . • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
Page 51 Liquiline CM442R/CM444R/CM448R Mise en service Mise en service Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.
Page 52 Mise en service Liquiline CM442R/CM444R/CM448R 9.2.2 Comportement de l'affichage Menu/Opération/Affichage Fonction Options Info Contraste 5 à 95 % Adaptez les réglages de l' é cran à votre environnement de travail. Réglage par défaut 50 % Rétroéclairage = Automatique Le rétroéclairage se désactive après un court Rétroéclairage...
Page 53 Liquiline CM442R/CM444R/CM448R Mise en service Menu/Opération/Personnalisation des écrans Fonction Options Info Valeur mesurée Sélection Vous pouvez afficher différentes valeurs Dépend de l' e ntrée principales, secondaires et brutes selon le type Source de données est d' e ntrée. une entrée Réglage par défaut...
Page 54 Configuration Liquiline CM442R/CM444R/CM448R Configuration 10.1 Affichage 10.1.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • Avec MENU, CAL et DIAG , vous accédez directement au menu logiciel spécifique.
Page 55 Liquiline CM442R/CM444R/CM448R Configuration Type de capteur Valeur principale Valeur principale / Toutes les valeurs secondaire Nitrates Nitrates Nitrates, température Valeur principale, Valeur brute, Température Turbidité Turbidité Turbidité, température Valeur principale, Valeur brute, Température Coefficient d' a bsorption CAS, température Valeur principale, Valeur brute, spectrale (CAS) Température...
Page 56 Configuration Liquiline CM442R/CM444R/CM448R Icône Emplacement Description Après le numéro de voie Heartbeat diagnostics : L' é tat du capteur est mauvais Après le numéro de voie Heartbeat diagnostics : L' é tat du capteur est OK Uniquement mesure de pH ou de redox S' i l y a plusieurs messages de diagnostic simultanément, seul le symbole du message...
Page 57 Liquiline CM442R/CM444R/CM448R Configuration 10.2.2 Date et heure Menu/Configurer/Configuration générale/Date/heure Fonction Options Info Régler la date Dépend du format Mode d' é dition : Jour (2 chiffres) : 01 à 31 Mois (2 chiffres) : 01 à 12 Année (4 chiffres) : 1970 à 2106 Régler heure...
Page 58 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info ‣ Menu configuration Sélection Choisissez si un hold doit être émis lorsque • Désactivé le menu respectif s' o uvre. Menu diagnostics • Activé Réglage par défaut Désactivé Etalonnage en cours Réglage par défaut...
Page 59 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Configuration générale/Registres Fonction Options Info Registres de données Nouveau Vous pouvez créer un maximum de 8 registres de données. Nom du registre Texte libre, 20 caractères ‣ Source de données Sélection Sélectionnez une source de données pour les •...
Page 60 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Configuration générale/Registres Fonction Options Info Source de données Lecture seule Uniquement pour information. Si vous souhaitez consigner une autre valeur, effacez ce registre et Valeur mesurée créez-en un autre. Tps registre restant Lecture seule Indique les jours, les heures et les minutes restant jusqu' à...
Page 61 Liquiline CM442R/CM444R/CM448R Configuration Exemple : Nouveau registre de données (Configurer/Configuration générale/ Registres/Registres de données/Nouveau) 1. Effectuez les réglages : • Nom du registre Attribuez un nom. Exemple : "01". • Source de données Sélectionnez une source de données. Exemple : Capteur connecté à la voie 1 (CH1).
Page 62 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/(Configuration générale ou Entrées<voie capteur>)/Configuration étendue/Réglages diagnostics/Comportement diag. Fonction Options Info Statut signal Sélection Les messages sont répartis en différentes • Maintenance (M) catégories d' e rreur selon NAMUR NE 107. • En dehors des ‣ Choisissez si vous voulez changer spécifications (S)
Page 63 Liquiline CM442R/CM444R/CM448R Configuration PROFIBUS DP Menu/Configurer/Configuration générale/Configuration étendue/PROFIBUS Fonction Options Info Activer Sélection Vous pouvez désactiver ici la communication. Le • Off logiciel n' e st alors accessible que via la • On configuration sur site. Réglage par défaut Arrêt...
Page 64 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Configuration générale/Configuration étendue/Modbus Fonction Options Info Réglages Mode de transmission Sélection Le mode de transmission est affiché en fonction • TCP de la version commandée. • RTU Dans le cas de la transmission RS485, vous • ASCII pouvez choisir entre RTU et ASCII .
Page 65 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Configuration générale/Configuration étendue/Serveur web Fonction Options Info Login Webserver Sélection Vous pouvez activer et désactiver ici la gestion • Off des utilisateurs. Cela permet de créer plusieurs • On comptes utilisateurs avec accès par mot de passe.
Page 66 Gestion des données Mise à jour du firmware Veuillez contacter votre agence Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour votre transmetteur et leur compatibilité avec les versions précédentes. La version de firmware actuelle se trouve sous : Menu/Diagnostic/Information système/.
Page 67 Liquiline CM442R/CM444R/CM448R Configuration 3. Choisissez la mise à jour souhaitée et répondez oui à la question suivante : Le logiciel actuel sera écrasé. Ensuite, l\' a ppareil redémarrera. Voulez-vous poursuivre?  Le software est chargé et l' a ppareil est ensuite redémarré avec le nouveau software.
Page 68 Configuration Liquiline CM442R/CM444R/CM448R 2. Allez à Menu/Configurer/Configuration générale/Configuration étendue/ Gestion données/Exporter configuration . 3. Nom: Nommez le fichier. 4. Sélectionnez ensuite Exporter .  Si vous avez déjà attribué un nom au fichier, il vous sera demandé si vous souhaitez écraser la configuration existante.
Page 69 Liquiline CM442R/CM444R/CM448R Configuration les sorties courant du module de base. Des sorties courant supplémentaires (uniquement CM444R et CM448R) sont activées dès que le module correspondant est utilisé. Si vous commandez l' o ption "Commutation de la gamme de mesure", vous recevrez deux codes upgrade.
Page 70 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Entrées/Entrée courant x:y Fonction Options Info ‣ Valeur gamme basse -20,0 ... Valeur gamme Entrez la gamme de mesure. Les valeurs de haute <unité de mesure> début ou de fin d' é chelle sont assignées Mode entrée = Paramètre respectivement aux valeur 0 ou 4 mA et à...
Page 71 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Sorties/Sortie courant x:y Fonction Options Info Comportement Hold Sélection Geler • Geler L' a ppareil gèle la dernière valeur de courant. • Valeur fixe Valeur fixe • Aucun Vous définissez une valeur de courant fixe Réglage par défaut délivrée à...
Page 72 Configuration Liquiline CM442R/CM444R/CM448R Source de données Valeur mesurée TU/TS Sélection • Température • Turbidité g/l (uniquement TU/TS) • Turbidité FNU (uniquement TU/TS) • Turbidité formazine (uniquement TU) • Turbidité solide (uniquement TU) Nitrate Sélection • Température • NO3 • NO3-N Interface Ultrasonique Sélection...
Page 73 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Sorties/Relais alarme ou Relais à la voie n° Fonction Options Info Fonction Sélection Les fonctions suivantes dépendent de l' o ption • Off sélectionnée. • Contact de seuil Pour un meilleur aperçu, ces versions sont • Régulateur représentées individuellement dans les chapitres...
Page 74 Configuration Liquiline CM442R/CM444R/CM448R 1. Long.Imp.Var. (longueur d' i mpulsion variable) : La fréquence d' é chantillonnage varie sur une période T (T=t ). La durée de période reste constante. y = t / T 10 % 50 % 100 % 1 "High"...
Page 75 Liquiline CM442R/CM444R/CM448R Configuration Délivrer des messages de diagnostic via le relais Si un relais est défini comme relais de diagnostic (Fonction = Diagnostic), il fonctionne en "mode fail-safe". Cela signifie que le relais est toujours activé ("normally closed", n.c.) à l' é tat de base en l' a bsence d' e rreur.
Page 76 Configuration Liquiline CM442R/CM444R/CM448R Délivrer l'état d'une fonction de nettoyage Fonction = Nettoyage Fonction Options Info Attributions Sélection Vous pouvez indiquer ici comment une fonction • Aucune de nettoyage doit être affichée pour le relais. • Dépend du type de Selon le programme de nettoyage sélectionné...
Page 77 Liquiline CM442R/CM444R/CM448R Configuration Notez que si vous sélectionnez Comportement Hold = Geler , non seulement le système balise l' é tat, mais il "gèle" également la valeur mesurée. De plus, vous pouvez définir 8 variables binaires (blocs DI) : 1. Déterminez la source de données.
Page 78 Configuration Liquiline CM442R/CM444R/CM448R Par ailleurs, vous pouvez également définir variables d' a ppareil numériques (DI) : ‣ Déterminez la source de données.  Vous pouvez choisir entre relais, entrées binaires et contacts de seuil. Pour plus d' i nformations sur "EtherNet/IP", voir la Directive pour la Communication via EtherNet/IP, SD01293C 10.5...
Page 79 Liquiline CM442R/CM444R/CM448R Configuration 10.5.1 Exemples d'application Régulation du chlore avec régulation prédictive CM44xX CCA250 Dig.in CM44xX CCA250 Dig.out: PFM CM44x / CM44xR – CM44xX: DIO Dig.in: PFM Flow, e.g. Promag53 A0028316  52 Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la CCA250 à...
Page 80 Configuration Liquiline CM442R/CM444R/CM448R 6. Mode entrée: Sélectionnez la valeur mesurée correspondante (Débit).  Vous pouvez à présent utiliser l' e ntrée que vous venez de configurer comme grandeur de perturbation pour votre régulateur 7. Variable perturbatrice: Dans le menu du transmetteur, sélectionnez l' e ntrée binaire à...
Page 81 Liquiline CM442R/CM444R/CM448R Configuration 10.5.2 Configuration des entrées binaires Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Sélection Active/désactive l' e ntrée • Off • On Réglage par défaut ‣ Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 82 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre • Débit Définissez le nom et l' u nité du paramètre, qui Réglage par défaut seront ensuite affichés dans le menu mesure.
Page 83 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = Signal statique Fonction Sélection Source pour l' é tat de commutation à délivrer • Aucune Les fonctions suivantes dépendent de l' o ption • Contacts de seuil sélectionnée.
Page 84 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Source de données Sélection Source de laquelle provient la valeur qui doit être • Aucune délivrée comme fréquence via la sortie binaire. • Entrées capteur • Entrées binaires • Régulateur • Signaux bus de terrain •...
Page 85 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info ‣ Source de données Sélection Déterminez l' e ntrée ou la sortie qui doit être • Aucune la source de données pour le contact de seuil.
Page 86 Configuration Liquiline CM442R/CM444R/CM448R Source de données Valeur mesurée TU/TS Sélection • Température • Turbidité g/l (uniquement TU/TS) • Turbidité FNU (uniquement TU/TS) • Turbidité formazine (uniquement TU) • Turbidité solide (uniquement TU) Nitrate Sélection • Température • NO3 • NO3-N Interface Ultrasonique Sélection...
Page 87 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Mode de fonction. Sélection Type de surveillance des seuils : • Au delà du seuil de • Dépassement par excès ou par défaut d' u n contrôle...
Page 88 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Valeur début gamme Les réglages dépendent de Mode de fonction. = En dehors de la gamme la valeur mesurée de contrôle ou Dans la gamme de contrôle...
Page 89 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Contacts de seuil/Contact de seuil 1 ... 8 Fonction Options Info Valeur delta Les réglages dépendent de Mode de fonction. = Taux changement la valeur mesurée Ce mode permet de surveiller la pente de la valeur mesurée (MV).
Page 90 Configuration Liquiline CM442R/CM444R/CM448R La zone neutre sert à supprimer les trop petits écarts de régulation (e). L' é cart de régulation ainsi filtré alimente alors le régulateur PID effectif, qui se divise en 3 parties (de haut en bas) conformément aux composantes P (proportionnelle), I (intégrale) et D (différentielle).
Page 91 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Régulation Sélection Configurez d' a bord le régulateur et laissez le • Off commutateur sur son réglage par défaut • Automatique (Off). • Mode manuel Une fois tous les réglages effectués, vous pouvez Réglage par défaut...
Page 92 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Type Régulateur Sélection Selon l' a ctionneur connecté, vous influencez le • PID 1 plage process dans une seule direction (par ex. • PID 2 plages chauffage) ou dans deux directions (par ex.
Page 93 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info Direction effective Sélection Dans quelle direction le régulateur doit-il • Direct influencer la valeur mesurée ? Type Régulateur = • Inverse • La valeur mesurée doit augmenter suite au PID 1 plage dosage (par ex.
Page 94 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info En cas de régulation "Ecoulement milieu" (inline), il se peut que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles. Dans le cas d' u ne régulation stabilisée, pour laquelle le débit est subitement réduit de moitié, il est souhaitable que la quantité...
Page 95 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info ‣ Valeur mesurée Sélection Indiquez la valeur mesurée qui doit être Dépend de Source de votre grandeur de perturbation. données Selon la source de données, il est possible Réglage par défaut d' u tiliser différentes valeurs mesurées.→...
Page 96 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de Réglage par défaut l' i ntégrateur est élevée. Effectuez des 20,0 s changements avec une grande prudence.
Page 97 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Régulateur 1 ... 2 Fonction Options Info XHyst 0,0 à 99,9 % Largeur de la gamme d' h ystérésis de la zone neutre, composant relatif de X Réglage par défaut 0, % hyst e = w-x Le graphique représente la grandeur réglante (avec régulateur P pur) en fonction de l' é...
Page 98 Configuration Liquiline CM442R/CM444R/CM448R Types de nettoyage Vous pouvez choisir parmi les types de nettoyage suivants : • Nettoyage standard • Chemoclean • Chemoclean Plus Etat du nettoyage: Indique si le programme de nettoyage est actif ou non. Uniquement pour information.
Page 99 Liquiline CM442R/CM444R/CM448R Configuration Chemoclean Plus L' u tilisation de l' i njecteur CYR10 pour nettoyer les capteurs de pH en verre est un exemple. (raccordement du CYR10 →  35) Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/ Config.ChemoCleanPlus Fonction Options Info Config.étapes nettoyage...
Page 100 Configuration Liquiline CM442R/CM444R/CM448R tels que l' e au ou les solutions de nettoyage sont délivrés par des vannes ou des pompes. L' é tat est ici soit : 0 (= "off" ou "fermé") soit 1 (= "on" ou "ouvert"). Les équipements nécessaires pour "Chemoclean Plus" (vannes de commande, pompes, alimentation en air comprimé, en produits, etc.) doivent être fournis par le client.
Page 101 Liquiline CM442R/CM444R/CM448R Configuration Autres réglages et nettoyages manuels Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez • Aucun également utiliser un signal d' e ntrée pour lancer • Signaux bus de terrain un nettoyage en fonction des événements.
Page 102 Configuration Liquiline CM442R/CM444R/CM448R Pour calculer une différence, il faut impérativement que les deux valeurs mesurées aient la même unité de mesure. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Différence Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut...
Page 103 Liquiline CM442R/CM444R/CM448R Configuration Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que vous utilisiez un capteur pH en verre, un capteur ISFET ou l' é...
Page 104 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conductivité dégazée Fonction Options Info Calcul Sélection Activation/désactivation de la fonction • Off • On Réglage par défaut Conductivité cationique Capteur de conductivité Conductivité cationique se rapporte au capteur raccordé situé après l' é changeur de cations et avant le "module de dégazage", Conductivité...
Page 105 Liquiline CM442R/CM444R/CM448R Configuration Conductivité différentielle Vous pouvez soustraire deux valeurs de conductivité et utiliser le résultat pour surveiller, par exemple, le rendement d' u n échangeur d' i ons. Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Conduct. double Fonction Options Info Calcul Sélection...
Page 106 Configuration Liquiline CM442R/CM444R/CM448R Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées par deux capteurs de conductivité sous certaines conditions. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 107 Liquiline CM442R/CM444R/CM448R Configuration Le calcul de la capacité résiduelle dépend des facteurs suivants : • Débit • Volume de l' é changeur • Salinité de l' e au à l' e ntrée de l' é changeur • Capacité volumique totale de la résine •...
Page 108 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Capacité échangeur cationique Fonction Options Info Cond. entrée REI Capteur de conductivité Sélectionnez le capteur de conductivité en amont raccordé de l' e ntrée de la colonne d' é change. Cond. sortie REI Capteur de conductivité...
Page 109 Liquiline CM442R/CM444R/CM448R Configuration Symbole Configuration Type d'opérandes Type de résultat Exemple Logarithme népérien Numérique Numérique LN(B) Logarithme décimal Numérique Numérique LOG(A) Maximum de deux valeurs Numérique Numérique MAX(A,B) Minimum de deux valeurs Numérique Numérique MIN(20,B) Valeur absolue Numérique Numérique ABS(C) Conversion booléen →...
Page 110 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF1 à 6/Mode = Formule Fonction Options Info Unité résultat Texte libre Vous pouvez entrer une unité pour la valeur calculée si vous le désirez. Format résultat Sélection Sélectionnez le nombre de décimales. • # •...
Page 111 Liquiline CM442R/CM444R/CM448R Configuration 5. Raccordez la vanne ou la pompe. 10.6.5 Commutation de la gamme de mesure La configuration d' u ne MRS (commutation de la gamme de mesure) comprend les options suivantes pour chacun des quatre états des entrées binaires : •...
Page 112 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Commutation gamme mesure Fonction Options Info Réglage GMC 1 ... 2 Si vous entrez les deux codes upgrade, vous disposez de deux jeux de paramètres indépendants l' u n de l' a utre pour la commutation de la gamme de mesure.
Page 113 Liquiline CM442R/CM444R/CM448R Configuration Menu/Configurer/Fonctions additionnelles/Commutation gamme mesure Fonction Options Info Sortie courant Unité gamme Dépend de Mode de Les unités ne sont requises que pour Mode de basse fonction. fonction. = Conductivité . Les autres unités sont prédéfinies et ne peuvent pas être modifiées.
Page 114 Configuration Liquiline CM442R/CM444R/CM448R Menu/Configurer/Fonctions additionnelles/Modules diagnostic Fonction Options Info Valeur mesurée Sélection Indiquez la valeur mesurée qui doit déclencher le dépend de Source de message de diagnostic. données Selon la source de données, il est possible d' u tiliser différentes valeurs mesurées. →  84 Réglage par défaut...
Page 115 Liquiline CM442R/CM444R/CM448R Etalonnage Etalonnage • Les capteurs avec protocole Memosens sont étalonnés en usine. • En fonction des conditions du process, il faut décider d' e ffectuer ou non un étalonnage lors de la première mise en service. • Dans de nombreuses applications standard, un étalonnage supplémentaire n' e st pas nécessaire.
Page 116 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts 12.1 Suppression des défauts générale Le transmetteur surveille en continu son fonctionnement. Si un message de diagnostic est émis, l' a ffichage alterne entre le message de diagnostic et la valeur mesurée en mode mesure.
Page 117 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts Problème Cause possible Tests et/ou mesures correctives Des valeurs sont affichées Module mal câblé Vérifier les modules et le câblage. mais : Système d' e xploitation Mettre l' a ppareil hors tension puis à nouveau sous •...
Page 118 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R Selon Namur NE 107, les messages de diagnostic sont caractérisés par : • Numéro de message • Catégorie d' e rreur (lettre devant le numéro de message) – F = (Failure), défaut : un dysfonctionnement a été détecté...
Page 119 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts Menu/Configurer/Exécutez ../Configuration étendue/Réglages diagnostics/Comportement diag. Principe de fonctionnement Options Info Message diagnostic Sélection Vous pouvez désactiver ou réactiver un message • Off de diagnostic ici. • On Désactiver signifie : Réglage par défaut •...
Page 120 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R N° Message Réglages usine Tests ou mesures correctives Défaut Firmware Erreur appareil interne Mettre à jour le software Firmware incompatible Contacter le SAV Défaut Firmware Remplacer le fond de panier (SAV) Module électr.
Page 121 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Contrôle capteur Pas de signal de mesure du capteur Vérifier le raccordement du capteur Vérifier le capteur, si nécessaire le remplacer Réinit. val. usine Une remise à zéro aux paramètres d' u sine est effectuée...
Page 122 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R N° Message Réglages usine Tests ou mesures correctives Défaut échangeur cat. Valeurs invalides pour la conductivité ou le débit Vérifier les valeurs mesurées valides dans le menu de la fonction mathématique. Vérifier les capteurs.
Page 123 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Valeur PFM élevée Modulation en fréquence d' i mpulsion : signal de sortie dépassé par excès/par défaut. Valeur Valeur PFM faible mesurée en dehors de la gamme spécifiée.
Page 124 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R Chaque message est horodaté. En outre, la configuration et la description du message sont affichées tel que cela a été sauvegardé dans Menu/Configurer/Configuration générale/ Configuration étendue/Réglages diagnostics/Comportement diag. . 12.9 Journal des événements 12.9.1...
Page 125 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts DIAG/Registres Principe de fonctionnement Options Info Evènements étalonnage Liste chronologique des événements d' é talonnage Montrer Les événements sont Sélectionnez un événement particulier pour affichés afficher plus de détails. Aller à la date Entrée de l'utilisateur...
Page 126 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R 126.00 126.00 34.00 34.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 12.00 6.00 09.11.2011 09.11.2011 23.11.2011 23.11.2011 14:02:20 14:02:20 11:25:32 11:25:32 A0016688  61 Affichage simultané de deux graphes, celui du haut est "sélectionné"...
Page 127 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts DIAG/Registres Principe de fonctionnement Options Info Tous les registres de Action, Cette fonction permet de sauvegarder le registre données démarre dès que l' o ption a sur une carte SD. Registre de données 1 ...
Page 128 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R DIAG/Simulation Principe de fonctionnement Options Info Entrées mesure Simulation d' u ne valeur mesurée (uniquement pour les capteurs) Voie : paramètre Ce menu apparaît autant de fois qu' i l y a d' e ntrées de mesure.
Page 129 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts 12.11 Test de l'appareil DIAG/Test système Principe de fonctionnement Options Info Alimentation Lecture seule Liste détaillée de l' a limentation électrique vers • Alim. digitale 1: 1.2V l' a ppareil. • Alim. digitale 2: 3.3V ...
Page 130 Diagnostic et suppression des défauts Liquiline CM442R/CM444R/CM448R 12.13 Informations sur l'appareil 12.13.1 Information système DIAG/Information système Principe de fonctionnement Options Info Tag appareil Lecture seule Désignation individuelle de l' a ppareil → Configuration générale Code commande Lecture seule Cette référence permet de commander un hardware identique.
Page 131 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts DIAG/Information système Principe de fonctionnement Options Info Carte SD Lecture seule • Total • Memoire libre Modules système Fond panier Lecture seule Vous trouverez ces informations pour chaque • Description module électronique disponible. Indiquez les Base •...
Page 132 • L' a fficheur local peut être verrouillé via Modbus ou EtherNet/IP • L' é tat de la sortie peut également être enregistré dans le registre de données • Nom du tampon pH Endress+Hauser 9.18 changé en 9.22 • Le facteur du CUS51D peut être interrogé via bus de terrain Pas disponible pour tous les types de capteur.
Page 133 Liquiline CM442R/CM444R/CM448R Diagnostic et suppression des défauts Date Version Modifications du firmware Documentation 03/2016 01.06.00 Extension BA01225C/07/FR/04.16 • Heartbeat Verification BA00486C/07/FR/02.13 • Modules de diagnostic configurables BA01245C/07/FR/03.16 • Ajustage avec 4 facteurs, CAS • Etalonnage de l' o ffset CUS71D •...
Page 134 Maintenance Liquiline CM442R/CM444R/CM448R Maintenance Effets sur le process et la commande de process ‣ Prenez toutes les mesures nécessaires à temps pour garantir la sécurité de fonctionnement et la fiabilité du point de mesure. La maintenance du point de mesure comprend : •...
Page 135 Liquiline CM442R/CM444R/CM448R Maintenance 13.1.2 Capteurs numériques ATTENTION Nettoyage non désactivé lors de l'étalonnage ou de la maintenance Risque de blessure causée par le produit mesuré ou la solution de nettoyage ! ‣ Si un système de nettoyage est raccordé, il convient de le mettre à l' a rrêt avant de retirer le capteur du produit.
Page 136 Pos. Référence Kit CM442R 71222273 Boîtier encastrable complet Kit CM44x/CM44xR : Module électronique fond de panier 71101457 • Fond de panier complet • Remplacement uniquement par le SAV Endress+Hauser Kit CM444R, CM448R 71222276 Boîtier encastrable complet Endress+Hauser...
Page 137 Pos. Référence Kit CM44x/CM44xR : Module électronique extension fond de panier 71141366 • Extension fond de panier complète • Remplacement uniquement par le SAV Endress+Hauser 5, 11 Kit CM44R 71222282 Jeu de caches pour la protection contre les contacts 6, 7, 8, 10 Kit CM44x/CM44xR : Module d' e xtension AOR (2 relais + 2 sorties courant) 71111053 •...
Page 138 Réparation Liquiline CM442R/CM444R/CM448R conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit. Pour garantir un retour rapide, sûr et professionnel de l' a ppareil : ‣...
Page 139 Liquiline CM442R/CM444R/CM448R Accessoires Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. ‣ Pour les accessoires non mentionnés ici, adressez-vous à notre SAV ou agence commerciale. 15.1 Câble de mesure Câble de données Memosens CYK10 •...
Page 140 Accessoires Liquiline CM442R/CM444R/CM448R Orbipore CPS91D • Electrode de pH avec orifice en guise de diaphragme pour des produits avec fort potentiel d' e ncrassement • Configurateur de produit sur la page produit : www.fr.endress.com/cps91d Information technique TI00375C Orbipac CPF81D • Capteur de pH compact pour installation intégrée ou immergée •...
Page 141 Liquiline CM442R/CM444R/CM448R Accessoires 15.2.4 Capteurs de pH ISFET Tophit CPS441D • Capteur ISFET stérilisable pour des produits avec une faible conductivité • Electrolyte KCl liquide • Configurateur de produit sur la page produit : www.fr.endress.com/cps441d Information technique TI00352C Tophit CPS471D •...
Page 142 Accessoires Liquiline CM442R/CM444R/CM448R Indumax H CLS54D • Capteur inductif de conductivité • Avec construction hygiénique certifiée pour l' a groalimentaire, les boissons, l' i ndustrie pharmaceutique et les biotechnologies • Configurateur de produit sur la page produit : www.fr.endress.com/cls54d Information technique TI00508C 15.2.7...
Page 143 Liquiline CM442R/CM444R/CM448R Accessoires Oxymax COS61D • Capteur d' o xygène optique pour la mesure dans les eaux usées et l' e au industrielle • Principe de mesure : extinction de fluorescence • Avec technologie Memosens • Configurateur de produit sur la page produit : www.fr.endress.com/cos61d...
Page 144 Accessoires Liquiline CM442R/CM444R/CM448R 15.2.13 Mesure d'interface Turbimax CUS71D • Capteur pour la mesure de voile de boue • Capteur d' i nterface à ultrasons • Configurateur de produit sur la page produit : www.fr.endress.com/cus71d Information technique TI00490C 15.3 Fonctionnalités supplémentaires 15.3.1...
Page 145 Liquiline CM442R/CM444R/CM448R Accessoires Kit de mise à niveau, module d'extension 485 avec Modbus RS485 • Module d' e xtension 485 • Modbus RS485 (+ configuration Ethernet) • Réf. 71140889 Kit de mise à niveau, module d'extension 485 avec Modbus TCP •...
Page 146 Accessoires Liquiline CM442R/CM444R/CM448R Code upgrade pour ChemocleanPlus • Requiert des relais, des sorties numériques ou une communication par bus de terrain et des entrées numériques optionnelles • Réf. 71239104 Code upgrade pour Heartbeat Verification et Monitoring Réf. 71367524 Code upgrade pour durée de fonctionnement de l'échangeur d'ions •...
Page 147 Liquiline CM442R/CM444R/CM448R Accessoires 15.5.3 Accessoires spécifiques à la communication Commubox FXA191 • Communication HART à sécurité intrinsèque avec FieldCare via l' i nterface RS232C • Convertit les signaux HART sur l' i nterface RS 232C Information technique TI00237F Commubox FXA195 Communication HART à...
Page 148 Caractéristiques techniques Liquiline CM442R/CM444R/CM448R Caractéristiques techniques 16.1 Entrée Valeurs mesurées --> Documentation du capteur raccordé Gammes de mesure --> Documentation du capteur raccordé Types d' e ntrée • Entrées capteur numériques pour capteurs avec protocole Memosens • Entrées courant analogiques (en option) •...
Page 149 Liquiline CM442R/CM444R/CM448R Caractéristiques techniques Caractéristique du signal Linéaire Résistance interne Non linéaire Tension d' e ssai 500 V 16.4 Sortie Signal de sortie Selon la version : • 2 x 0/4 à 20 mA, active, avec séparation galvanique l' u ne de l' a utre et par rapport aux circuits des capteurs •...
Page 150 Caractéristiques techniques Liquiline CM442R/CM444R/CM448R Ethernet et Modbus TCP Codage du signal IEEE 802.3 (Ethernet) Vitesse de transmission des données 10/100 MBd Séparation galvanique Raccordement RJ45 Adresse IP DHCP (par défaut) ou configuration via menu EtherNet/IP Codage du signal IEEE 802.3 (Ethernet) Vitesse de transmission des données...
Page 151 Liquiline CM442R/CM444R/CM448R Caractéristiques techniques 16.6 Sorties courant, actives Etendue de mesure 0 ... 23 mA 2,4 ... 23 mA pour la communication HART Caractéristique du signal Linéaire Spécification électrique Tension de sortie max. 24 V Tension d'essai 500 V Spécification de câble Type de câble...
Page 152 Caractéristiques techniques Liquiline CM442R/CM444R/CM448R 16.7 Sorties relais Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) • 2 ou 4 contacts inverseurs unipolaires (en option avec modules d' e xtension) Charge maximale • Relais alarme : 0,5 A •...
Page 153 Liquiline CM442R/CM444R/CM448R Caractéristiques techniques PROFIBUS DP ID fabricant Type d' a ppareil 155D Version profil 3.02 Fichiers descriptifs (GSD) www.fr.endress.com/profibus Device Integration Manager DIM Grandeurs de sortie 16 blocs AI, 8 blocs DI Grandeurs d' e ntrée 4 blocs AO, 8 blocs DO Caractéristiques prises en charge...
Page 154 Caractéristiques techniques Liquiline CM442R/CM444R/CM448R EtherNet/IP Protocole EtherNet/IP Certification ODVA Profil d' a ppareil Appareil générique (Product type: 0x2B) ID fabricant 0x049E Identifiant de l' a ppareil 0x109C Polarité Auto-MIDI-X Connexions Explicit message 6 Multicast 3 consumers Minimum RPI 100 ms (par défaut)
Page 155 Liquiline CM442R/CM444R/CM448R Caractéristiques techniques Raccordement bus de Tension d' a limentation : non applicable terrain Consommation CM442 R Selon la tension d' a limentation • 100 à 230 V AC et 24 V AC : Max. 55 VA • 24 V DC : Max.
Page 156 Caractéristiques techniques Liquiline CM442R/CM444R/CM448R Tolérance de fréquence des ≤ 1% entrées et sorties numériques Résolution des entrées et < 5 µA sorties courant Répétabilité --> Documentation du capteur raccordé 16.11 Environnement Température ambiante CM442 R -20 à 60 ˚C (0 à 140 ˚F) CM444 R •...
Page 157 Liquiline CM442R/CM444R/CM448R Caractéristiques techniques CM448R • En général -20 à 55 ˚C (0 à 130 ˚F), à l' e xception des packs listés sous le 2e point • -20 à 50 ˚C (0 à 120 ˚F) pour les packs suivants : –...
Page 158 Caractéristiques techniques Liquiline CM442R/CM444R/CM448R Montage mural Gamme de fréquence 10 à 150 Hz (sinusoïdal) Amplitude 10 à 12,9 Hz : 0,75 mm 12,9 à 150 Hz : 0,5 g Durée d' e ssai 10 cycles de fréquence / axe, en 3 axes (1 oct./min) g ...
Page 159 Liquiline CM442R/CM444R/CM448R Caractéristiques techniques Matériaux Boîtier sur rail profilé PC-FR Couvercle de l' a fficheur PC-FR Joint de l' a fficheur EPDM Touches programmables EPDM Caches de module PBT GF30 FR Bornier Laiton nickelé Bornes de terre Inox 1.4301 (AISI304) Inox 1.4301 (AISI304)
Page 160 Installation et fonctionnement dans un environnement explosible de Classe I Div. 2 Liquiline CM442R/CM444R/CM448R Installation et fonctionnement dans un environnement explosible de Classe I Div. 2 Appareil antiétincelle pour une utilisation dans un environnement explosible spécifié selon : • Classe I Div. 2 •...
Page 161 Liquiline CM442R/CM444R/CM448R Installation et fonctionnement dans un environnement explosible de Classe I Div. 2 Endress+Hauser...
Page 162 Index Liquiline CM442R/CM444R/CM448R Index Conductivité dégazée ......103 Conductivité différentielle ....105...
Page 163 Liquiline CM442R/CM444R/CM448R Index Entrées Binaires ....... . 78 Journal des événements ..... . 124 Entrées courant .

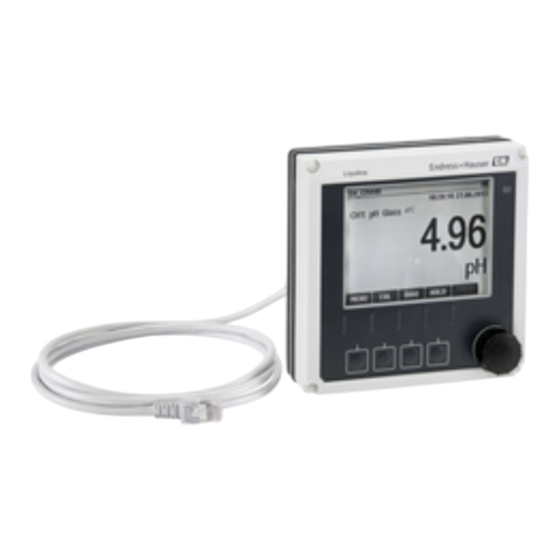

Page 164 Index Liquiline CM442R/CM444R/CM448R Bus de terrain ......36 Capteurs ....... 30 Température ambiante .
Page 166 *71420532* 71420532 www.addresses.endress.com...
