Liquiline CM442
4.3.3 Montage mural
Monter le contrôleur de telle manière que la surface d'appui du mur est au moins aussi
grande que la face arrière du boîtier.

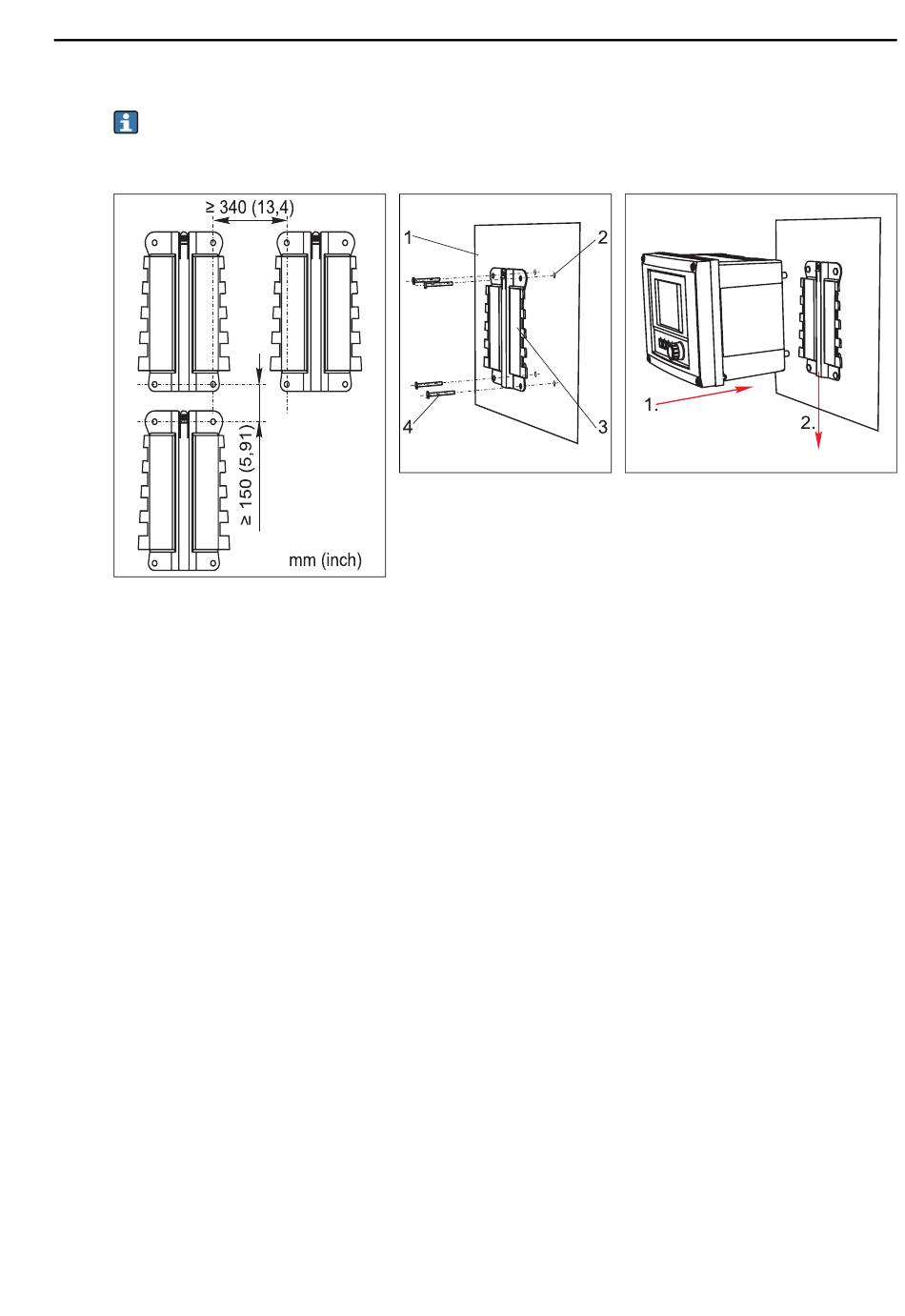

Fig. 13 : Distance de montage requise
1)
La taille des trous de perçage dépend des chevilles utilisées. Chevilles et vis doivent être fournies par le client.
Endress+Hauser
Fig. 14 : Montage mural
1
Mur
2
4 trous de perçage
3
Plaque de montage
4
Vis Ø 6 mm (non
a0012686
fournies)
a0012684
Fig. 15 : Accrocher le Liquiline, clipser
1)
Montage
a0012685
17
