6.4 Introduction du câble, boîtier de terrain
1.
TX20
3.

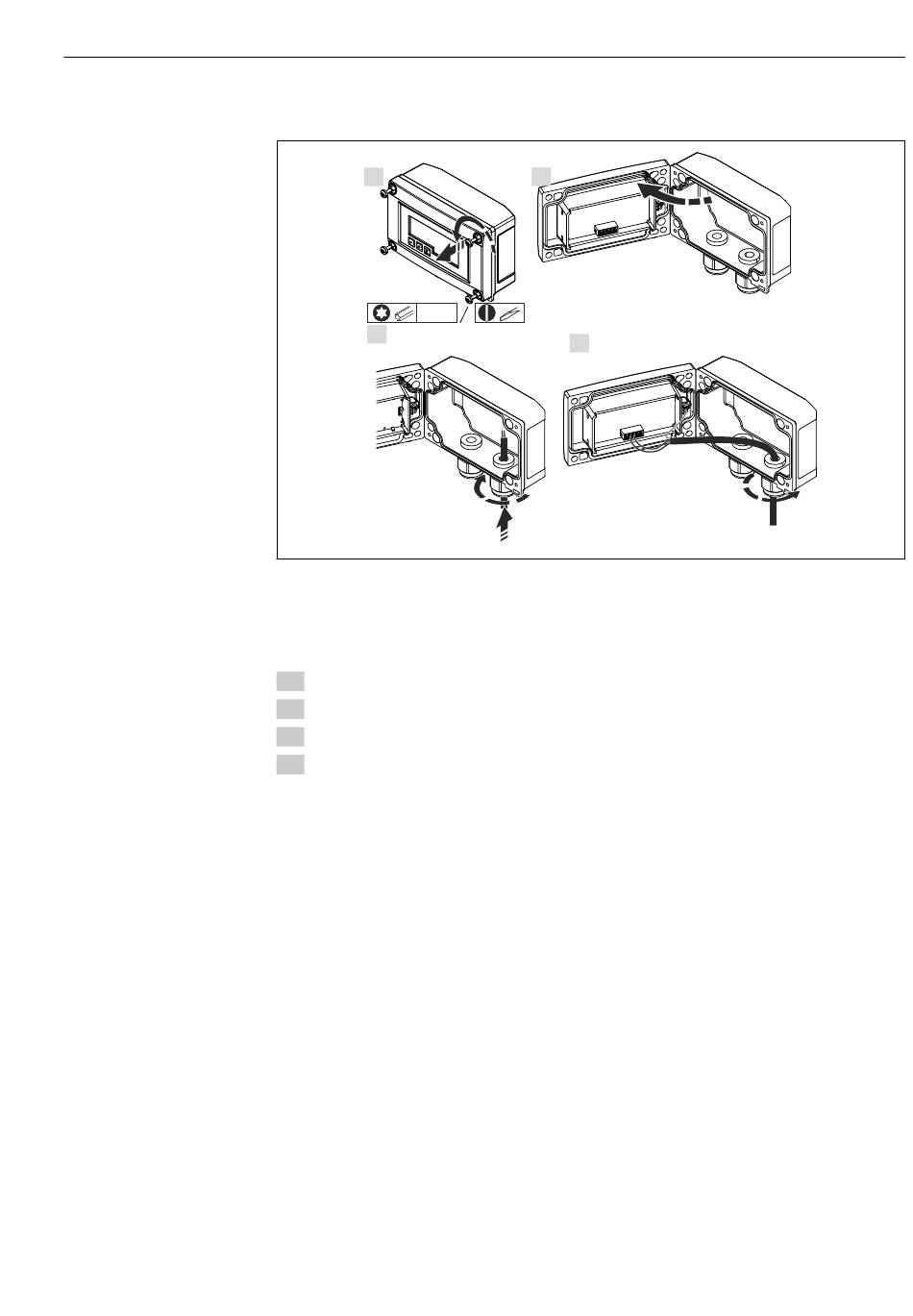

 9 Introduction du câble, boîtier de terrain
Introduction du câble, boîtier de terrain, raccordement sans alimentation de transmetteur
(exemple)
1. Dévisser les vis du boîtier
2. Ouvrir le boîtier
3. Ouvrir le presse-étoupe (M16) et introduire le câble
4. Raccorder le câble et la terre fonctionnelle et fermer le presse-étoupe
6.5 Blindage et mise à la terre
Une comptabilité électromagnétique (CEM) optimale est assurée uniquement si les
composants système et notamment les câbles sont blindés et que le blindage constitue une
gaine ininterrompue. Un taux de recouvrement du blindage de 90% est idéal.
• Pour une protection CEM optimale en communication HART
possible relié à la terre de référence.
• Pour des raisons de protection contre les explosions, il convient néanmoins de renoncer
à la mise à la terre.
Pour satisfaire aux deux exigences, trois variantes de blindage différentes sont en principe
possibles en communication HART
• Blindage des deux côtés
• Blindage unilatéral côté alimentation avec terminaison capacitive au boîtier de terrain
• Blindage unilatéral côté alimentation
L' e xpérience montre que, dans la plupart des cas, les installations avec blindage du côté
coupleur de segment (sans couplage capacitif) permettent d' o btenir les meilleurs résultats
en matière de CEM. Des mesures appropriées en matière de raccordement des entrées
doivent être prises pour permettre un fonctionnement sans restriction en cas de présence
d' i nterférence CEM. Ces mesures ont déjà été prises en compte pour cet appareil. Un
fonctionnement selon NAMUR NE21 est ainsi assuré en cas de parasites. Lors de
l' i nstallation, il convient de tenir compte des consignes et directives d' i nstallation
2.
4.
®
:
Câblage
A0017830
® , le blindage doit être si
