Construction modulaire

Construction
1
2
3
4
5
6
7a
6
1

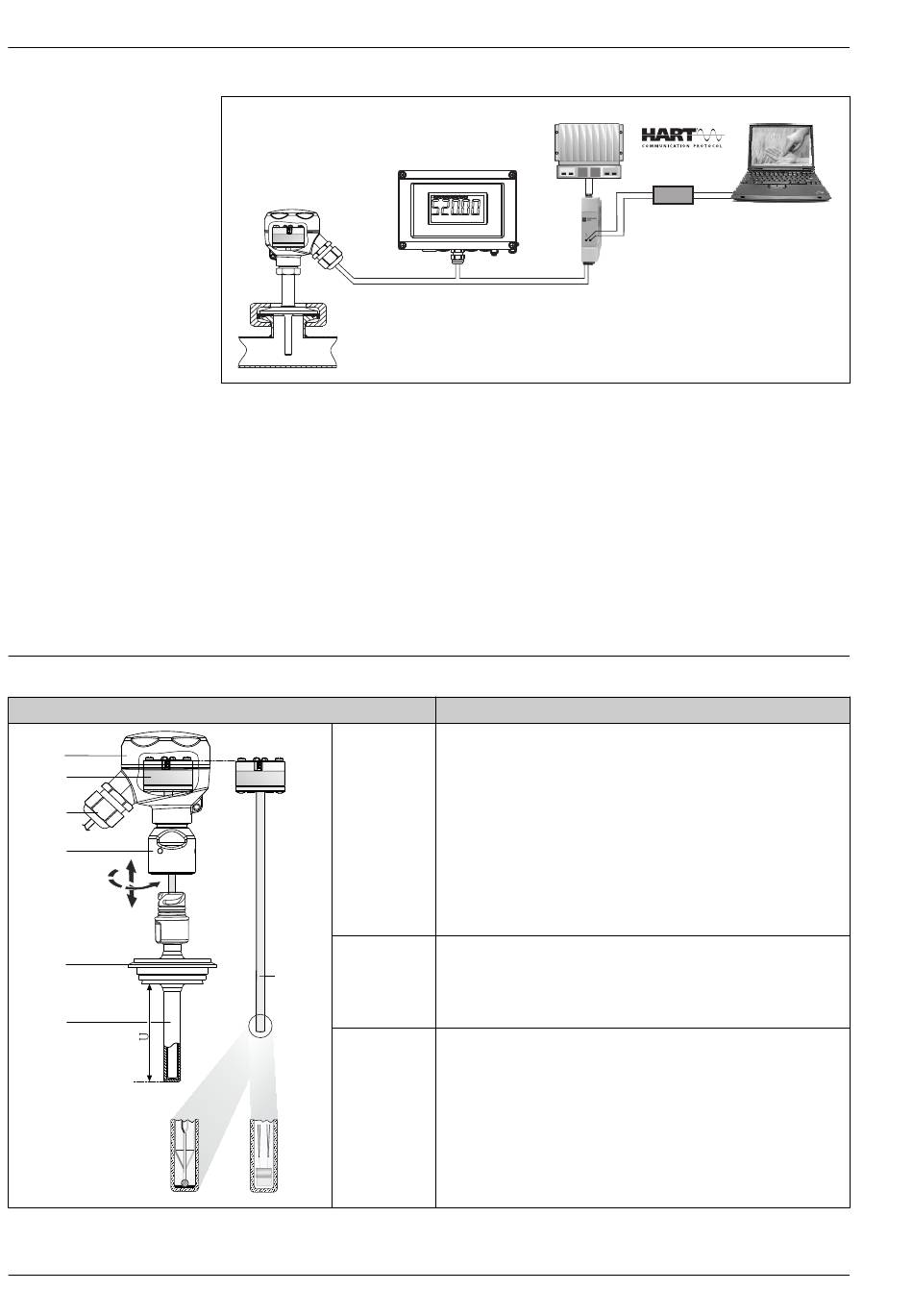

 1 Exemple d' a pplication, construction du point de mesure avec d' a utres composants Endress+Hauser
1
Thermorésistance iTHERM intégrée avec transmetteur pour tête de sonde HART
2 Indicateur de terrain RIA16 - L' i ndicateur enregistre le signal de mesure analogique du transmetteur pour tête
de sonde et le représente dans l' a ffichage. L' a ffichage à cristaux liquides indique la valeur mesurée actuelle
sous forme numérique et comme bargraph avec signalisation des dépassements de seuil. L' a fficheur est relié
au circuit de courant 4 à 20 mA qui lui fournit l' é nergie nécessaire. Pour plus d' i nformations voir dans
l' I nformation technique le chapitre " Documentation complémentaire", →  56.
3 Séparateur d' a limentation RN221N - Le séparateur d' a limentation RN221N (24 V DC, 30 mA) dispose d' u ne
sortie galvaniquement séparée pour l' a limentation de transmetteurs 2 fils. Le réseau longue portée fonctionne
avec une tension à l' e ntrée de 20 à 250 V DC/AC, 50/60 Hz, si bien qu' u ne utilisation dans tous les réseaux
internationaux est possible. Pour plus d' i nformations voir dans l' I nformation technique le chapitre "
Documentation complémentaire", →  56.
1 : Tête de
raccordement
→  34
2 : Câblage,
raccordement
7
électrique,
signal de sortie
→  8
3 : Connecteur
ou presse-
étoupe
→  37
7b
A0017758
PLC
2
3
°C
Options
• 316L, tête en bas, en option avec fenêtre transparente
• Aluminium, tête en haut ou en bas, avec ou sans fenêtre transparente
• Polypropylène, tête en bas
• Polyamide, tête en haut, sans fenêtre transparente

Principaux avantages :
• Accès optimal aux bornes grâce au bord de faible hauteur de la
partie inférieure :
• Utilisation simplifiée
• Frais d' i nstallation et de maintenance réduits
• Affichage optionnel : sécurité grâce à l' a ffichage de process local
• Indice de protection IP69K : protection optimale également lors
de nettoyages à haute pression
• Bornier céramique
• Fils libres
• Transmetteur pour tête de sonde (4...20 mA, HART
FOUNDATION™ Fieldbus), 1 ou 2 voies
• Afficheur embrochable (en option)
• Connecteur PROFIBUS ® PA / FOUNDATION™ Fieldbus 4 broches
• Connecteur 8 broches
• Presse-étoupe en polyamide ou laiton
iTHERM TM411
FieldCare
Commubox
A0017693
® monté.
® , PROFIBUS ® PA,
