- Page 1 161 507 83-2 2015-11-17 Providing sustainable energy solutions worldwide Manuel d'installation et de maintenance CTC EcoComfort pour l'utilisateur IMPORTANT LIRE ATTENTIVEMENT AVANT UTILISATION CONSERVER POUR RÉFÉRENCE ULTÉRIEURE...
- Page 3 Manuel d'installation et de maintenance 161 507 83-2 2015-11-17 CTC EcoComfort pour l'utilisateur...
-
Page 4: Table Des Matières
Données techniques ______________________________________________ Plan dimensionnel __________________________________________________ Emplacements des composants ______________________________ Installation de la tuyauterie _____________________________________ Schémas de principe _______________________________________________ Courbes de perte de charge de CTC EcoComfort _____ Raccordement électrique ________________________________________ Premier démarrage __________________________________________________ Fonctionnement et entretien ___________________________________ Après installation _________________________________________________ Maintenance périodique... -
Page 5: Félicitations Pour L'achat De Votre Nouveau Produit

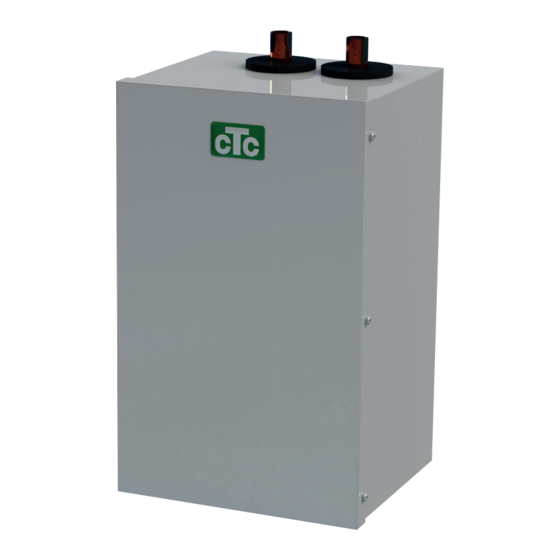

Vous venez d'acheter une unité de refroidissement compresseur plus gourmand en énergie fonctionne pour passif CTC EcoComfort, un accessoire de la pompe à créer du froid. source de chaleur sol, CTC EcoHeat. Le système peut être raccordé au chauffage par le sol EcoComfort est un accessoire qui puise le froid dans ou à... -
Page 6: Check-Liste
La purge a été réalisée (une nouvelle purge peut s'avérer nécessaire). † Raccordement électrique Câblage adéquat, réalisé conformément aux réglementations en vigueur. † Raccordement adéquat à la CTC EcoHeat. † Informations pour le client (adaptées à l'installation) Mise en service avec le client/l'installateur. †... -
Page 7: Installation
• N'oubliez pas de laisser une zone libre autour du produit. • Le débit d'eau du circuit de chauffage passe à travers l'échangeur de chaleur dans l'EcoComfort. C'est pourquoi le circuit de chauffage doit être soigneusement rincé avant l'installation. -
Page 8: Données Techniques
Informations générales Données techniques Unité de refroidissement passif CTC Eco- Comfort Caractéristiques électriques (composants 230V 1N~ 50Hz 2 câbles d'env. alimentés par CTC EcoHeat) 2,5 m inclus pour le raccordement entre l'unité de refroidissement et l'EcoHeat Classe IP IPX1 Puissance émise nominale 0,03 Volume (V) côté... -
Page 9: Emplacements Des Composants
Pompe de circulation, circulation dans le trou de forage Purgeur, côté froid (eau glycolée) Clapet anti-retour, unité de refroidissement (dans le tuyau) Câbles de raccordement à CTC EcoHeat (2,5 m) 10. Clapet anti-retour/papillon, circuit principal (eau glycolée), fourni 11. Bloc de contrôle manuel CTC EcoComfort... -
Page 10: Installation De La Tuyauterie
L'installation doit être réalisée par un professionnel qualifié. Montage L'EcoComfort doit être montée au mur à l'aide du support mural livré avec l'unité. Fixez le support avec des vis (non incluses) adaptées au type de matériau du mur. Assurez-vous que le support est fermement vissé... - Page 11 Les tuyaux d'eau glycolée doivent être isolés contre la condensation, sur toute leur longueur et contre le boîtier de l'unité de refroidissement. Utilisez un isolant protégeant contre la condensation. Les tuyaux du système de chauffage doivent être isolés avec un isolant thermique. CTC EcoComfort...
-
Page 12: Schémas De Principe
Raccordement à la CTC EcoHeat, chauffage par le sol/ refroidissement communs Le schéma montre la manière dont l'EcoComfort est raccordée aux systèmes. Les équipements supplémentaires tels que les vases d'expansion, les vannes d'arrêt, les soupapes de sécurité, etc. ne sont pas illustrés. ... - Page 13 Raccordement à la CTC EcoHeat, chauffage par le sol/ radiateur et ventilo-convecteurs indépendants Remarque : Le schéma montre la manière dont l'EcoComfort est raccordée aux systèmes. Les équipements supplémentaires tels que les vases d'expansion, les vannes d'arrêt, les soupapes de sécurité, etc. ne sont pas illustrés.
-
Page 14: Courbes De Perte De Charge De Ctc Ecocomfort
Informations générales Courbes de perte de charge de CTC EcoComfort Tryckfall radiatorsidan Perte de charge, côté radiateur (côté chaud) Tryckfall radiatorsidan Tuyau et vanne mélangeuse y compris. 0,25 0,75 1,25 1,75 2,25 Flöde, Q (m³/h) 0,25 0,75 1,25 1,75 2,25 Débit, Q (m Flöde, Q (m³/h) ... -
Page 15: Raccordement Électrique
CTC EcoHeat 300. La pompe de circulation, le moteur de la vanne mélangeuse et les sondes de l'unité CTC EcoComfort doivent être raccordés à des blocs situés dans l'EcoHeat selon les deux options suivantes : Option 1 : Schéma 1, chauffage classique au sol avec... - Page 16 Neutre (pas montée sur Terre EcoComfort) Pompe chauffage 2, 230 V 1 N~ pompe de refroidissement Neutre dans EcoComfort Terre Vanne mélangeuse 2 dans Signal d'ouverture (blanc 3) 230 V 1 N~ EcoComfort Signal de fermeture (marron 1) Ouverture totale = 10 Neutre (bleu 2)
-
Page 17: Premier Démarrage
à la pression et leur étanchéité ont été contrôlées. Le système est sous pression et purgé. Vérifiez à nouveau que l'échangeur de chaleur de l'EcoComfort est purgé, utilisez le purgeur d'air de l'unité. Une purge supplémentaire peut être nécessaire après le démarrage. - Page 18 Après avoir activé la fonction de refroidissement dans l'EcoHeat, vérifiez ce qui suit en allant dans le menu « Installateur/Service/Test Relais » de l'EcoHeat : • La pompe d'EcoComfort est actionnée lorsque la fonction est activée La vanne mélangeuse est • La vanne mélangeuse se ferme (déplacement vers 0) lorsque le signal désactivée pour passer en mode...
-
Page 19: Fonctionnement Et Entretien
Vérifiez également l'absence de fuites après quelques jours de fonctionnement et resserrez le cas échéant. Maintenance périodique La CTC EcoComfort n'a normalement pas besoin de maintenance spéciale, mais la présence d'éventuelles fuites et d'air résiduel doit néanmoins être contrôlée : •... -
Page 20: Options De Fonctionnement
Radiateurs standard (éléments) Un système de radiateurs standard avec éléments ne convient pas pour le refroidissement. Dans ce cas, le système doit être remplacé par des ventilo- convecteurs (échangeur de chaleur air/eau avec ventilateur intégré, pour refroidissement uniquement). CTC EcoComfort... - Page 21 « heurtent ». Actionnement automatique de la pompe et de la vanne mélangeuse La pompe et la vanne mélangeuse intégrées dans l'EcoComfort sont actionnées régulièrement pour éviter un grippage. CTC EcoComfort...
-
Page 22: Paramètres De Menus Et Leurs Fonctions
Si le système de chauffage par le sol est utilisé ou qu'un système non protégé contre la condensation est sélectionné, la température basse de l'EcoComfort est limitée pour éviter la formation de condensation. Ambiance 25(18...30) Réglage du client. - Page 23 Codes d'erreur Si une erreur survient au niveau de l'EcoComfort, cette dernière est affichée en toutes lettres sur l'écran de l'EcoHeat. Voir également le manuel de l'EcoHeat. Dépannage des composants de l'EcoComfort La pompe de circulation et le moteur de la vanne mélangeuse de...
-
Page 24: Dépannage Et Mesures Correctives
Pas de refroidissement Lorsque la pompe à eau quand la pompe à chaleur glycolée de l'EcoHeat est en produit de l'eau chaude marche, elle gêne l'écoulement d'eau glycolée à travers l'EcoComfort dont la capacité de refroidissement peut descendre temporairement. CTC EcoComfort... -
Page 25: Données De Capacité
Les tableaux donnent les valeurs de capacité pour un débit de 100 % à travers l'échangeur de chaleur, autrement dit, la vanne mélangeuse de l'EcoComfort est entièrement ouverte. La température de l'eau froide admise à la sortie du sys- tème est limitée par le système de régu-... - Page 28 Enertech AB. P.O Box 309 SE-341 26 Ljungby Sweden. www.ctc.se, www.ctc-heating.com...
