Suppression des défauts
Défaut
Cause possible
Problèmes de gel
Défaillance du
chauffage du boîtier
et du tuyau de filtrat
Défaillance du
chauffage du tuyau
de filtrat vers les
appareils de mesure
!
30
Tests et / ou mesures correctives
Les problèmes de chauffage du boîtier et du tuyau de filtrat se remarquent lorsque les tuyaux
de filtrat sont gelés dans l'unité de contrôle. Il peut également s'agir d'une défaillance du timer.
Procédure de vérification du chauffage du boîtier :
– 24 V entre bornes 3 et 4 du bornier dans le compartiment de raccordement ?
Non : transformateur ou raccord de câble vers le Transfo défectueux. A réparer !
– Déconnecter les bornes 2 et 5 (24 V, sans danger). Relier les bornes avec un morceau de fil.
Chauffage du boîtier sous tension et après env. 1 min. chaud ? La même chose avec le câble
chauffant dans le tuyau de filtrat vers les filtres ?
Non : vérifier qu'il y a 230 V entre les bornes 7 et 13. Si non, la commutation du relais sur la
platine de raccordement est défectueuse. A réparer !
Oui : élément chauffant défectueux, à réparer !
– Les vérifications ci-dessus ont été effectuées et le chauffage du boîtier ne fonctionne toujours
pas ? Microthermostat défectueux, à réparer !
Les problèmes de chauffage du tuyau de filtrat vers les appareils de mesure se remarquent
lorsqu'il n'y a pas de transport d'échantillon de l'unité de contrôle vers les appareils de mesure
et que toutes les autres causes ci-dessus ont été écartées.
– Vérifier si la totalité du tuyau de filtrat risquant de geler est chauffée par le cordon chauffant.
Dans le cas contraire, il faut utiliser un cordon chauffant plus long ou un collier
supplémentaire !
– Vérifier si le cordon chauffant a été raccordé correctement
– Le contacteur thermostatique est-il correctement fixé au raccord (voir "Montage") ? Dans le
cas contraire, le cordon chauffant chauffe le contacteur thermostatique qui ne commute pas
correctement.
Si le cordon chauffant est raccordé à l'extérieur, le contacteur thermostatique doit être à l'air
libre !
– Toutes les vérifications ci-dessus ont été effectuées et le tuyau est toujours gelé ? Contacteur
thermostatique défectueux, cordon chauffant à remplacer !
9.2
Pièces de rechange
11
10

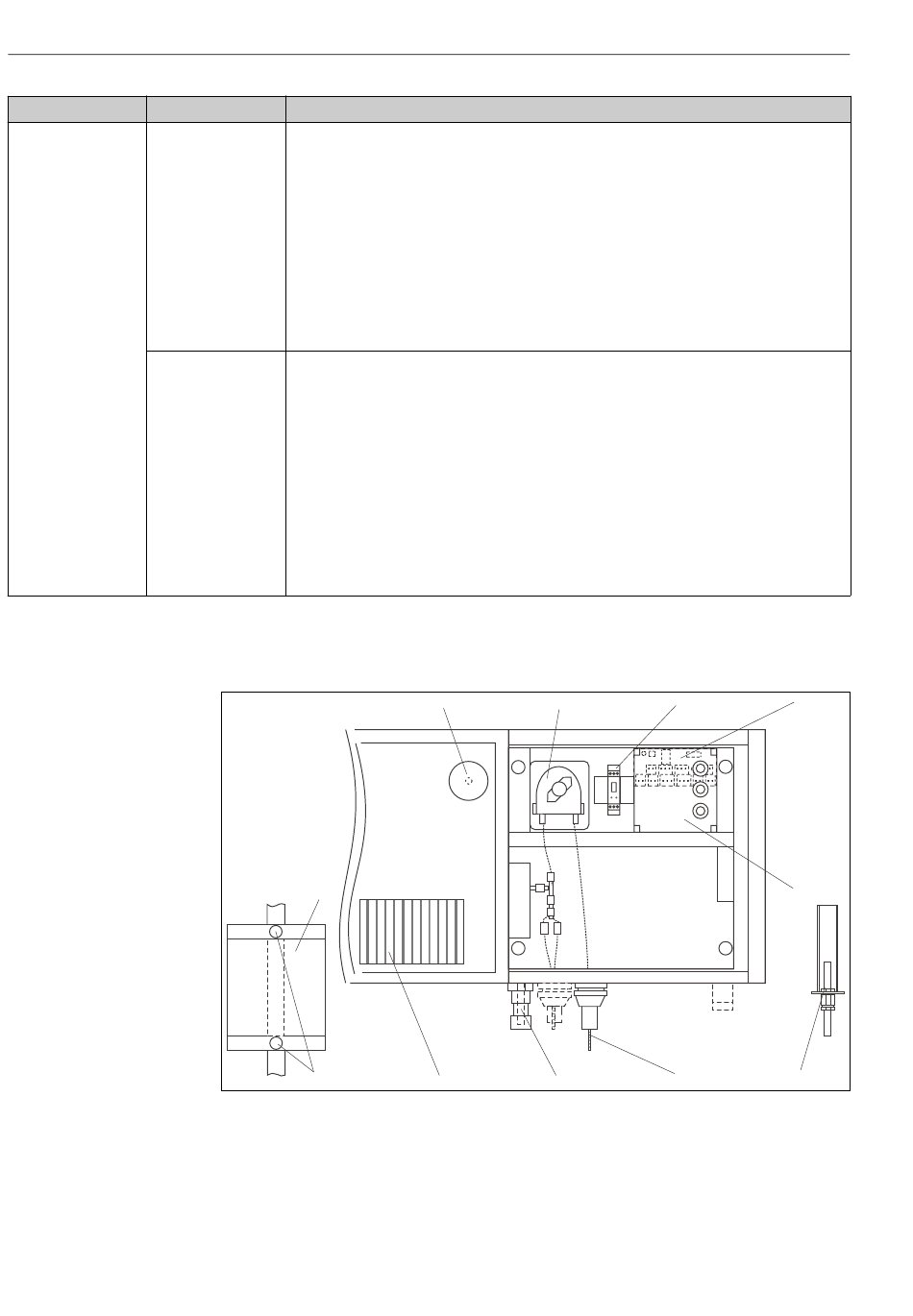

Fig. 17 : Pièces de rechange
Remarque !
Vous trouverez dans le tableau suivant les références de commande des pièces de
rechange et leurs positions sur la fig. 17.
1
2
1
PROG. RESET
4
9
8
StamoClean CAT 430
3
2
3
5
6
7
C07-CAT430xx-06-14-00-xx-011.eps
Endress+Hauser
4
5
6
