5.3

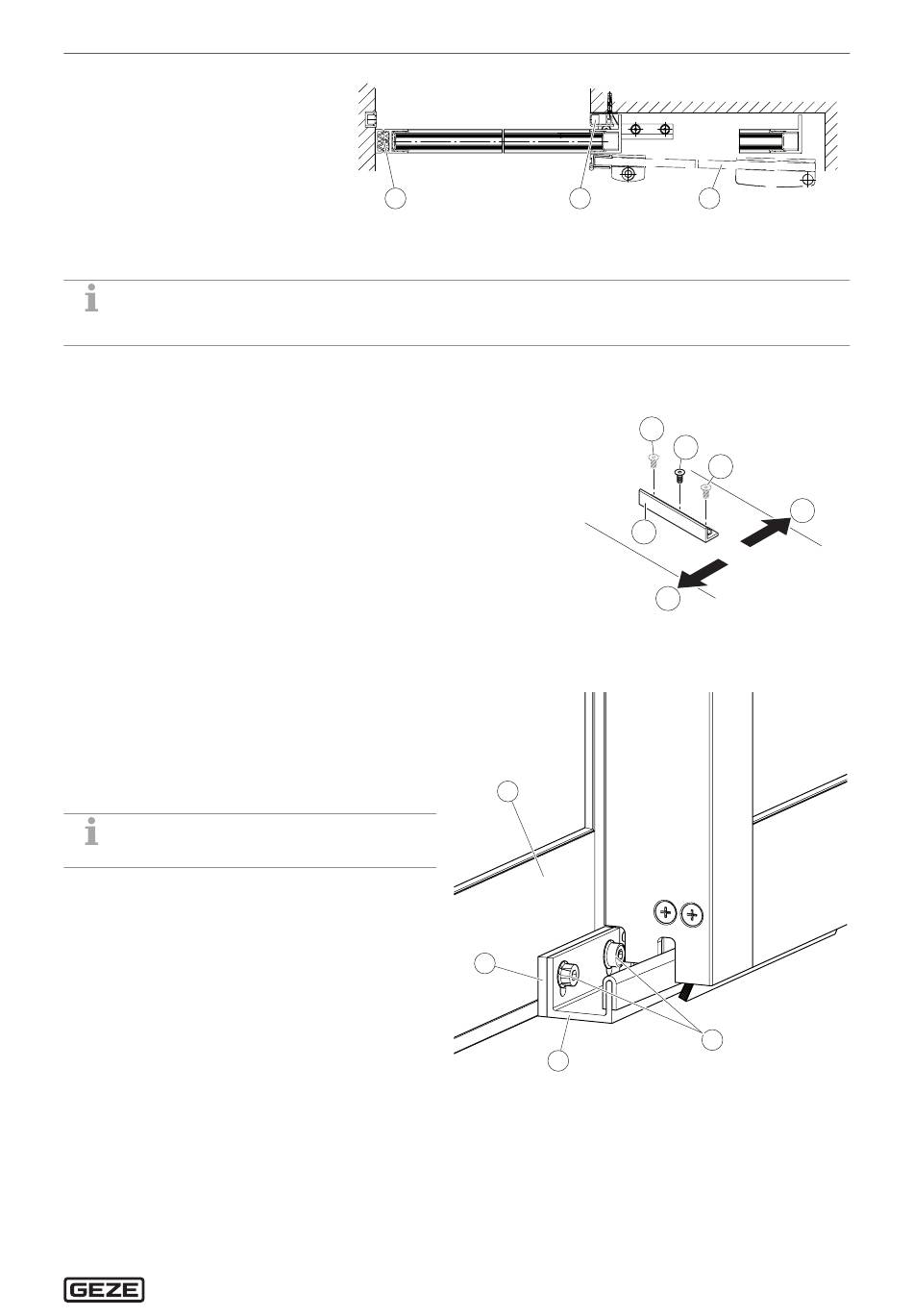

Monter le guide au sol
à Le choix de guide au sol dépend des conditions fournies par le client. L'une des options de guide au sol sui-
vantes doit être utilisée.
à Pour plus d'informations, voir plan d'installation correspondant, chapitre 4.1.
5.3. 1
Monter le guide au sol d'angle (option)
Guide au sol avec vantail mobile à fermeture à droite
Serrer le guide au sol (6) avec 2 vis à tête fraisée adaptées (1) et (2).
X
Guide au sol avec vantail mobile à fermeture à gauche
Serrer le guide au sol (6) avec 2 vis à tête fraisée adaptées (3) et (2).
X
1
Vis à tête fraisée pour vantail mobile fermant à droite
2
Vis à tête fraisée
3
Vis à tête fraisée pour vantail mobile fermant à gauche
4
extérieur
5
intérieur
6
Guide d'angle au sol
5.3.2
Guide au sol montage mural (option)
Visser le guide au sol (3) avec deux vis (2) le cas
X
échéant avec la plaque d'écartement (4) sur
la partie fixe latérale (1) (couple 5 Nm).
En l'absence de partie fixe latérale, monter
X
le guide au sol avec un matériau de fixation
adapté sur le mur.
La plaque d'écartement (4) est disponible
séparément.
4
1
4
3
3
5
1
2
3
6
5
2
