Montage
5.5
Monter les composants de l'entraînement
5.5. 1
Monter la courroie crantée
Couper la courroie crantée à longueur.
X
Placer la courroie crantée sur la poulie motrice et la poulie de renvoi.
X
Si le verrouillage à courroie crantée est présent :
Enfiler la courroie crantée dans le verrouillage à courroie crantée.
X

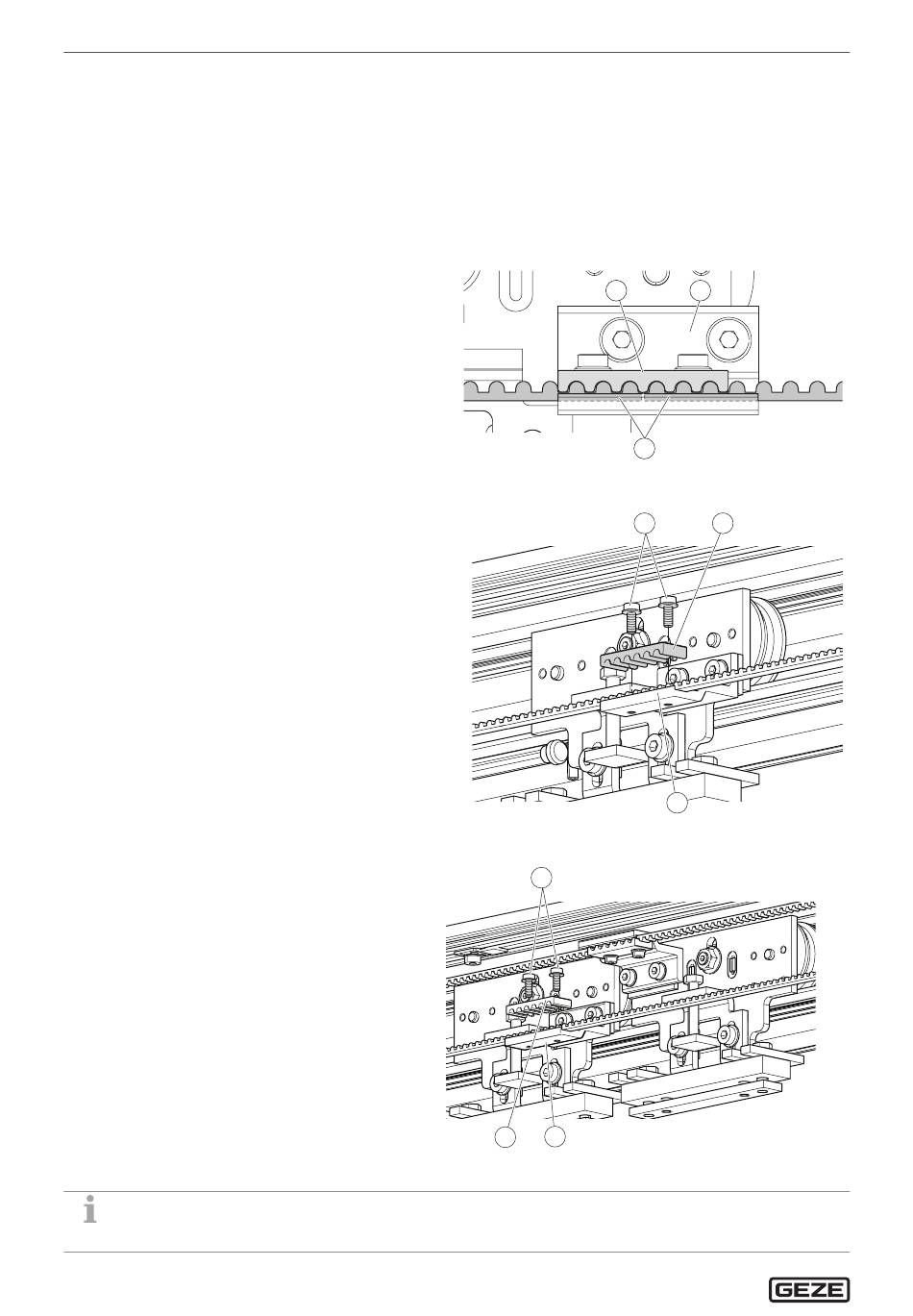

5.5.2
Monter la courroie crantée sur la clavette d'entraînement
Placer le verrouillage à courroie crantée (1)
X
sur les extrémités de la courroie crantée (3)
(3 dents par extrémité de courroie).
1 vantail
Visser le verrouillage à courroie crantée (1) sur
X
la clavette d'entraînement (2) avec des vis (4)
(couple 6 Nm).
2 vantaux
Monter les deux extrémités de la courroie
X
crantée (3) avec le verrouillage à courroie
crantée (1) sur l'entraîneur (2) avec une vis (4)
(couple 6 Nm).
Le deuxième verrouillage à courroie crantée n'est monté qu'après réglage de la position de fermeture.
