GC 363 R / SF
151264-02
42.8682 v2 11-2017

Publicité

Table des Matières
loading

Manuels Connexes pour GEZE GC 363 R

Sommaire des Matières pour GEZE GC 363 R

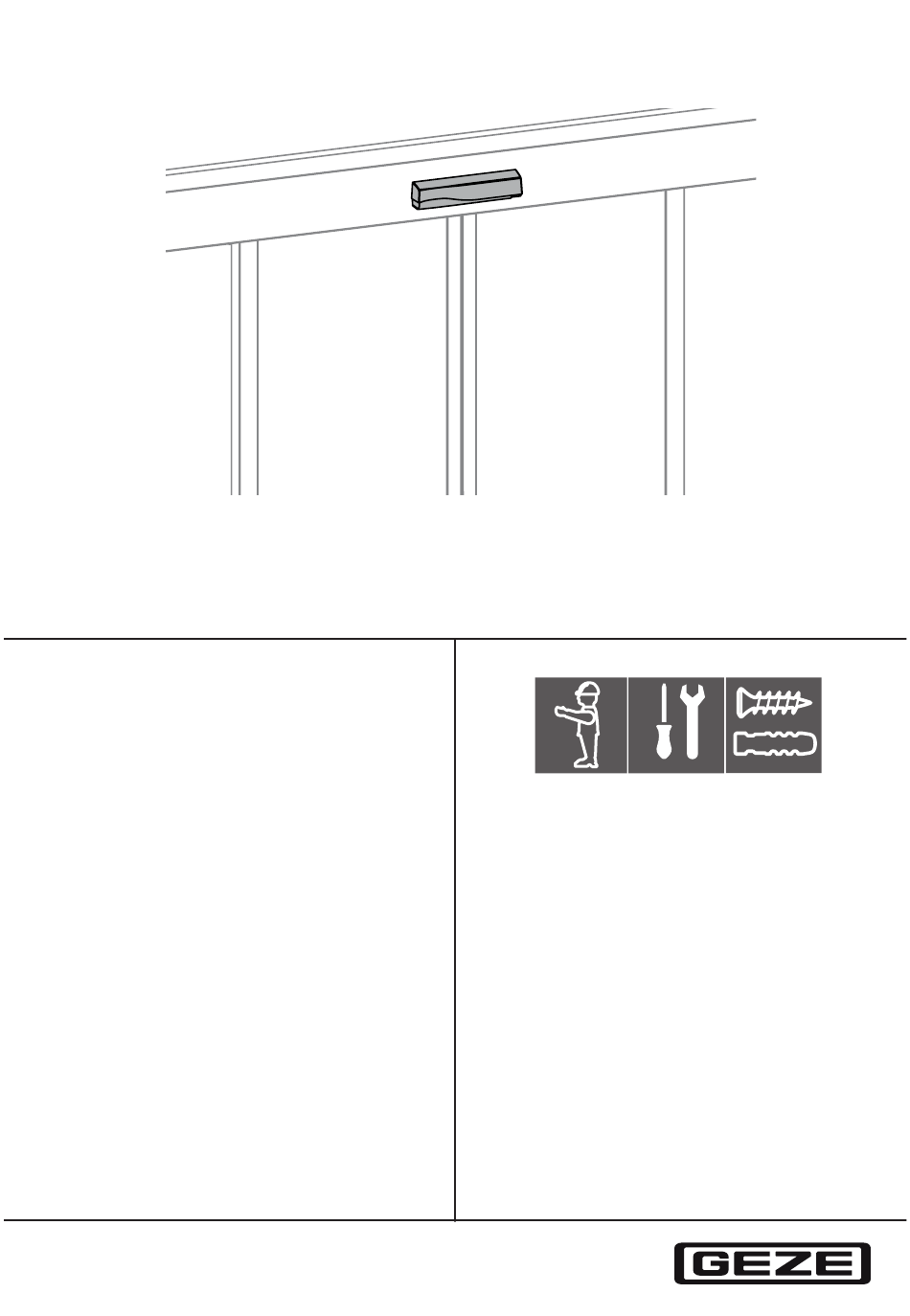

  • Page 1 GC 363 R / SF 151264-02 42.8682 v2 11-2017...

  • Page 2: Table Des Matières

    GC 363 R / SF Traduction du mode d'emploi original pour la version 0400 Sommaire Symboles et moyens de représentation .............3 Abréviations ......................3 Responsabilité du fabricant du fait de son produit ........3 Sécurité ......................3 Utilisation conforme aux dispositions ................3 Consignes de sécurité .....................4 Travailler en toute sécurité...

  • Page 3: Symboles Et Moyens De Représentation

    Le détecteur combiné GC 363 doit uniquement être utilisé pour commander et sécuriser des portes automatiques coulissantes linéaires et cintrées avec des automatismes GEZE. Les dimensions minimales correspondent au corps de référence CA selon DIN 18650 et EN 16005 debout et couché. Le détecteur permet de sécuriser des portes automatiques coulissantes afin...

  • Page 4: Consignes De Sécurité

    à GEZE exclut toute garantie en cas d’utilisation en combinaison avec des produits d’autres fabricants. à Pour les travaux de réparation et d'entretien, seules des pièces d'origine GEZE peuvent être utilisées.

  • Page 5: Travailler En Toute Sécurité

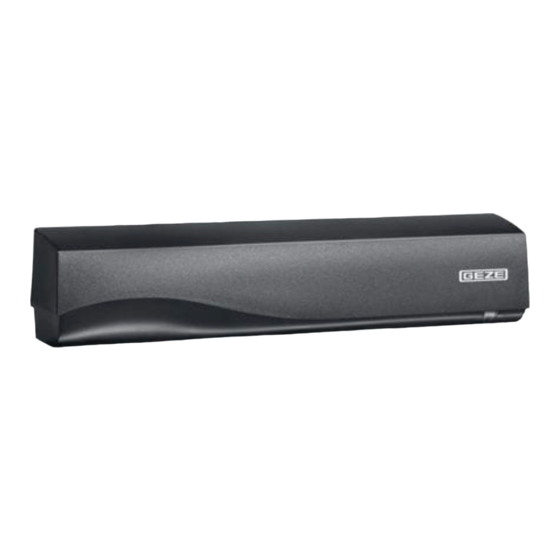

    Description Les détecteurs combinés GC 363 R / SF disposent d'un champ radar pour la détection de mouvements et d'un champ infrarouge pour la sécurisation. L'interférence entre plusieurs systèmes de détection avec des conséquences dangereuses n'est pas possible.
  • Page 6 Description GC 363 R / SF Capot de recouvrement Lentille AIR (récepteur) Interface GC 363 S (accessoire Antenne radar (champ large) en option pour GC 363 SF) Antenne radar (champ étroit) Bouton de réglage (gris) Réglage de la largeur du rideau AIR Bouton pour le réglage de...

  • Page 7: Contenu De La Livraison

    GC 363 R / SF Description Contenu de la livraison...

  • Page 8: Travaux À Effectuer Avant Le Montage

    Travaux à effectuer avant le montage GC 363 R / SF Travaux à effectuer avant le montage Monter l’entraînement Assurez-vous que le capot de l’entraînement de porte soit correctement installé et mis à la terre.

  • Page 9: Système De Détection De Sécurité

    GC 363 R / SF Travaux à effectuer avant le montage Système de détection de sécurité Sur les portes automatiques coulissantes, un détecteur combiné est monté pour chaque direction de course. Pour les grandes largeurs d'ouverture, un détecteur de sécurité GC 339 peut être nécessaire.

  • Page 10: Montage

    Montage GC 363 R / SF Montage Montage sans accessoires Éviter les vibrations extrêmes. Ne pas couvrir le détecteur. Tenir éloigné des tubes fluorescents. Tenir éloigné des objets en mouvement. Éviter la présence d'objet fortement réfléchissant dans la zone infrarouge.

  • Page 11: Montage Avec Kit De Montage Au Plafond

    GC 363 R / SF Montage Montage avec kit de montage au plafond...
  • Page 12 Montage GC 363 R / SF click click click...

  • Page 13: Montage Avec Équerre De Fixation

    GC 363 R / SF Montage Montage avec équerre de fixation DIN 7981 8 × ½“...

  • Page 14: Montage Avec Capot De Protection Contre Les Intempéries

    Montage GC 363 R / SF Montage avec capot de protection contre les intempéries...

  • Page 15: Câblage

    GC 363 R / SF Montage Câblage Respecter les plans de raccordement des entraînements de portes coulissantes. GC 363 R GC 363 SF + GC 363 SF Disponible en option, l’'interface GC 363 S est uniquement compatible avec le détecteur combiné GC 363 SF. Cette interface permet le montage en série de max.

  • Page 16: Mise En Service

    Mise en service GC 363 R / SF Mise en service Détecteur radar Régler le champ de détection et la sensibilité du détecteur de mouvement à radar selon AutSchR : à Champ de détection = largeur d'ouverture × 1,5 m à...
  • Page 17 GC 363 R / SF Mise en service Remplacer les antennes radar (étroite et large)

  • Page 18: Champ De Sécurisation

    Mise en service GC 363 R / SF Champ de sécurisation La position du rideau IR peut être contrôlée à l'aide d'un Spotfinder. Activer 4 spots visibles. * Régler l'angle d'inclinaison du La LED jaune du rideau AIR. Spotfinder clignote : orientation correcte.

  • Page 19: Réglages

    GC 363 R / SF Mise en service Tester le champ d'émission. à Toute la largeur de la porte doit être couverte. à Tester la largeur du champ souhaité avec une feuille de papier (DIN A4), car le Spotfinder mesure tout le champ d'émission.

  • Page 20: Apprentissage

    Possibilités de configuration GC 363 R / SF Apprentissage Avant l'apprentissage, sortir du champ infrarouge. Avant de quitter l'installation, tester l'installation conforme du détecteur. Apprentissage 2 sec. Apprentissage avec 4 sec. mouvement de la porte Possibilités de configuration Utilisation du menu LCD 6.1.1...

  • Page 21: Modifier Le Code Postal

    GC 363 R / SF Réglages 6.1.3 Modifier le code postal 6.1.4 Modifier et enregistrer des valeurs AIR:Filter AIR:Filter AIR:Filter >2.8m 4 <2.8m 2 >2.8m 4 6.1.5 Contrôle des valeurs à l'aide de la télécommande Réglages Préréglages Sélectionner les préréglages suivants ou configurer vous- même les réglages (chapitre 6 à...
  • Page 22 Réglages GC 363 R / SF...
  • Page 23 GC 363 R / SF Réglages...
  • Page 24 Réglages GC 363 R / SF...

  • Page 25: Dernières Étapes De Montage

    GC 363 R / SF Dernières étapes de montage Dernières étapes de montage Avant de quitter l'installation, contrôler le bon fonctionnement du détecteur.

  • Page 26: Autres Situations De Montage

    Autres situations de montage GC 363 R / SF Autres situations de montage Montage sur un vantail Hauteur de montage Distance entre le Largeur de vantail Largeur de détection détecteur et le HSK max. * DIN 18650 / EN 16005...

  • Page 27: Montage Sur Le Linteau

    GC 363 R / SF Maintenance Montage sur le linteau Selon les normes DIN 18650 / EN 16005, la distance entre les rideaux lumineux intérieures ne peut dépasser 200 mm. En cas de dimensions divergentes, contacter préalablement le service des ventes.

  • Page 28: Messages D'erreur Et Élimination Des Erreurs

    Messages d'erreur et élimination des erreurs GC 363 R / SF Messages d'erreur et élimination des erreurs Affichage LCD Conséquence Cause Solution La LED ORANGE Le détecteur Remplacer le détecteur. clignote 1 x signale une erreur interne. La LED ORANGE L'alimentation Contrôler l'alimentation...
  • Page 29 GC 363 R / SF Messages d'erreur et élimination des erreurs Affichage LCD Conséquence Cause Solution – La LED ROUGE Le détecteur voit Retirer les rideaux AIR de la clignote la porte pendant porte rapidement après l'apprentissage Installer le capteur aussi près...
  • Page 30 Messages d'erreur et élimination des erreurs GC 363 R / SF Affichage LCD Conséquence Cause Solution – La réaction de la Vérifier la configuration initiale. porte et des LED Contrôler le câblage. ne coïncident pas – L'affichage Le capteur est Saisir le code d'accès.

  • Page 31: Caractéristiques Techniques

    GC 363 R / SF Caractéristiques techniques Caractéristiques techniques Alimentation 12 V à 24 V, AC ±10 % ; 12 V à 30 V, DC ±10 % électrique : Puissance < 2,5 W consommée : Hauteur 2 m à 3,5 m d'installation : Plage de –25 °C à +55 °C, 0 à 95 % d'humidité relative de l'air, sans condensation température :...
  • Page 32 Caractéristiques techniques GC 363 R / SF Sortie Relais semi-conducteur (sans Relais semi-conducteur (standard) (GC 363 SF) : potentiel, sans polarité) (sans potentiel, sans polarité) Courant de commutation max. : 100 Courant de commutation max. : 100 mA Tension de commutation max. : Tension de commutation max.

  • Page 33: Accessoires/Pièces Détachées

    GC 363 R / SF Accessoires/pièces détachées Accessoires/pièces détachées Référence Équerre de fixation au 151256 plafond Kit de montage au 151253 (noir) plafond 151254 (blanc) Capot de protection 158250 contre les intempéries 151361 Interface GC 363 S (uniquement pour GC 363 SF)
  • Page 34 GC 363 R / SF...
  • Page 35 GC 363 R / SF...
  • Page 36 Germany Chine Russia GEZE Sonderkonstruktionen GmbH GEZE Industries (Tianjin) Co., Ltd. OOO GEZE RUS Planken 1 E-Mail: chinasales@geze.com.cn E-Mail: office-russia@geze.com 97944 Boxberg-Schweigern www.geze.com.cn www.geze.ru Tél. +49 (0) 793092940 Scandinavia – Sweden GEZE Industries (Tianjin) Co., Ltd. Fax +49 (0) 7930929410...
