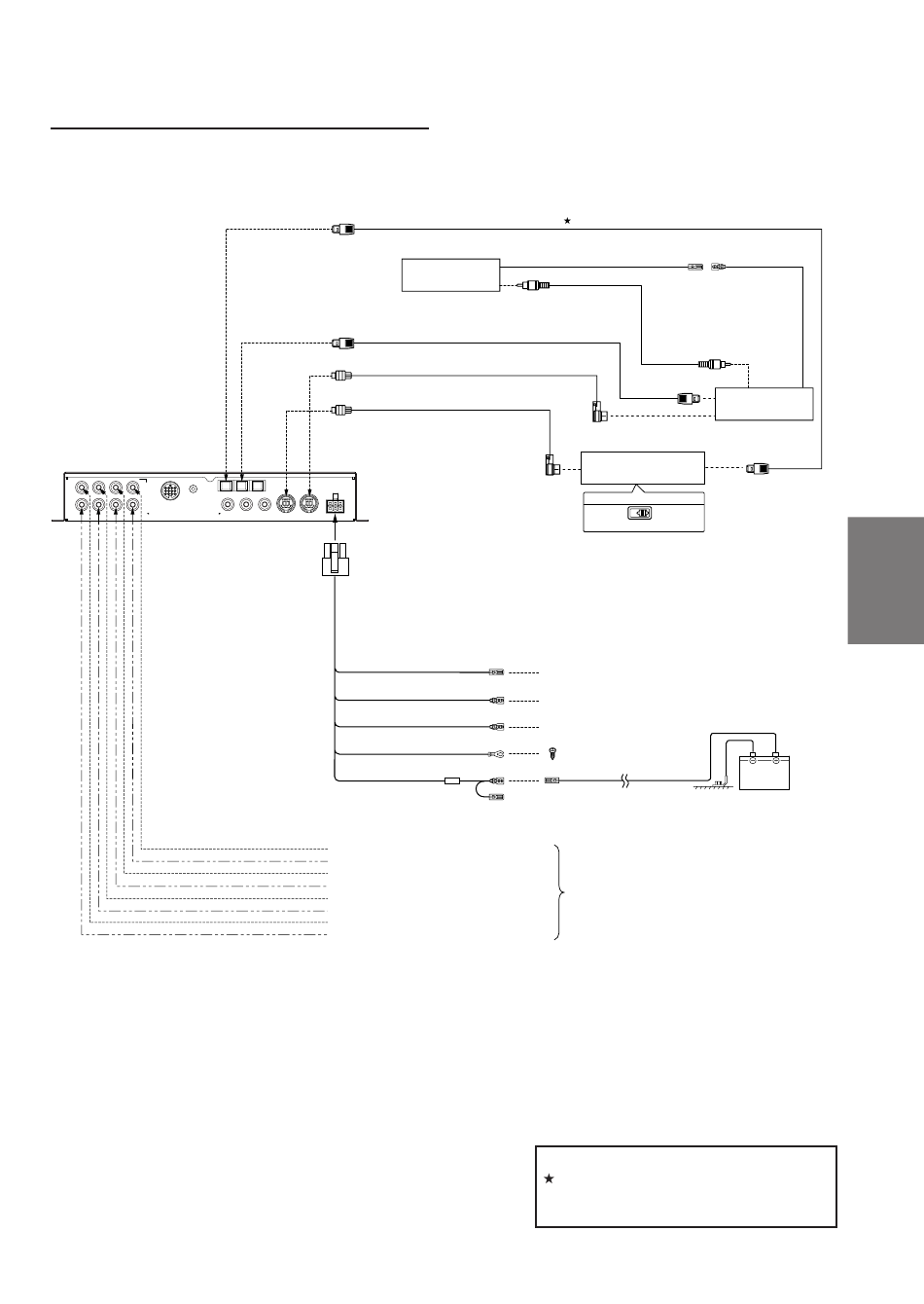

Exemples d'expansion du système
• PXA-H700 + Unité principale compatible avec Ai-NET + Changeur
de DVD + Moniteur + Amplificateur extérieur
CENTER
SELECTABLE
(L) SUBWOOFER
CD
MIC DIGITAL 1
(R)
CONTROL UNIT
FRONT 1 FRONT 2 REAR SUBWOOFER OUTPUT INPUT GUIDE
(FULL RANGE
/TWEETER)
* Lorsque le subwoofer est connecté au
connecteur de sortie de l'enceinte centrale, il
devient la sortie du subwoofer (L ou R).
Dans ce cas, changer le paramétrage de
l'enceinte centrale et le régler sur subwoofer
dans "Réglage des enceintes" (page 4).
REMARQUE
Respecter les points suivants lors de l'utilisation d'un
câble à fibre optique.
• Ne pas embobiner le câble à fibre optique avec un rayon inférieur
à 30 mm.
• Ne rien placer sur le câble à fibre optique.
Câble à fibre optique (vendu séparément)
Câble à fibre optique (fourni avec le changeur de DVD)
Câble Ai-NET (fourni avec le changeur de DVD)
Câble Ai-NET (fourni)
CHG DVD
DIGITAL 2 DIGITAL 3
(L) (R)
Ai–NET IN CHANGER IN
POWER SUPPLY
ANALOG 1
ANALOG 2 ANALOG 3
Câble de sortie de télécommande
Câble d'activation de télécommande
Câble de contrôle de guidage
Câble de mise à la terre
Câble d'alimentation de la batterie
Sortie enceinte centrale ou subwoofer (G)*
Sortie subwoofer ou sortie subwoofer (D)*
Sortie enceinte arrière (G)
Sortie enceinte arrière (D)
Sortie enceinte avant 2 (G)
Sortie enceinte avant 2 (D)
Sortie enceinte avant 1 (G)
Sortie enceinte avant 1 (D)
Câble de sortie de la télécommande
Moniteur
(TME-M790, etc.)
A la borne d'entrée vidéo
compatible avec Ai-NET
Bleu/blanc
Au câble d'activation de télécommande de l'amplificateur
extérieur
Bleu/blanc
Non utilisé avec ce système
Blanc/vert
Non utilisé avec ce système
Vissez à une partie métallique
de la carrosserie du véhicule
A l'amplificateur extérieur
REMARQUE
Utilisé pour une connexion à une unité
principale compatible avec numérique
optique.
Câble d'entrée de
la télécommande
(Blanc/Marron) (Blanc/Marron)
Câble de connexion DIN
A la borne de sortie vidéo
Changeur de DVD
Unité principale
Commutateur du système
EQ /
DIV
Batterie
FR
ES
DE
IT
SE
37
-FR
