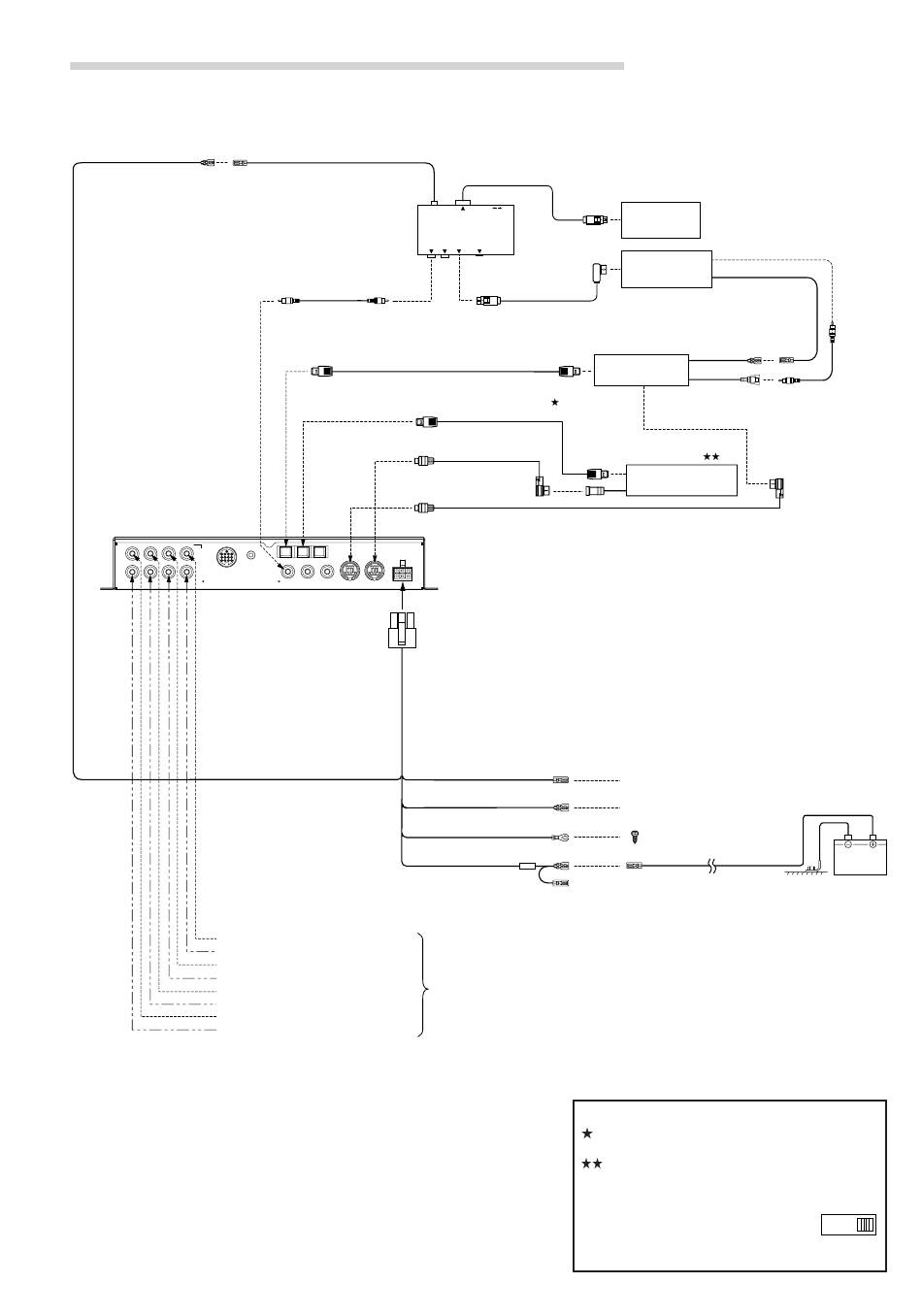

Installation et connexions
• PXA-H700 + Unité principale DVA-7996R + Changeur de CD +
Système de navigation + Ecran + Amplificateur extérieur
Blanc/vert
Câble de contrôle
de guidage
CENTER
SELECTABLE
(L)
SUBWOOFER
(R)
CONTROL UNIT
FRONT 1
FRONT 2
REAR SUBWOOFER
OUTPUT
(FULL RANGE
/TWEETER)
Sortie enceinte centrale ou subwoofer (G)*
Sortie subwoofer ou sortie subwoofer (D)*
Sortie enceinte arrière (G)
Sortie enceinte arrière (D)
Sortie enceinte avant 2 (G)
Sortie enceinte avant 2 (D)
Sortie enceinte avant 1 (G)
Sortie enceinte avant 1 (D)
REMARQUE
Selon le type d'écran utilisé dans le système, il se peut que vous ayez
besoin d'un câble de conversion RVB séparé (KWE-503N). De plus, les
connexions sont différentes de celles précédemment montrées lorsque
vous connectez un écran universel. Reportez-vous également aux
instructions de fonctionnement du KCE-900E. Pour plus d'informations,
contactez votre revendeur ou un centre d'informations Alpine.
Respecter les points suivants lors de l'utilisation d'un
câble à fibre optique.
• Ne pas embobiner le câble à fibre optique avec un rayon
inférieur à 30 mm.
• Ne rien placer sur le câble à fibre optique.
40
-FR
Blanc/vert
Câble de contrôle
de guidage
GUIDE OUTPUT
Câble de connexion DIN
Câble à fibre optique (vendu séparément)
(fourni avec le changeur de CD)
CD
CHG
DVD
MIC
DIGITAL 1
DIGITAL 2
DIGITAL 3
INPUT
GUIDE
(L)
(R)
Ai–NET IN
CHANGER IN
POWER SUPPLY
ANALOG 1
ANALOG 2
ANALOG 3
Câble de sortie de télécommande
Câble d'activation de télécommande
Câble d'alimentation de la batterie
NTSC
RGB
VIDEO OUTPUT
NAVIGATION
INPUT
NTSC VIDEO
OUTPUT
RGB OUTPUT
REMOTE INPUT
KCE-900E
(vendu séparément)
Câble de
connexion RVB
(vendu séparément)
Unité principale
Câble à fibre optique
(vendu séparément)
Câble Ai-NET
Câble Ai-NET (fourni)
Bleu/blanc
Bleu/blanc
Câble de mise à la terre
* Lorsque le subwoofer est connecté au
connecteur de sortie de l'enceinte centrale, il
devient la sortie du subwoofer (L ou R).
A l'amplificateur
Dans ce cas, changer le paramétrage de
extérieur
l'enceinte centrale et le régler sur subwoofer
dans "Réglage des enceintes" (page 4).
REMARQUES
Système de
navigation
Moniteur
(TME-M790, etc.)
Câble de sortie de
la télécommande
Câble d'entrée de
la télécommande
Blanc/Marron
Blanc/Marron
DVA-7996R
Jaune
Câble de
sortie vidéo
Changeur de CD
compatible avec Ai-NET
Au câble d'activation de télécommande de
l'amplificateur extérieur
Non utilisé avec ce système
Vissez à une partie métallique
de la carrosserie du véhicule
Lors de la connexion d'un changeur de CD
optique numérique
Lors de la connexion d'un
changeur de CD optique
numérique, changez la
position du commutateur
numérique/analogique du
changeur de CD sur "2"
(Sortie numérique).
A la
borne
d'entrée
vidéo
Câble de
connexion DIN
Batterie
1
2
