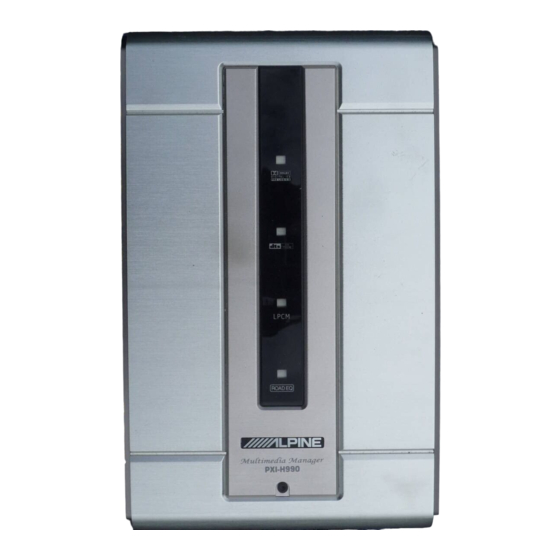

  • Page 1 PXI-H990 Multimedia Manager English Guide for Installation and Connections Deutsch Hinweise über die Installation und Anschlüsse Français Guide d’installation et de connexions Español Guía de instalación y conexiones Italiano Guida all’installazione ed ai collegamenti Svenska Vägledning för montering och anslutningar...
  • Page 2: Guide Pour Installation Et Connexions

    PLOI pour se familiariser avec chaque commande et fonction. Chez ALPINE, nous espérons que le nouveau PXI-H990 donnera de nombreuses années de plaisir d’écoute. En cas de problèmes lors de l’installation de l’unité, prière de contacter le revendeur agréé d’ALPINE. Points à respecter pour une utilisation sûre •...
  • Page 3 NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS DU FORAGE DES TROUS. Lors du forage de trous dans le châssis en vue de l’installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non- respect de cette précaution peut entraîner un incendie.
  • Page 4 • Le PXI-H990 utilise des prises femelles de type RCA pour la connexion à d’autres unités (par exemple à un amplificateur) équipées de connecteurs RCA. Un adaptateur peut être nécessaire pour le connecter d’autres unités. Si c’est le cas, contacter le revendeur agréé ALPINE pour obtenir l’assistance technique.
  • Page 5: Important

    • Lorsqu’un filtre anti-parasites supplémentaire optionnel est ajouté, le connecter aussi loin que possible de l’appareil. Votre revendeur Alpine peut installer différents filtres anti-parasites. Le contacter pour obtenir d’autres informations. • Consultez votre revendeur Alpine pour plus de détails sur les mesures de prévention contre les parasites.
  • Page 6: Accessoires

    Accessoires Câble IONBUS (6m) Câble de lien de Audio DVD Vis auto-taraudeuses (6m) (M4 x 14) Microphone (6m) Câble de connexion de la Clé hexagonale (M3) borne du microphone (6m) * Support * Collier du cordon Vis à tête cylindrique large du support (M4 x 8) * Noyau de ferrite *1 Utilisé...
  • Page 7 Installation • Assembler l’unité de base 1. Choisissez l’endroit de l’installation. • Le coffre, etc., est le meilleur endroit. 2. Marquez les positions des vis de montage à l’endroit choisi. 3. Percez des trous de 3 mm (1/8”) ou plus petits. ATTENTION: En perçant les trous, veillez à...
  • Page 8 < Configurer deux PXI-H990 > Trouver un endroit qui peut accueillir les deux unités ensemble, puis réaliser la procédure suivante. Pour configurer deux PXI-H990, commencer par connecter les deux unités de base avant de les configurer. 1. Retirer les pieds des côtés de l’unité de base qui n’a pas de borne. Une vis maintient chaque pied en position.
  • Page 9: Montage Du Microphone

    3. Placer deux unités de base côte à côte, et fixer les supports avec les vis à tête cylindrique large du support fournies (M4 x 8). Vis à tête cylindrique large du support (M4 x 8) 4. Se reporter à la section « Assembler l’unité de base » page 7, et fixer solidement la base. •...
  • Page 10: Schéma Des Connexions Basiques

    Connexions • Schéma des connexions basiques < Plafond > • Normalement les différents REMARQUE indicateurs s’allument en Indicateur Dolby numérique S’éclaire en rouge lors du décodage du Dolby numérique. Indicateur DTS S’éclaire en rouge lors du décodage DTS. Indicateur LPCM S’allume en rouge lors de la réception d’une entrée LPCM (MLP sans perte ou CD-DA).
  • Page 11 (de type mini B). qu’un logiciel sont nécessaires. Pour de plus amples informations, contacter le magasin où vous avez acheté le produit ou un centre d’information Alpine. • Borne de mise à la terre Connectez à la carrosserie du Branchez-la solidement à une partie métallique véhicule à...
  • Page 12: Exemples D'expansion Du Système

    • Lors de la connexion du câble d’alimentation de batterie directement à la borne de batterie, un fusible doit être utilisé à la batterie pour protéger votre équipement. Veuillez consulter votre revendeur Alpine pour connaître les valeurs de fusible appropriées.
  • Page 13 • PXI-H990 + Head Unit DVI-9990R/DVI-9990E + Ecran TMI-M990 + Changeur compatible Ai-NET connectés Vers la borne IONBUS DVI-9990R/DVI-9990E Head Unit TMI-M990 compatible avec Câble IONBUS IONBUS (vendue Ecran compatible séparément) IONBUS (vendu Vers la borne séparément) d’entrée S vidéo Vers la borne Vers la borne de lien de sortie S...
  • Page 14 Phone 1-800-ALPINE-1 (1-800-257-4631) ALPINE ELECTRONICS OF CANADA, INC. 7300 Warden Ave., Suite 203, Markham, Ontario L3R 9Z6, Canada Phone 1-800-ALPINE-1 (1-800-257-4631) ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD. 6-8 Fiveways Boulevarde Keysborough, Victoria 3173, Australia Phone 03-9769-0000 ALPINE ELECTRONICS GmbH Frankfurter Ring 117, 80807 München,...
