BCPWD-2x32/400 & BCPWD-2x32/630 : 64 monoblocs 2x32 12V
Dimensions :
Hauteur : 1900 mm
Largeur : 1596 mm
Profondeur : 860 mm
Pour assembler l'armoire :
IMPORTANT : Ouvrir le rupteur batterie IB avant de connecter les câbles.
•
Enlever les vis de fixation des plateaux
•
Extraire les plateaux de l'armoire
•
Placer 8 blocs batteries sur les plateaux gauche et droit des premiers, deuxième, troisième
et quatrième niveaux
•
Interconnecter les blocs en série (bloc 1 / pôle négatif
schéma de la page suivante).
AVERTISSEMENT : la tension nominale des monoblocs doit être de 12V (en fait 32 x 12 = 384V)
Entrée de câbles par le bas

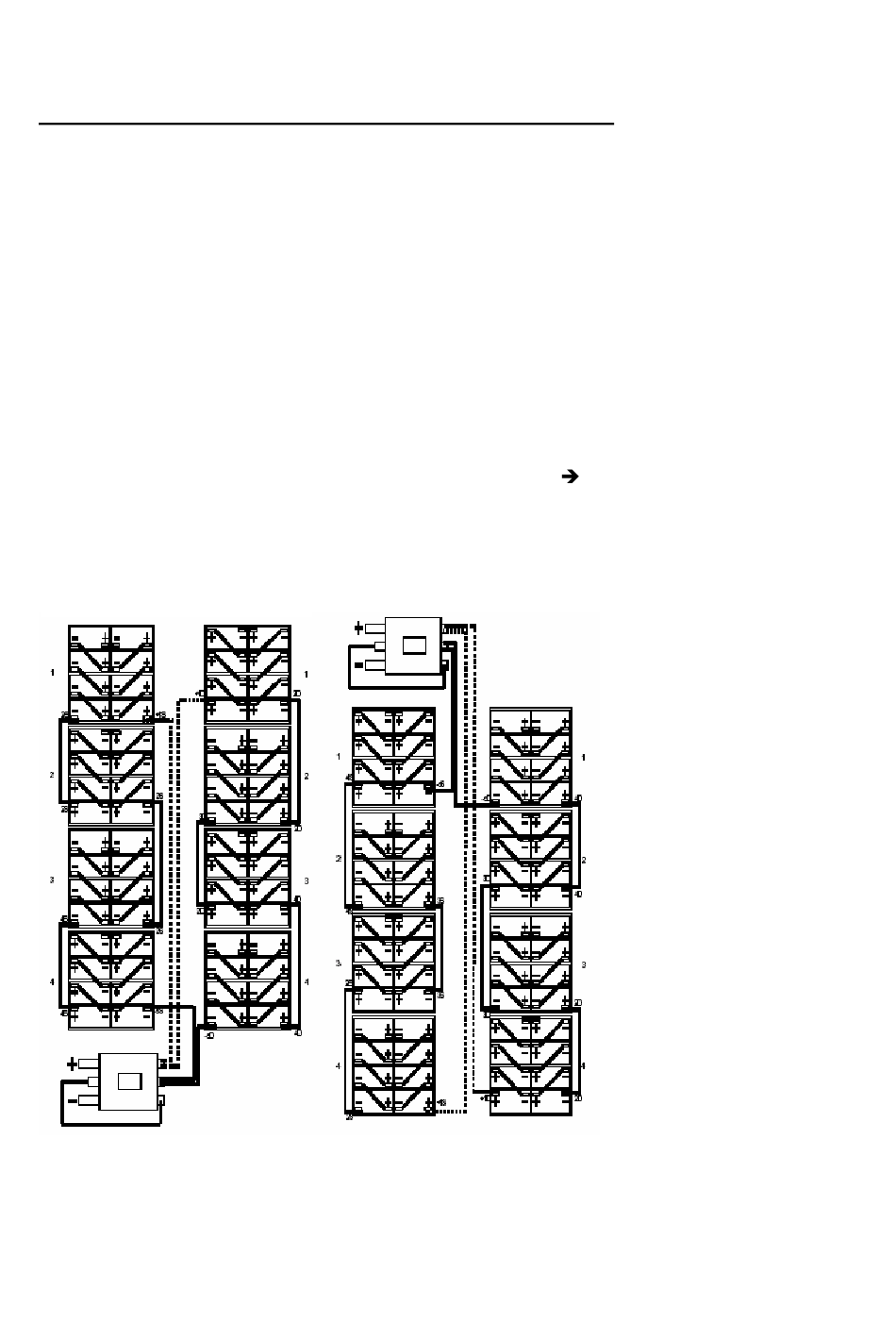

Figure 10e. Câblage Armoires BCPWD/400 & BCPWD/630 2x32 12V (par le haut et le bas)
Page 40/72
Entrée de câbles par le haut
bloc 2 / pôle positif, selon le
