BCPWD/400 & BCPWD/630 : 64 monoblocs 6V
Dimensions :
Hauteur : 1900 mm
Largeur : 1596 mm
Profondeur : 860 mm
Pour assembler l'armoire :
IMPORTANT : Ouvrir le rupteur batterie IB avant de connecter les câbles.
•
Enlever les vis de fixation des plateaux
•
Extraire les plateaux de l'armoire
•
Placer 8 blocs batteries sur les plateaux gauche et droit des premiers, deuxième, troisième
et quatrième niveaux
•
Interconnecter les blocs en série (bloc 1 / pôle négatif
schéma de la page suivante).
AVERTISSEMENT : la tension nominale des monoblocs doit être de 6V (en fait 6 x 64 = 384V)
Entrée de câbles par le bas

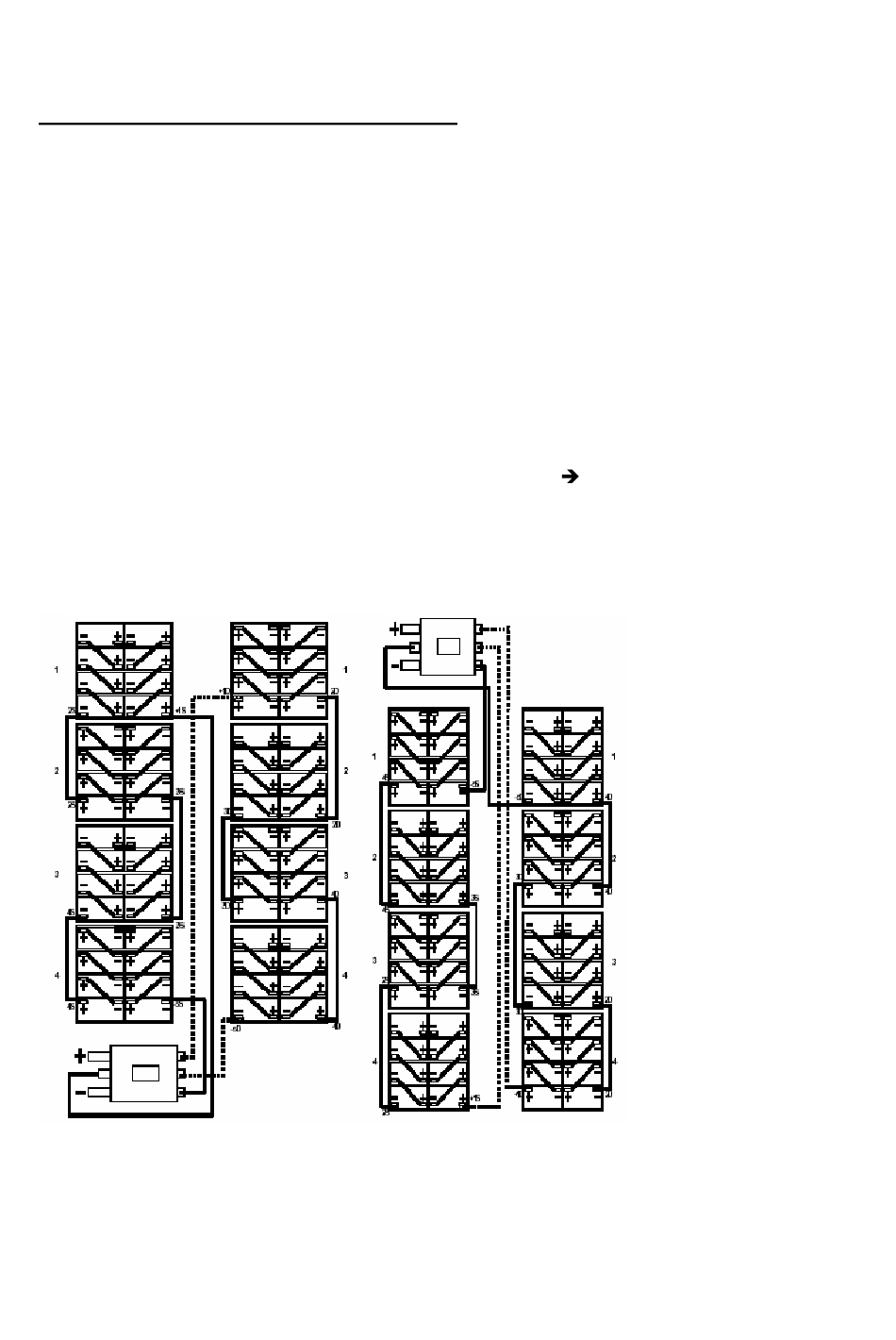

Figure 10c. Câblage Armoires BCPWD/400 & BCPWD/630 6V (entrées par le dessus et le bas)
Page 38/72
Entrée de câbles par le haut
bloc 2 / pôle positif, selon le
