2
Verwendungszweck der
Wärmepumpe
2.1 Anwendungsbereich
Die Wasser/Wasser-Wärmepumpe ist ausschließlich für die Er-
wärmung von Heizungswasser vorgesehen. Sie kann in vorhan-
dene oder neu zu errichtende Heizungsanlagen eingesetzt wer-
den. Als Wärmeträger dient Wasser. Dieses kann aus Brunnen
oder ähnlichen Anlagen zugeführt werden.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 25 °C auftreten.
Um Korrosionsrisiken am Verdampfer auszuschließen, muss
das Brunnenwasser auf die Korrosionswahrscheinlichkeit von
metallischen Werkstoffen nach der DIN 50930 bewertet werden.
Einzelheiten dazu sind im Projektierungs- und Installationshand-
buch für Heizungswärmepumpen zu finden.
ACHTUNG!
Das Brunnenwasser muss der geforderten Wasserqualität entsprechen.
2.2 Arbeitsweise
Eine Brunnenpumpe fördert das Wasser in den Verdampfer der
Wärmepumpe. Dort gibt es Wärme an das Kältemittel im Kälte-
kreislauf ab.
Das Kältemittel wird vom elektrisch angetriebenen Verdichter an-
gesaugt, verdichtet und auf ein höheres Temperaturniveau "ge-
pumpt". Die bei diesem Vorgang zugeführte elektrische Antriebs-
leistung geht nicht verloren, sondern wird größtenteils ebenfalls
dem Kältemittel zugeführt.
Daraufhin gelangt das Kältemittel in den Verflüssiger und über-
trägt hier wiederum seine Wärmeenergie an das Heizwasser.
Abhängig vom Betriebspunkt erwärmt sich so das Heizwasser
auf bis zu 58 °C ± 2K.
2.3 Funktionsbeschreibung
integrierte
Wärmemengenzählung
Die Leistungsvorgaben des Verdichterherstellers bei unter-
schiedlichen Drucklagen sind in der Wärmepumpen-Software
hinterlegt. Zur Ermittlung der aktuellen Drucklage sind im Kälte-
kreis der Wärmepumpe zwei zusätzliche Drucksensoren vor und
nach dem Verdichter eingebaut. Aus den in der Software hinter-
legten Verdichterdaten und der aktuellen Drucklage kann die
momentane Heizleistung ermittelt werden. Das Integral der Heiz-
leistung über die Laufzeit ergibt die von der Wärmepumpe abge-
gebene Wärmemenge, die im Display des Wärmepumpenmana-
gers
getrennt
für
Heizen,
Schwimmbadbereitung angezeigt wird.
www.dimplex.de
All manuals and user guides at all-guides.com
Warmwasser-
und
452234.66.37 · FD 9205
3

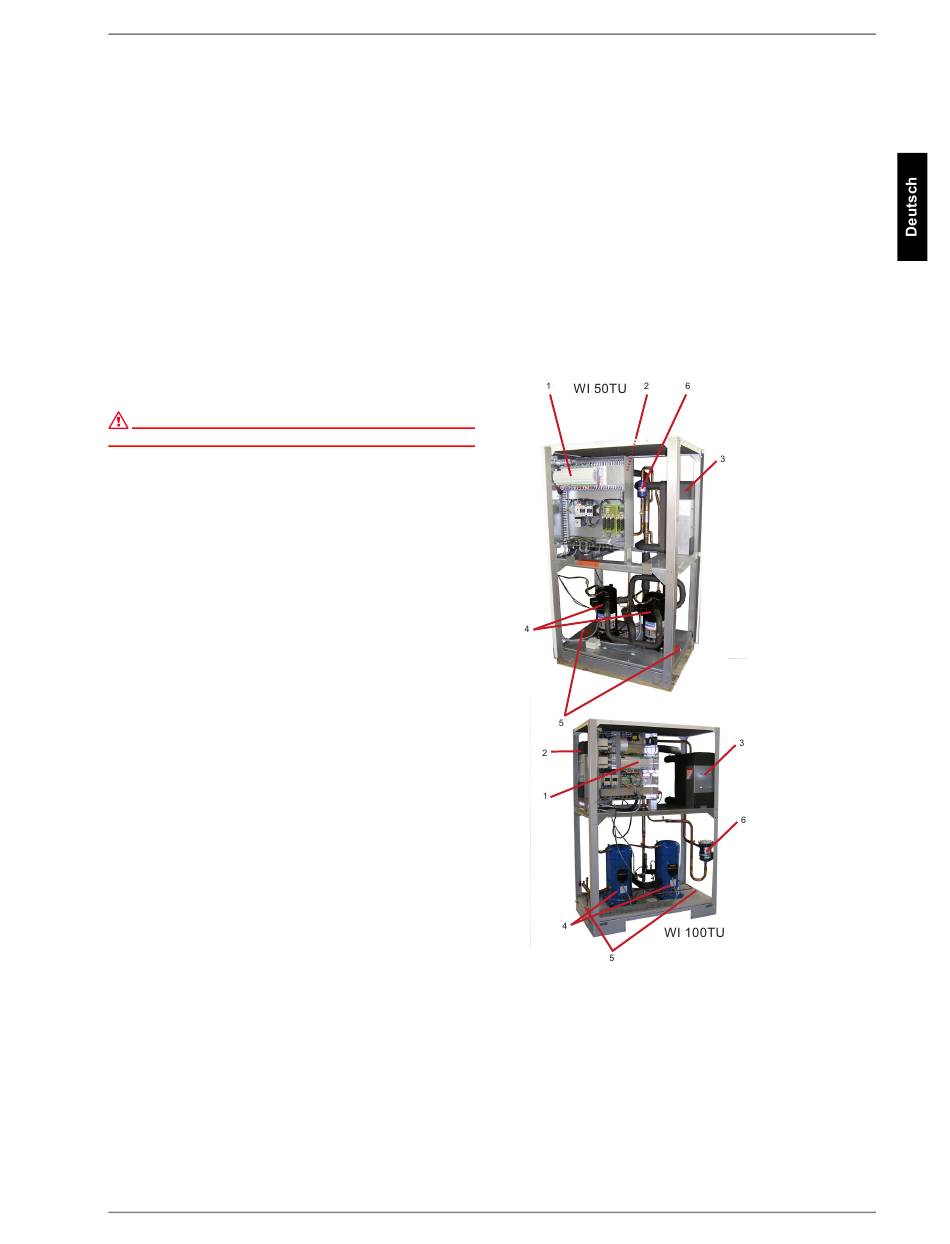

Grundgerät
Das Grundgerät besteht aus einer anschlussfertigen Wärme-
pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und
integriertem Wärmepumpenmanager. Der Kältekreis ist „herme-
tisch geschlossen" und enthält das vom Kyoto-Protokoll erfasste
fluorierte Kältemittel R404A mit einem GWP-Wert von 3784. Es
ist FCKW-frei, baut kein Ozon ab und ist nicht brennbar.
Im Schaltkasten sind alle für den Betrieb der Wärmepumpe not-
wendigen Bauteile angebracht. Ein Fühler für die Außentempe-
ratur mit Befestigungsmaterial sowie ein Schmutzfänger liegen
der Wärmepumpe bei. Die Spannungszuführung für Last- und
Steuerstrom ist bauseits zu verlegen.
Die Ansteuerung der bauseits zu stellenden Primärpumpe ist
über den Schaltkasten zu realisieren. Dabei ist – falls erforderlich
– für diese ein Motorschutz vorzusehen. Die hydraulischen Kom-
ponenten der Brunnenwasserseite sind bauseits zu erstellen.
1)
Steuerung
2)
Verdampfer
3)
Verflüssiger
4)
Verdichter
5)
Transportsicherung
6)
Filtertrockner
WI 50TU - WI 100TU
DE-3
