WI 50TU - WI 100TU
6
Installation
6.1 Généralités
En règle générale, l'appareil doit être installé à l'intérieur, sur une
surface plane, lisse et horizontale. Ici, le châssis de la pompe à
chaleur doit adhérer au sol sur toute sa circonférence afin de ga-
rantir une isolation acoustique appropriée. Si tel n'est pas le cas,
des mesures d'absorption acoustique complémentaires seront
éventuellement nécessaires.

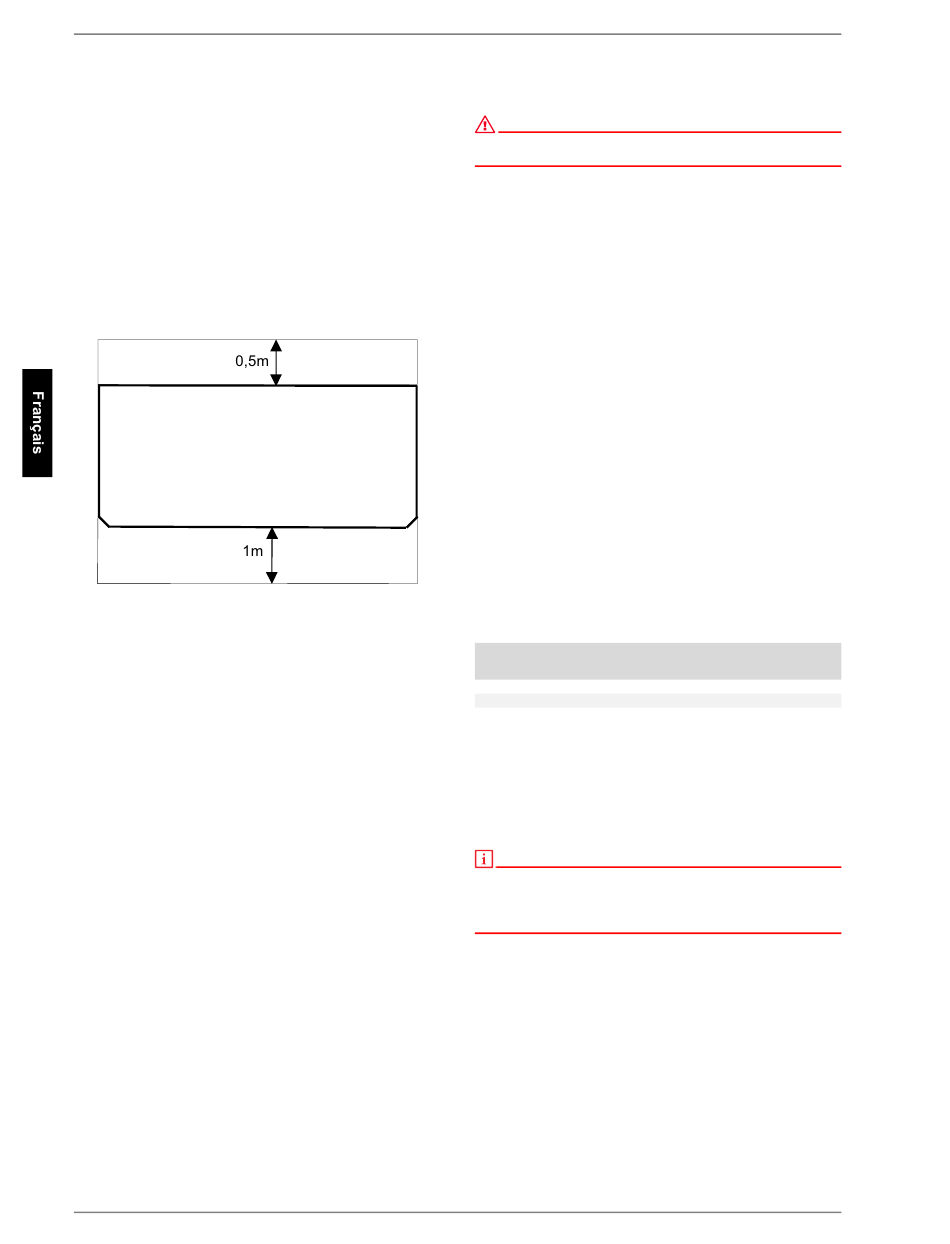

La pompe à chaleur doit être installée de manière à ce que les
travaux de maintenance puissent être effectués sans problème.
Ceci est garanti si l'on respecte une distance d'env. 1 m devant
et sur un côté de la pompe à chaleur.
Le local d'installation de la pompe à chaleur ne doit jamais être
exposé au gel ou à des températures supérieures à 35 °C.
6.2 Émissions sonores
Parce qu'elle est pourvue d'une isolation sonore efficace, la
pompe à chaleur est très silencieuse. Le risque de transmission
de vibrations aux fondations voire au système de chauffage est
pratiquement nul grâce à des dispositifs de désolidarisation mis
en place à l'intérieur.
7
Montage
7.1 Généralités
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Circuits de départ/de retour installation de puits
Conduites de départ et de retour pour le chauffage
Alimentation en courant électrique
Sonde de température
FR-6
All manuals and user guides at all-guides.com
7.2 Raccordement côté chauffage
Avant de raccorder la pompe à chaleur, il faut rincer l'installation de
chauffage.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer les éventuelles impuretés et les restes éventuels des
matériaux d'étanchéité ou autres. Une accumulation de dépôts
dans le condenseur est susceptible d'entraîner une défaillance
totale de la pompe à chaleur.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de l'ins-
tallation :
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage de production d'eau
chaude sanitaire. Sa quantité est cependant négligeable pour les
installations ayant des températures de départ inférieures à
60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
C'est pourquoi les valeurs indicatives suivantes pour l'eau addi-
tionnelle et l'eau de remplissage doivent donc être respectées
selon VDI2035 feuillet 1 :
Puissance calorifique-
* 1 °dH = 1,7857 °f
Débit minimum d'eau de chauffage
Le débit minimum d'eau de chauffage de la pompe à chaleur doit
être garanti quel que soit l'état de fonctionnement de l'installation
de chauffage. Cela peut par ex. être obtenu par l'installation d'un
distributeur double sans pression différentielle.
REMARQUE
L'utilisation d'une soupape différentielle est uniquement recommandée
pour les chauffages par surfaces et pour un débit d'eau de chauffage
max. de 1,3 m³/h. Le non-respect de cette remarque peut entraîner des
défauts de fonctionnement de l'installation.
Protection antigel dans le cas d'une installation
exposée au gel
Dans la mesure où le gestionnaire de pompe à chaleur et la
pompe de circulation de chauffage sont en ordre de marche, la
fonction de protection antigel du gestionnaire de pompe à cha-
leur sera activée. L'installation doit être vidée en cas de mise
hors service de la pompe à chaleur ou coupure de courant. S'il
n'est pas possible de s'apercevoir d'une panne de courant (ins-
tallations dans des maisons de vacances), le circuit de chauffage
doit être exploité avec une protection antigel appropriée.
452234.66.37 · FD 9205
ATTENTION !
l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Somme des
alcalinoterreux
totale [kW]
en mol/m³ ou mmol/l
≤
200 max.
2,0
≤
de 200 à 600
1,5
> 600
< 0,02
Dureté totale en °dH*
≤
11,2
≤
8,4
< 0,11
www.dimplex.de
