7.3 Raccordement côté source de
chaleur
Il convient de procéder comme suit pour le raccordement :
raccorder les conduites de puits aux circuits de départ et de re-
tour de la pompe à chaleur.
ATTENTION !
Le filtre livré doit impérativement être monté dans le circuit de retour
(ouverture d'admission).
ATTENTION !
L'eau de puits doit être conforme à la qualité de l'eau requise.
Suivre pour cela les indications du schéma hydraulique.
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
sonde de température extérieure (R1) fournie
sonde de température retour circuit de chauffage (R2) inté-
grée
sonde de température retour circuit primaire (R24) intégrée
sonde de température départ circuit de chauffage (R9) inté-
grée
sonde de température départ circuit primaire (R6) intégrée
7.4.1 Courbes caractéristiques de la
sonde
Température en °C
-20
-15
normalisée NTC-2 en
14,6
11,4
kΩ
NTC-10 en kΩ
67,7
53,4
15
20
25
30
35
2,9
2,4
2,0
1,7
1,4
14,9
12,1
10,0
8,4
7,0
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1 à la page 7. Seule exception : la
sonde de température extérieure livrée avec la pompe à chaleur
(voir Fig. 7.2 à la page 7).

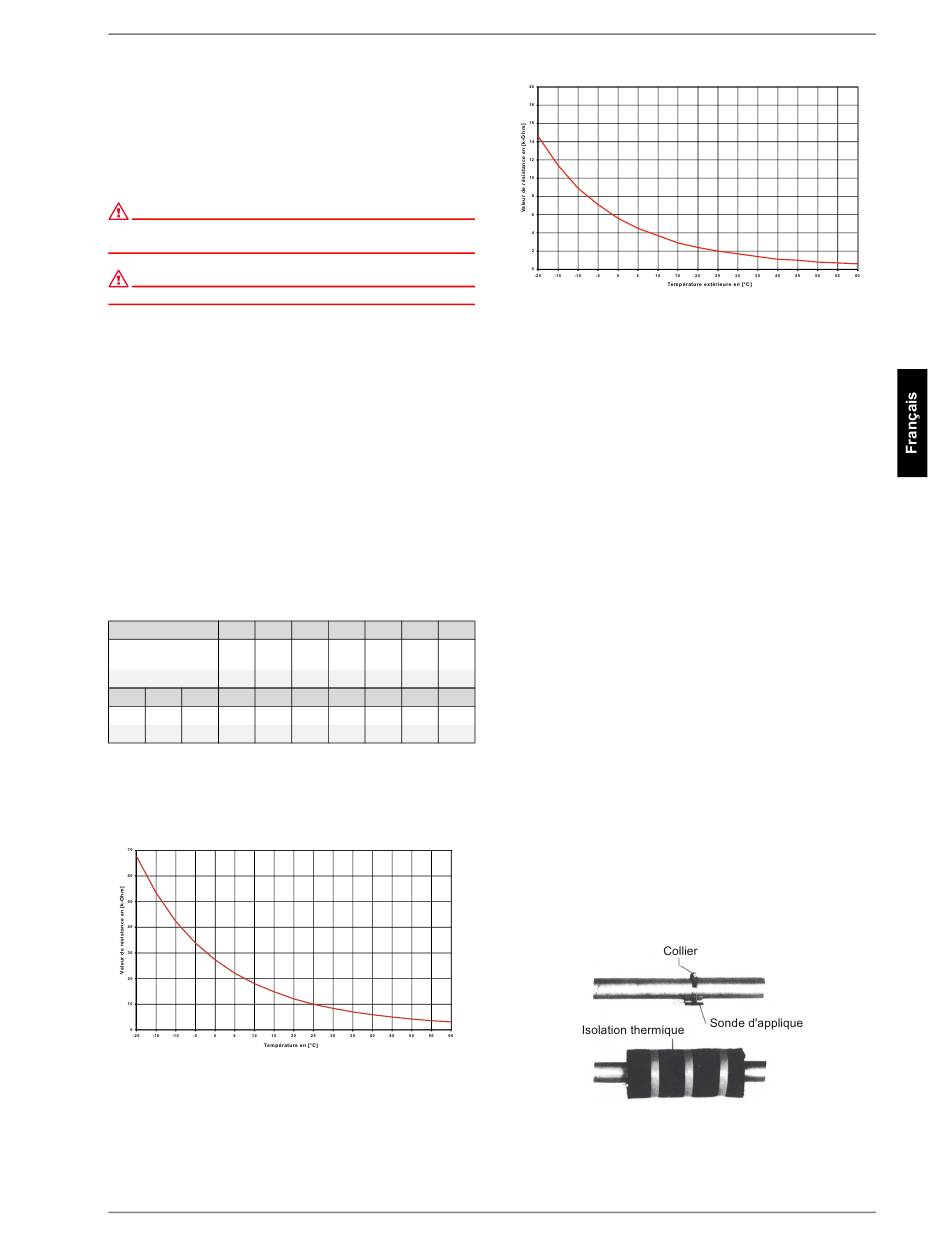

Fig. 7.1:Courbe caractérisitque de la sonde NTC 10
www.dimplex.de
All manuals and user guides at all-guides.com
-10
-5
0
5
10
8,9
7,1
5,6
4,5
3,7
42,3
33,9
27,3
22,1
18,0
40
45
50
55
60
1,1
1,0
0,8
0,7
0,6
5,9
5,0
4,2
3,6
3,1
452234.66.37 · FD 9205
Fig. 7.2:Courbe caractéristique de la sonde NTC-2 normalisée selon
DIN 44574 Sonde de température extérieure
7.4.2 Montage de la sonde de température
extérieure
La sonde de température doit être placée de telle sorte qu'elle
puisse détecter la plupart des influences atmosphériques sans
que les valeurs mesurées ne soient faussées :
sur le mur extérieur d'une pièce d'habitation chauffée, de
préférence sur la face nord ou nord-ouest,
ne pas monter dans un « emplacement protégé » (par ex.
dans la niche d'un mur ou sous le balcon),
ne pas installer à proximité de fenêtres, portes, ouvertures
d'aération, éclairage extérieur ou pompes à chaleur,
ne pas exposer aux rayons directs du soleil, quelle que soit
la saison.
Câble de sonde : longueur max. 40 m ; section de fils min.
0,75 mm² ; diamètre extérieur du câble 4 à 8 mm.
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement si
ces sondes sont comprises dans les fournitures de la pompe à
chaleur, mais non montées.
Les sondes d'applique peuvent être montées sur les tuyauteries
ou insérées dans le doigt de gant du distributeur compact.
Montage sur les tuyauteries
Nettoyer les tuyaux de chauffage des restes de peinture, éli-
miner la rouille et les taches d'oxydation
Enduire les surfaces nettoyées de pâte thermoconductrice
(appliquer en fine couche)
La sonde doit être fixée avec un collier pour flexibles (serrer
à fond, des sondes mal fixées engendrent des défauts) puis
isolée
WI 50TU - WI 100TU
FR-7
