Dimplex WI 14TU Instructions D'installation Et D'utilisation
  1. Manuels
  2. Marques
  3. Dimplex Manuels
  4. Pompes à chaleur
  5. WI 14TU
  6. Instructions d'installation et d'utilisation
Dimplex WI 14TU Instructions D'installation Et D'utilisation

Dimplex WI 14TU Instructions D'installation Et D'utilisation

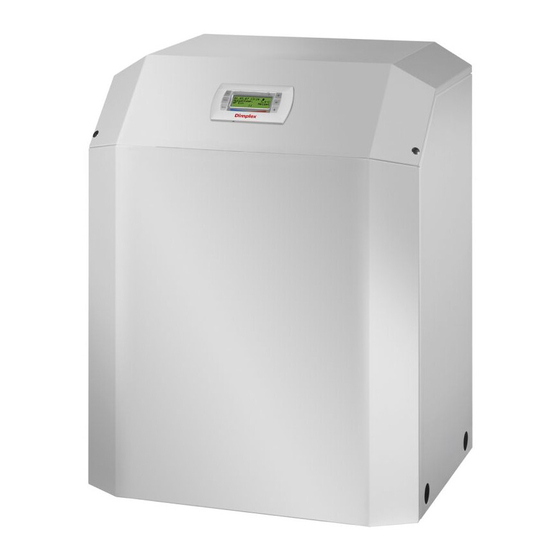

Pompe à chaleur eau-eau pour installation intérieure
Masquer les pouces Voir aussi pour WI 14TU:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
WI 10TU
WI 14TU
WI 18TU
WI 22TU
Montage- und
Gebrauchsanweisung
Wasser-Wasser-
Wärmepumpe
für Innenaufstellung
Bestell-Nr. | Order no. | No de commande: 452235.66.21a
Installation and
Operating Instruction
Water-to-Water
Heat Pump for
Indoor Installation
Glen
Dimplex
Deutschland
Instuctions d'installation
et d'utilisation
Pompe à chaleur
eau-eau pour
installation intérieure
DE | EN | FR · FD 0106
Dimplex

Publicité

loading

Manuels Connexes pour Dimplex WI 14TU

Sommaire des Matières pour Dimplex WI 14TU

  • Page 1 Glen Dimplex Deutschland Dimplex WI 10TU WI 14TU WI 18TU WI 22TU Montage- und Installation and Instuctions d‘installation Gebrauchsanweisung Operating Instruction et d‘utilisation Wasser-Wasser- Water-to-Water Pompe à chaleur Wärmepumpe Heat Pump for eau-eau pour für Innenaufstellung Indoor Installation installation intérieure Bestell-Nr.
  • Page 3 WI 10TU - WI 22TU Deutsch Inhaltsverzeichnis Sicherheitshinweise............................DE-2 1.1 Symbole und Kennzeichnung............................DE-2 1.2 Bestimmungsgemäßer Gebrauch ..........................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien.........................DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ....................DE-2 Verwendungszweck der Wärmepumpe ....................DE-2 2.1 Anwendungsbereich...............................DE-2 2.2 Arbeitsweise..................................DE-2 Grundgerät..............................DE-3 Zubehör .................................DE-3 4.1 Fernbedienung..................................DE-3 4.2 Gebäudeleittechnik .................................DE-3 Transport ...............................DE-4 Aufstellung..............................DE-4...
  • Page 4 Deutsch WI 10TU - WI 22TU ACHTUNG! Sicherheitshinweise Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem 1.1 Symbole und Kennzeichnung Wärmepumpe betrieben wird. nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in Besonders wichtige Hinweise sind in dieser Anleitung mit ACH- regelmäßigen Abständen durch entsprechend geschultes TUNG! und HINWEIS gekennzeichnet.
  • Page 5 WI 10TU - WI 22TU Deutsch Grundgerät Zubehör Das Grundgerät besteht aus einer anschlussfertigen Wärme- 4.1 Fernbedienung pumpe für Innenaufstellung mit Gehäuse, Schaltraum und inte- griertem Wärmepumpenmanager. Der Kältekreis ist „herme- Als Komforterweiterung ist im Sonderzubehör eine Fernbedien- tisch geschlossen“ und enthält das vom Kyoto-Protokoll station erhältlich.
  • Page 6 Deutsch WI 10TU - WI 22TU Transport Aufstellung Zum Transport auf ebenem Untergrund eignet sich ein Hubwa- 6.1 Allgemeine Hinweise gen. Muss die Wärmepumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragriemen ge- Die Wasser/Wasser-Wärmepumpe muss in einem frostfreien schehen.
  • Page 7 WI 10TU - WI 22TU Deutsch 7.2 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. ACHTUNG! Dieses kann z.B. durch Installation eines doppelt differenz- Vor Anschluss der Wärmepumpe Heizungsanlage spülen. drucklosen Verteilers oder eines Überströmventiles erreicht werden.
  • Page 8 Deutsch WI 10TU - WI 22TU 7.4.1 Fühlerkennlinien 7.4.2 Montage des Außentemperaturfühlers Temperatur in °C Der Temperaturfühler muss so angebracht werden, dass sämt- NTC-2 in k 14,6 11,4 liche Witterungseinflüsse erfasst werden und der Messwert NTC-10 in k 67,7 53,4 42,3 33,9 27,3...
  • Page 9 WI 10TU - WI 22TU Deutsch 7.4.4 Verteilsystem Hydraulik ger Sicherungsautomat, mit gemeinsamer Auslösung aller Außenleiter, vorzusehen (Auslöseströme und Charakteristi- Kompaktverteiler und Doppelt differenzdruckloser Verteiler ken gemäß Geräteinformation; weitere Details siehe fungieren als Schnittstelle zwischen der Wärmepumpe, dem Schaltplan). Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem Warmwasserspeicher.
  • Page 10 Deutsch WI 10TU - WI 22TU 8.3 Vorgehensweise bei 11) Die Sole- bzw. Brunnenpumpe (M11) wird über den Kon- takt N1-J12/NO3 angesteuert. Anschlusspunkte für die Inbetriebnahme Pumpe sind K: 2/4/6. Ein Koppelrelais ist in diesem Aus- gang bereits integriert. Kommt eine andere Brunnen- Die Inbetriebnahme der Wärmepumpe erfolgt über den pumpe zum Einsatz ist der Motorschutzschalter bauseits Wärmepumpenmanager.
  • Page 11 WI 10TU - WI 22TU Deutsch 9.4 Anforderungen an die Pflege / Reinigung Wasserqualität 9.1 Pflege Um eine Verockerung der Wärmepumpenanlage zu verhindern, dürfen keine absetzbaren Stoffe im Grundwasser enthalten Um Betriebsstörungen durch Schmutzablagerungen in den sein und die EISEN- (< 0,2 mg/l) und MANGAN- (< 0,1 mg/l) Wärmetauschern zu vermeiden, ist dafür Sorge zu tragen, dass Grenzwerte müssen eingehalten werden.
  • Page 12 Deutsch WI 10TU - WI 22TU 12 Geräteinformation Typ- und Verkaufsbezeichnung WI 10TU WI 14TU Bauform Ausführung Universal Universal Regler intern intern Wärmemengenzählung integriert integriert Aufstellungsort / Schutzart nach EN 60 529 Innen / IP 21 Innen / IP 21...
  • Page 13 WI 10TU - WI 22TU Deutsch Typ- und Verkaufsbezeichnung WI 18TU WI 22TU Bauform Wärmequelle Wasser Wasser Ausführung Universal Universal Regler WPM EconPlus integriert WPM EconPlus integriert Wärmemengenzählung integriert integriert Aufstellungsort Innen Innen Leistungsstufen Einsatzgrenzen Heizwasser-Vorlauf °C 20 bis 62 ± 2 20 bis 62 ±...
  • Page 14 Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Page 15 Täglicher Brennstoffverbrauch Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Page 16 Täglicher Brennstoffverbrauch Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Page 17 Täglicher Brennstoffverbrauch Kontakt Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) Für Heizgeräte und Kombiheizgeräte mit Wärmepumpe ist die Wärmenennleistung Prated gleich der Auslegungslast im Heizbetrieb Pdesingh und die Wärmenennleistung eines Zusatzheizgerätes Psup gleich der zusaätzlichen Heizleistung sup(Tj ).
  • Page 18 Kosten der Nachbesserung werden nicht übernommen. Der freie Die aktuellen Pauschalen und die damit verbundenen Leistungs- Gerätezugang muss durch den Kunden gestellt werden. Ausge- umfänge sind im Internet unter: https://glendimplex.de/dimplex- baute Teile, die wir zurücknehmen, gehen in unser Eigentum über. service-downloads hinterlegt.
  • Page 19 WI 10TU - WI 22TU English Table of contents Safety notes..............................EN-2 1.1 Symbols and markings ..............................EN-2 1.2 Intended Use ..................................EN-2 1.3 Legal Regulations and Directives ..........................EN-2 1.4 Energy-Efficient Use of the Heat Pump ........................EN-2 Purpose of the Heat Pump........................EN-2 2.1 Application ..................................EN-2 2.2 Operating Principle................................EN-2 Basic Device ..............................EN-3 Accessories..............................EN-3...
  • Page 20 English WI 10TU - WI 22TU 1.4 Energy-Efficient Use of the Heat Safety notes Pump 1.1 Symbols and markings By operating this heat pump you are helping to protect our en- vironment. Both the heating system and the heat source must Particularly important information in these instructions is be properly designed and dimensioned to ensure efficient op- marked with CAUTION! and NOTE.
  • Page 21 WI 10TU - WI 22TU English Basic Device Accessories The basic device consists of a ready-to-use heat pump for in- 4.1 Remote control door installation, complete with casing, switch box and inte- grated Heat pump manager. The refrigeration circuit is "her- A remote control adds convenience and is available as a special metically sealed"...
  • Page 22 English WI 10TU - WI 22TU Transport Set-up A lift truck is suited for transporting the unit on a level surface. 6.1 General Information Carrying straps may be used if the heat pump needs to be transported on an uneven surface or carried up or down stairs. The compact water-to-water heat pump must be installed in a These straps can be passed directly underneath the pallet.
  • Page 23 WI 10TU - WI 22TU English 7.2 Heating System Connection Minimum heating water flow rate The minimum heating water flow rate through the heat pump must be assured in all operating states of the heating system. CAUTION! This can be accomplished, for example, by installing either a Flush the heating system prior to connecting the heat pump.
  • Page 24 English WI 10TU - WI 22TU 7.4.1 Sensor characteristic curves 7.4.2 Mounting the external temperature sensor Temperature in °C The temperature sensor must be mounted in such a way that all NTC-2 in k 14.6 11.4 weather conditions are taken into consideration and the meas- NTC-10 in k...
  • Page 25 WI 10TU - WI 22TU English 7.4.4 Hydraulic distribution system phase cutout switch, with shared activation of all external conductors (release currents and characteristics in accord- The compact manifold and the dual differential pressureless ance with device information; see circuit diagram for fur- manifold function as an interface between the heat pump, the ther details).
  • Page 26 English WI 10TU - WI 22TU 8.3 Start-up Procedure 12) A return sensor is integrated into the heat pump. The return flow sensor must be installed in the immersion sleeve in the The heat pump is started up via the heat pump manager. manifold when a dual differential pressureless manifold is used.
  • Page 27 WI 10TU - WI 22TU English 9.4 Water Quality Requirements Maintenance and Cleaning The ground water should not contain any substances that 9.1 Maintenance could form deposits. The limit values for iron (< 0.2 mg/l) and manganese (< 0.1 mg/l) must be adhered to prevent iron ochre To prevent faults due to sediment in the heat exchangers, care sedimentation in the heat pump system.
  • Page 28 English WI 10TU - WI 22TU 12 Device Information Type and order code WI 10TU WI 14TU Design Model Universal Universal Controller internal internal Thermal energy metering Integrated Integrated Installation location / degree of protection according to EN 60 529...
  • Page 29 WI 10TU - WI 22TU English Type and order code WI 18TU WI 22TU Design Heat source Water Water model Universal Universal Contr. WPM EconPlus WPM EconPlus Thermal energy metering Integrated Integrated Installation location Indoors Indoors Performance levels Operating limits Heating water flow °C 20 to 62 ±...
  • Page 30 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Page 31 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Page 32 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Page 33 Contact details Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach (*) For heat pump space heaters and heat pump combination heaters, the rated output Prated is equal to the design load for heating Pdesignh , and the rated heat output of a supplementary capacity for heating sup(Tj ).
  • Page 34 English WI 10TU - WI 22TU EN-16 452235.66.21a · FD 0106 www.glendimplex.de...
  • Page 35 WI 10TU - WI 22TU Français Table des matières Consignes de sécurité..........................FR-2 1.1 Symboles et identification ............................FR-2 1.2 Utilisation conforme................................ FR-2 1.3 Dispositions légales et directives..........................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l'énergie..............FR-2 Utilisation de la pompe à...
  • Page 36 Français WI 10TU - WI 22TU Vous trouverez plus d'informations à ce sujet dans le journal de Consignes de sécurité bord ci-joint. 1.1 Symboles et identification 1.4 Utilisation de la pompe à chaleur pour économiser de Les indications importantes dans ces instructions sont signa- lées par ATTENTION ! et REMARQUE.
  • Page 37 WI 10TU - WI 22TU Français Appareil de base Accessoires Il s'agit d'une pompe à chaleur pour installation intérieure, prête 4.1 Télécommande à brancher, avec boîtier, compartiment électrique et gestion- naire de pompe à chaleur intégré. Le circuit frigorifique est Une station de télécommande est disponible comme acces- «...
  • Page 38 Français WI 10TU - WI 22TU Transport Installation Le transport par chariot élévateur convient bien à un déplace- 6.1 Généralités ment sur surface plane. Si la pompe à chaleur doit être convoyée sur une surface non plane ou dans des escaliers, il est La pompe à...
  • Page 39 WI 10TU - WI 22TU Français 7.2 Branchement côté installation Débit d'eau de chauffage minimum Quel que soit l'état de fonctionnement de l'installation de de chauffage chauffage, un débit d'eau de chauffage minimum doit être ga- ranti dans la pompe à chaleur. Cela peut par ex. être obtenu par ATTENTION ! l'installation d'un distributeur double sans pression différen- Rincer l'installation de chauffage avant de brancher la pompe...
  • Page 40 Français WI 10TU - WI 22TU 7.4.1 Courbes caractéristiques de la sonde 7.4.2 Montage de la sonde de température extérieure Température en °C La sonde de température doit être placée de telle sorte qu’elle NTC-2 en k 14,6 11,4 puisse détecter la plupart des influences atmosphériques sans NTC-10 en k...
  • Page 41 WI 10TU - WI 22TU Français 7.4.4 Système de distribution hydraulique chaleur, prévoir une coupure omnipolaire avec au moins 3 mm d'écartement d'ouverture de contact (p. ex. contacteur Le distributeur compact et le distributeur double sans pression de blocage de la société d'électricité ou contacteur de différentielle servent d'interface entre la pompe à...
  • Page 42 Français WI 10TU - WI 22TU 8.2 Préparation Le circulateur supplémentaire (M16) est commandé via le contact N1-J16/NO9. Les points de raccordement de la Avant la mise en service, il est impératif de procéder aux vérifi- pompe sont X2/M16 et X2/N. En cas d'utilisation de cations suivantes : pompes qui dépassent la capacité...
  • Page 43 WI 10TU - WI 22TU Français 9.4 Qualité de l’eau Entretien / nettoyage L’eau de la nappe phréatique ne doit contenir aucune subs- 9.1 Entretien tance susceptible de se déposer et les valeurs limites de FER- (< 0,2 mg/l) et MANGANESE (< 0,1 mg/l) doivent être respec- Pour éviter des dysfonctionnements dus à...
  • Page 44 Français WI 10TU - WI 22TU 12 Informations sur les appareils Désignation technique et commerciale WI 10TU WI 14TU Type Version universelle universelle Régulateur interne interne Calorimètre intégré intégré Emplacement / degré de protection selon EN 60 529 à l’intérieur / IP 21 à...
  • Page 45 WI 10TU - WI 22TU Français Désignation technique et référence de commande WI 18TU WI 22TU Design Source de chaleur Version Universelle Universelle Régulateur Gestionnaire de PAC EconPlus Gestionnaire de PAC EconPlus Calorimètre Intégré Intégré Lieu d’emplacement À l'intérieur À l'intérieur Niveaux de puissance Plages d'utilisation Départ de l’eau de chauffage...
  • Page 46 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Page 47 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Page 48 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Page 49 Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach Coordonnées de contact (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à...
  • Page 50 Français WI 10TU - WI 22TU FR-16 452235.66.21a · FD 0106 www.glendimplex.de...
  • Page 51 Diagramme / Diagrams / Diagrammes ....................A-IV 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 10TU ............. A-IV 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 14TU ............A-V 2.3 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 18TU ............. A-VI 2.4 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 22TU ............
  • Page 52 Anhang · Appendix · Annexes WI 10TU - WI 22TU 1 Maßbild / Dimension Drawing / Schéma coté 1.1 Maßbild / Dimension Drawing / Schéma coté WI 10TU - WI 18TU A-II 452235.66.21a · FD 0106 www.glendimplex.de...
  • Page 53 WI 10TU - WI 22TU Anhang · Appendix · Annexes 1.2 Maßbild / Dimension Drawing / Schéma coté WI 22TU www.glendimplex.de 452235.66.21a · FD 0106 A-III...
  • Page 54 Anhang · Appendix · Annexes WI 10TU - WI 22TU 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 10TU Heizleistung in [kW] Wasseraustrittstemperatur in [°C] Heating capacity in [kW] Water outflow temperature in [°C] Puissance de chauffage en [kW] Température de sortie de l’eau en [°C] Bedingungen ·...
  • Page 55 WI 10TU - WI 22TU Anhang · Appendix · Annexes 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 14TU Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Water outflow temperature in [°C] Heating capacity in [kW] Température de sortie de l’eau en [°C] Puissance de chauffage en [kW] Bedingungen ·...
  • Page 56 Anhang · Appendix · Annexes WI 10TU - WI 22TU 2.3 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 18TU Heizleistung in [kW] Wasseraustrittstemperatur in [°C] Heating capacity in [kW] Water outflow temperature in [°C] Puissance de chauffage en [kW] Température de sortie de l’eau en [°C] EN14511 Kaltwasserdurchfluss in [m...
  • Page 57 WI 10TU - WI 22TU Anhang · Appendix · Annexes 2.4 Kennlinien / Characteristic Curves / Courbes caractéristiques WI 22TU Heizleistung in [kW] Wasseraustrittstemperatur in [°C] Water outflow temperature in [°C] Heating capacity in [kW] Puissance de chauffage en [kW] Température de sortie de l’eau en [°C] EN14511 Kaltwasserdurchsatz...
  • Page 58 Anhang · Appendix · Annexes WI 10TU - WI 22TU 2.5 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation Wasseraustritt (+/- 2 K) Water outlet (+/- 2 K) Sortie d'eau (+/- 2 K) Wärmequelleneintrittstemperatur [°C] Heat source inlet temperature [°C] Température d'entrée de la source de chaleur [°C] A-VIII 452235.66.21a ·...
  • Page 59 WI 10TU - WI 22TU Anhang · Appendix · Annexes 3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande www.glendimplex.de 452235.66.21a · FD 0106 A-IX...
  • Page 60 Anhang · Appendix · Annexes WI 10TU - WI 22TU 3.2 Steuerung / Control / Commande 452235.66.21a · FD 0106 www.glendimplex.de...
  • Page 61 WI 10TU - WI 22TU Anhang · Appendix · Annexes 3.3 Last / Load / Charge www.glendimplex.de 452235.66.21a · FD 0106 A-XI...
  • Page 62 Anhang · Appendix · Annexes WI 10TU - WI 22TU 3.4 Anschlussplan / Circuit Diagram / Schéma électrique A-XII 452235.66.21a · FD 0106 www.glendimplex.de...
  • Page 63 WI 10TU - WI 22TU Anhang · Appendix · Annexes 3.5 Anschlussplan / Circuit Diagram / Schéma électrique www.glendimplex.de 452235.66.21a · FD 0106 A-XIII...
  • Page 64 Anhang · Appendix · Annexes WI 10TU - WI 22TU 3.6 Legende / Legend / Légende Brücke EVU-Sperre: muß eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insé- kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present ( Kontakt offen = EVU-Sperre)
  • Page 65 WI 10TU - WI 22TU Anhang · Appendix · Annexes Warmwasserfühler Hot water sensor Sonde d’eau chaude Fühler für 2ten Heizkreis Sensor for heating circuit 2 Sonde pour 2e circuit de chauffage Vorlauffühler Primärkreis Flow sensor for primary circuit Sonde aller circuit primaire Kodierwiderstand Coding resistor Résistance de codage...
  • Page 66 Anhang · Appendix · Annexes WI 10TU - WI 22TU 4 Hydraulisches Einbindungsschema / Hydraulic integration diagram / Schéma d'intégration hydraulique 4.1 Monovalente Wärmepumpenanlage mit einem Heizkreisen / Monovalent heat pump system with one heating circuits / Installation monovalente de pompe à...
  • Page 67 WI 10TU - WI 22TU Anhang · Appendix · Annexes 4.2 Monovalente Wärmepumpenanlage mit einem Heizkreisen und Warmwasserbereitung / Monovalent heat pump system with one heating circuits and domestic hot water preparation / Installation monovalente de pompe à chaleur avec une circuits de chauffage et production d'eau chaude sanitaire www.glendimplex.de 452235.66.21a ·...
  • Page 68 Anhang · Appendix · Annexes WI 10TU - WI 22TU 4.3 Legende / Legend / Légende Rückschlagventil Check valve Clapet anti-retour Absperrventil Shutoff valve Robinet d’arrêt Schmutzfänger Dirt trap Filtre Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d´expansion Vanne commandée par Raumtemperaturgesteuertes Ventil Room temperature-controlled valve température ambiante...
  • Page 69 WI 10TU - WI 22TU Anhang · Appendix · Annexes 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité Die aktuelle CE-Konformitätserklärung finden sie als Download unter: You can find and download the current CE conformity declaration at: Vous pouvez télécharger la déclaration de conformité CE actuelle sous : https://gdts.one/wi10tu https://gdts.one/wi14tu https://gdts.one/wi18tu...
  • Page 70 Anhang · Appendix · Annexes WI 10TU - WI 22TU A-XX 452235.66.21a · FD 0106 www.glendimplex.de...
  • Page 71 WI 10TU - WI 22TU Anhang · Appendix · Annexes www.glendimplex.de 452235.66.21a · FD 0106 A-XXI...
  • Page 72 Glen Dimplex Deutschland Verkauf und Planung Service und Technischer Support Zentrale Projektierung Kundendienst, Technische Unter- stützung und Ersatzteile Glen Dimplex Deutschland GmbH Projektierung Ihrer Projekte und Hilfestellung vor und nach Installation Am Goldenen Feld 18 Planungsunterstützung. Ihrer Geräte D-95326 Kulmbach...
