español
► Comprobar los mandos;
► Si fuera imposible realizar los pasos: no utili‐
zar el cortacésped y consultar a un distribuidor
especializado STIHL.
6 Ensamblar el cortacésped

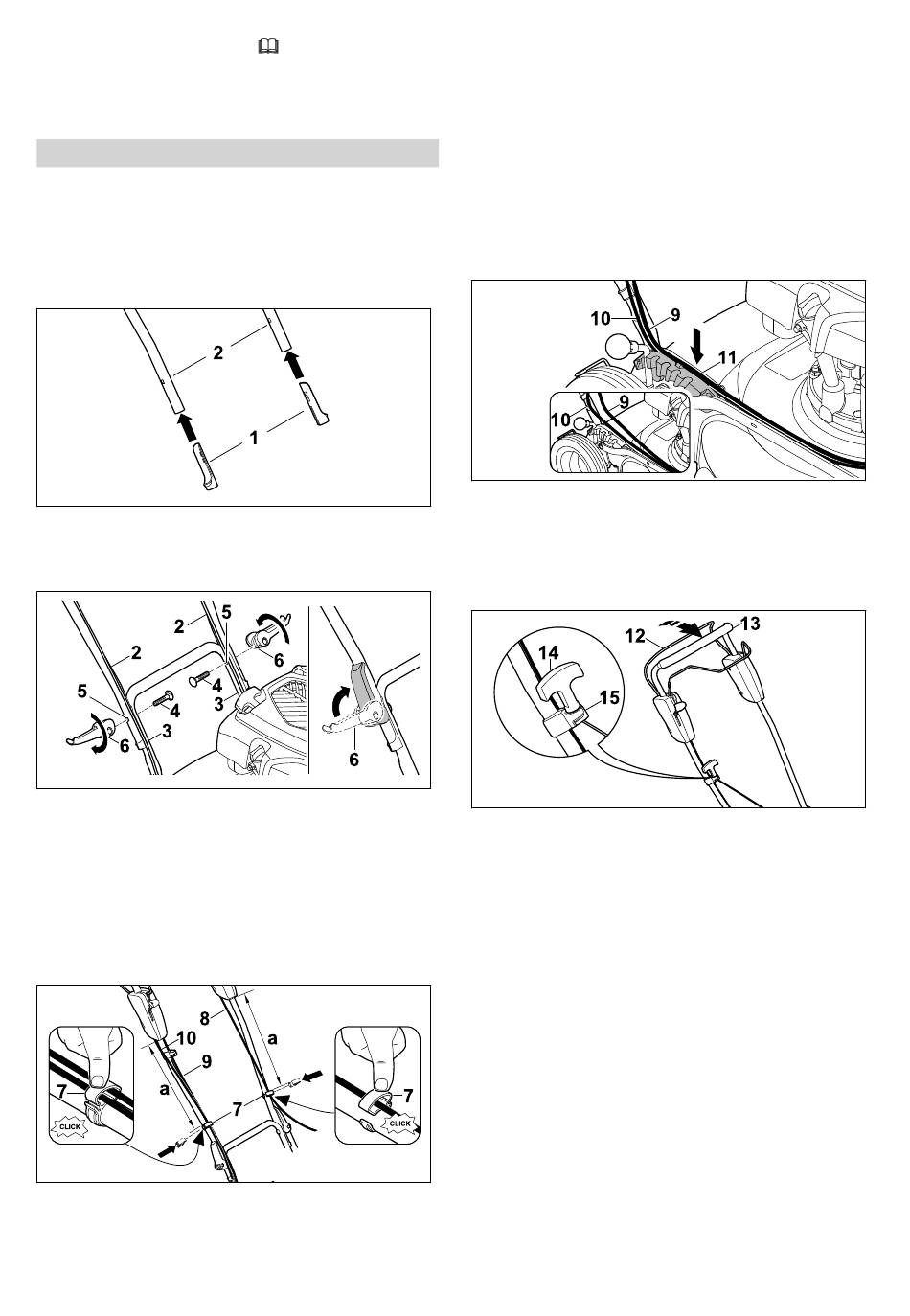

6.1 Montar el manillar
► Apagar el motor.
► Retirar la pipa de bujía.
► Colocar el cortacésped sobre una superficie
llana.
► Encajar los manguitos protectores (1) en la
parte superior del manillar (2) con el lado largo
orientado hacia dentro.
► Sostener la parte superior del manillar (2) al
lado de su parte inferior (3) de manera que
coincidan los orificios.
► Introducir los tornillos (4) de dentro hacia fuera
por los orificios (5).
► Enroscar las palancas de ajuste rápido (6) en
los tornillos (4) de manera que no quede
espacio entre las palancas (6) y el manillar.
► Aplicar los clips de cable (7) a presión sobre la
parte superior del manillar.
► Colocar los cables de accionamiento (8 + 9
+ 10) en los clips de cable (7).
60
10.1.
► Cerrar los clips de cable (7) y hacer que
encaje la lengüeta.
► Fijar el cable de parada del motor (8) con el
clip de cable (7) a la parte superior izquierda
del manillar a una distancia "a" de 42 a 44 cm.
► Fijar el cable de tracción a las ruedas (9) y el
cable de tracción Vario (10) con el clip de
cable (7) al lado derecho de la parte superior
del manillar y a una distancia "a" de 42 a
44 cm.
► Colocar el cable de tracción Vario (10) en la
guía (11) del segmento de enclavamiento.
► Encajar el cable de tracción a las ruedas (9)
por encima en la guía (11) del segmento de
enclavamiento.
► Presionar el estribo de mando para corte de
césped (12) hacia el manillar (13) y mante‐
nerlo presionado.
► Tirar de la empuñadura de arranque (14) len‐
tamente en dirección a la guía del cable de
accionamiento (15).
► Enganchar la empuñadura de arranque (14)
en la guía del cable de accionamiento (15).
► Soltar el estribo de mando para corte de cés‐
ped (12).
► Conectar nuevamente la pipa de bujía.
6.2 Cargar aceite de motor
El aceite de motor lubrica y refrigera el motor.
La especificación del aceite de motor y la canti‐
dad de llenado se indican en el manual de ins‐
trucciones del motor.
6 Ensamblar el cortacésped
