6 Сборка газонокосилки
6 Сборка газонокосилки

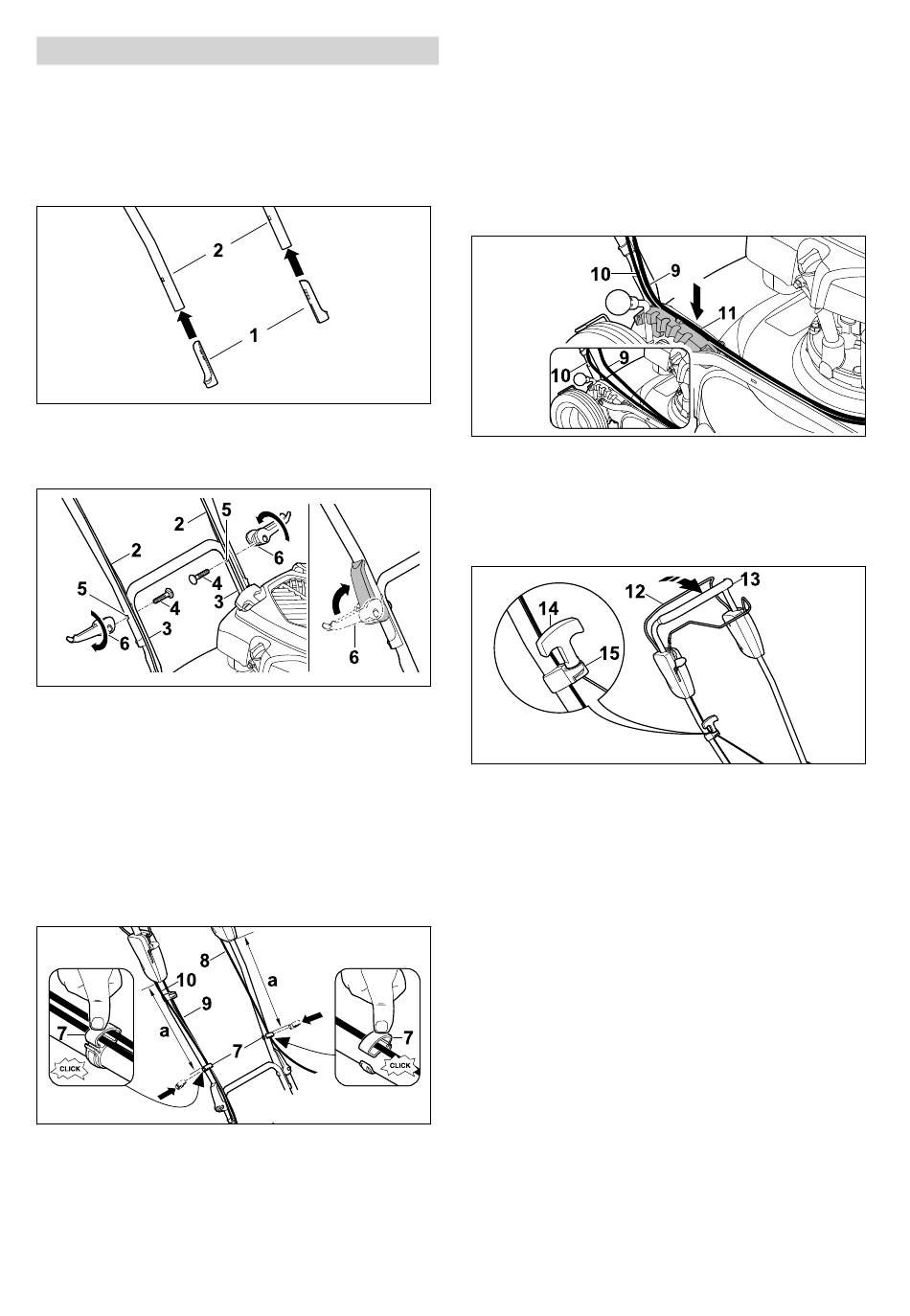

6.1 Установка ведущей ручки
► Выключить двигатель.
► Вынуть штекер провода свечи зажигания.
► Поставить газонокосилку на ровную поверх‐
ность.
► Установить защитные втулки (1) на верх‐
нюю часть ведущей ручки (2) так, чтобы их
длинная сторона была обращена внутрь.
► Удерживать верхнюю часть ведущей
ручки (2) на нижней части ведущей
ручки (3) таким образом, чтобы совпали
отверстия.
► Винты (4) вставить в отверстия (5) изнутри
наружу.
► Навинтить быстрозажимные фиксаторы (6)
на винты (4) и откинуть их вверх так, чтобы
быстрозажимные фиксаторы (6) прилегали
к ведущей ручке.
► Прижать зажимы кабеля (7) к верхней части
ведущей ручки.
► Вставить все тросы (8 + 9 + 10) в зажимы
кабеля (7).
► Закрыть зажимы кабеля (7) и защелкнуть
язычок.
0478-111-9656-A
► Закрепить трос устройства остановки дви‐
гателя (8) с помощью зажима кабеля (7)
слева на верхней части ведущей ручки на
расстоянии a = 42–44 см.
► Закрепить трос привода движения (9) и
трос привода Vario (10) с помощью зажима
кабеля (7) на верхней части ведущей ручки
справа на расстоянии a = 42–44 см.
► Вставить трос привода Vario (10) в направ‐
ляющую (11) на фиксирующем сегменте.
► Вдавить трос привода движения (9) над
ним в направляющую (11) на фиксирующем
сегменте.
► Прижать рукоятку переключения для
запуска кошения (12) к ведущей ручке (13)
и удерживать в этом положении.
► Медленно потянуть ручку запуска (14) в
направлении направляющей троса (15).
► Вложить ручку запуска (14) в направляю‐
щую троса (15).
► Отпустить рукоятку переключения для
запуска кошения (12).
► Снова установить штекер провода свечи
зажигания.
6.2 Заливка моторного масла
Моторное масло смазывает и охлаждает дви‐
гатель.
Технические характеристики моторного масла
и информацию о количестве заливаемого
объема можно найти в инструкции по эксплуа‐
тации двигателя.
