3.3
Concept d'utilisation
Le concept de commande de la régulation permet une navigation ra-
pide dans le menu, l'affichage clair d'informations et la sélection
conviviale de paramètres ainsi que le réglage de valeurs de
consigne et de programmes.
Les bases du concept de commande sont décrites ci-dessous à
l'aide de quelques exemples. Le principe d'utilisation de fonctions
spéciales est le même que celui décrit si nécessaire dans les para-
graphes correspondants de
Chap.
3.3.1
Naviguer dans le menu
À partir de l'écran de démarrage, un actionnement quelconque du
bouton rotatif (rotation, pression ou pression longue) fait passer au
menu principal. L'affichage des menus se compose d'une zone su-
périeure affichant les icônes de menus des divers sous-menus ainsi
que de la barre de menus inférieure. L'icône Précédent et l'icône
d'aide sont affichés dans la barre de menus. Une rotation du bouton
rotatif permet de passer d'un icône à l'autre (y compris l'icône de la
barre de menus). Les menus comportant plusieurs pages sont re-
connaissables à la flèche de changement de page. Une rotation du
bouton rotatif permet de passer d'un icône du menu à l'autre sur les
diverses pages de menu.

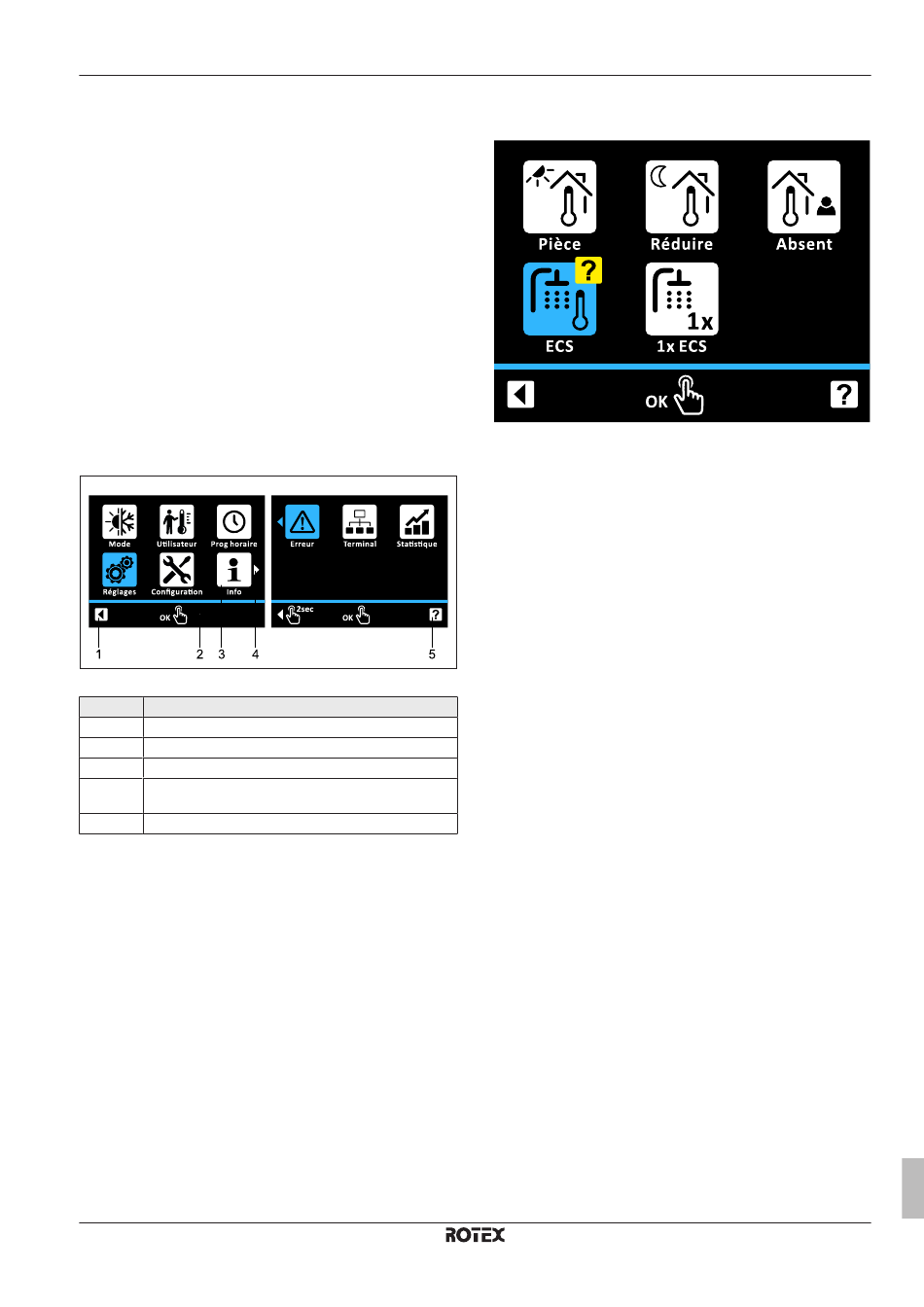

Fig. 3-3
Exemple : éléments d'un menu à deux pages
Pos.
Désignation
1
Icône Précédent
2
Barre de menus
3
Icône de menu
4
Flèche de changement de page (pour les menus de plu-
sieurs pages)
5
Icône d'aide
Tab. 3-5
Éléments dans la visualisation du menu
Exemple : passer au menu « Statistiques » [→ Menu principal] :
1
Faire tourner le bouton rotatif dans le sens des aiguilles d'une
montre jusqu'à ce que l'icône « Statistiques » (sur la seconde
page du menu) apparaisse en bleu à l'écran.
2
Appuyer brièvement sur le bouton rotatif pour confirmer (« Ok »).
è Le sous-menu « Statistiques » s'affiche
ROTEX RoCon+ HP
ROTEX Régulation RoCon+ HP
008.1444633_01 – 09/2018 – FR
4.
3.3.2
Fonction d'aide
Un texte d'aide est disponible pour chaque icône de menu.
Fig. 3-4
Fonction d'aide
Exemple : afficher le texte d'aide du menu « Eau chaude sanitaire »
et quitter à nouveau la fonction d'aide [→ Menu principal→ Utilisa-
teur] :
1
Faire pivoter le bouton rotatif dans le sens des aiguilles d'une
montre, jusqu'à ce que l'icône d'aide dans la barre de menus ap-
paraissent en bleu à l'écran.
2
Appuyer brièvement sur le bouton rotatif pour confirmer (« Ok »).
è La fonction d'aide s'active, le symbole « ? » apparaît au ni-
veau du dernier icône de menu.
3
Faire tourner le bouton rotatif en sens inverse des aiguilles d'une
montre jusqu'à ce que le symbole « ? » apparaisse au niveau de
l'icône « Eau chaude sanitaire ».
4
Appuyer brièvement sur le bouton rotatif pour confirmer (« Ok »).
è Le texte d'aide du menu « Eau chaude sanitaire » apparaît.
5
Appuyer brièvement sur le bouton rotatif pour confirmer (« Ok »).
è Le système quitte le niveau du texte d'aide.
6
Faire pivoter le bouton rotatif dans le sens des aiguilles d'une
montre, jusqu'à ce que l'icône d'aide dans la barre de menus ap-
paraissent en bleu à l'écran.
7
Appuyer brièvement sur le bouton rotatif pour confirmer (« Ok »).
è Le système quitte la fonction d'aide.
3.3.3
Naviguer dans des listes et sélectionner
des entrées de listes
Les listes sont disponibles sous forme de listes d'informations pures
et simples et permettent la sélection d'une entrée de liste. La rota-
tion du bouton rotatif permet de passer d'une entrée de liste à
l'autre. Les listes comportant plusieurs pages sont reconnaissables
à la flèche de changement de page. Une rotation du bouton rotatif
permet de passer des entrées de liste d'une page à l'autre.
Au niveau de listes déroulantes, l'entrée de liste actuellement sélec-
tionnée est munie d'une coche. « Ok » permet la sélection d'une
autre entrée de liste. Le réglage correspondant est alors appliqué et
le système quitte la liste.
3
Commande
Manuel d'utilisation
9
